پرشر سوئیچ چیست؟ راهنمای عملکرد، انواع، کاربرد در بویلر و انتخاب

پرشر سوئیچ یا سوئیچ فشار با رسیدن فشار سیال به مقدار تعیین‌شده، وضعیت یک کنتاکت الکتریکی را تغییر می‌دهد. این خروجی برای کنترل پمپ و کمپرسور، آلارم، توقف مشعل یا اینترلاک استفاده می‌شود. برخلاف پرشر ترنسمیتر که مقدار پیوسته فشار را معمولاً با سیگنال آنالوگ می‌فرستد، پرشر سوئیچ متداول، خروجی گسسته On/Off دارد.

این تجهیزات در خطوط بخار، آب، هوا، گاز، روغن و سیستم‌های هیدرولیک و پنوماتیک کاربرد دارند. با این‌حال، یک مدل عمومی را نمی‌توان صرفاً به دلیل انطباق محدوده فشار، جایگزین پرشر سوئیچ تأییدشده و استفاده شده در سیستم مد نظر کرد.

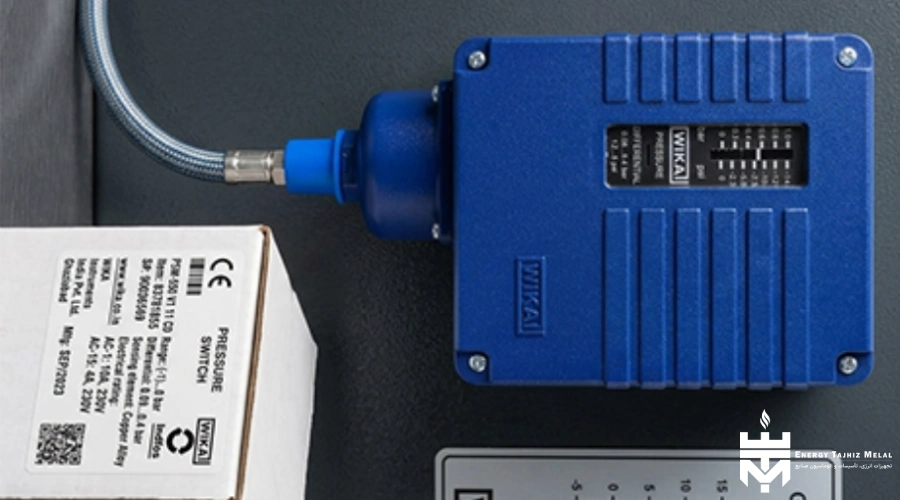

پرشر سوئیچ ویکا مدل PSM 550

انواع پرشر سوئیچ

پرشر سوئیچ‌ها را می‌توان بر اساس مکانیزم اندازه‌گیری، نوع فشار و ساختار خروجی دسته‌بندی کرد. در تصویر زیر می‌توانید تفاوت عملکردی انواع پرشر سوئیچ‌ها را مشاهده کنید‌.

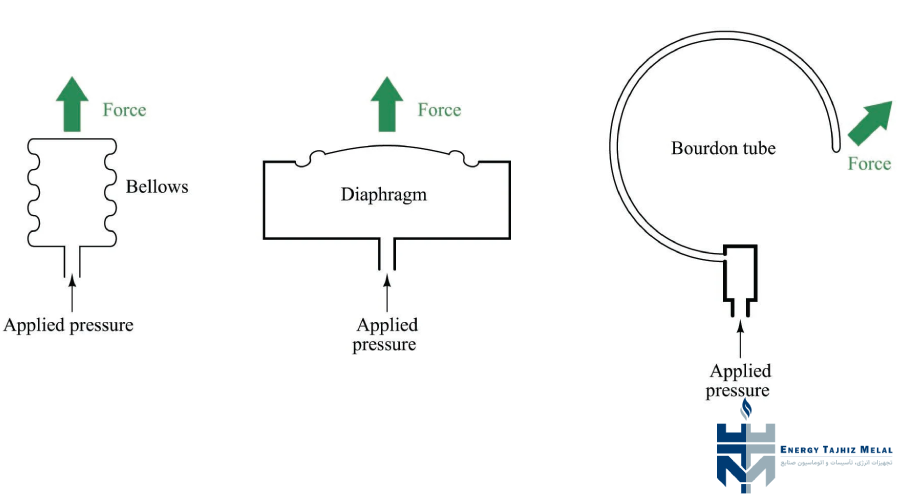

نحوه عملکرد انواع پرشر سوئیچ‌ها

انواع پرشر سوئیچ بر اساس مکانیزم حساس به فشار

پرشر سوئیچ‌ها بر اساس مکانیزم‌های حساس به فشار به ۴ دسته، تقسیم بندی می‌شوند که در پایین هر کدام از این دسته بندی‌ها را توضیح می‌دهیم‌.

• پرشر سوئیچ دیافراگمی: تغییر شکل دیافراگم، کنتاکت را تحریک می‌کند. جنس دیافراگم و آب‌بندی باید با سیال، دما و خوردگی سازگار باشد.
• پرشر سوئیچ بلوزی: انبساط یا انقباض بلوز برای تشخیص فشار استفاده می‌شود و در برخی محدوده‌های پایین فشار کاربرد دارد.
• پرشر سوئیچ بوردونی: تغییر شکل لوله بوردون کنتاکت را تحریک می‌کند و برای محیط‌های صنعتی مناسب است.
• پرشر سوئیچ پیستونی: فشار، پیستون را در برابر فنر جابه‌جا می‌کند. این ساختار بیشتر در فشارهای بالا و سیستم‌های هیدرولیک دیده می‌شود.

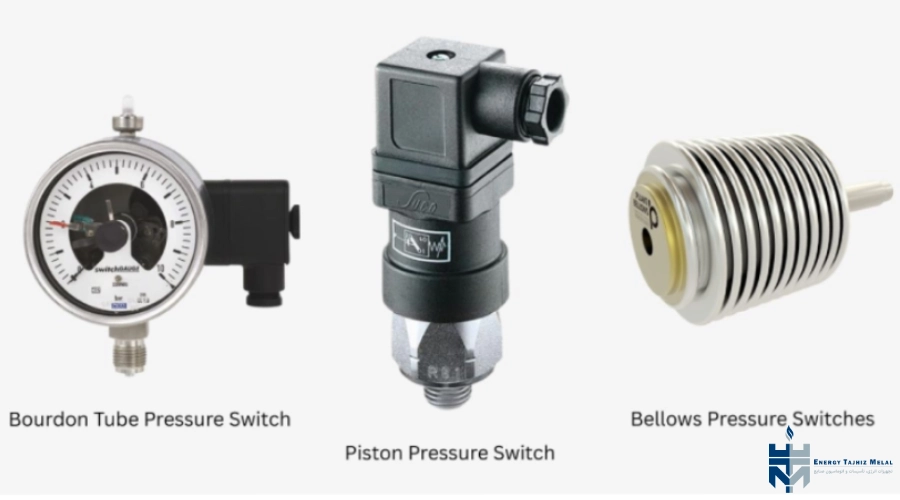

مقایسه و انواع سوئیچ‌های فشار بر اساس مکانیزم

انواع بر اساس فشار مورد اندازه‌گیری

• پرشر سوئیچ فشار مثبت: برای اندازه‌گیری و کنترل فشار بالاتر از فشار اتمسفر استفاده می‌شود. کاربرد آن در سیستم‌های هیدرولیک، پنوماتیک، پمپ‌ها، کمپرسورها و خطوط تحت فشار رایج است.
• وکیوم سوئیچ: برای تشخیص و کنترل فشار کمتر از فشار اتمسفر یا خلأ به کار می‌رود. در پمپ‌های خلأ، سیستم‌های مکش و تجهیزات بسته‌بندی کاربرد دارد.
• سوئیچ اختلاف فشار: اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و هنگامی که این اختلاف از مقدار تنظیم‌شده بیشتر یا کمتر شود، وضعیت کنتاکت را تغییر می‌دهد. از کاربردهای مهم آن می‌توان به کنترل گرفتگی فیلترها، سیستم‌های HVAC و اندازه‌گیری اختلاف فشار دو طرف تجهیزات اشاره کرد.

نحوه عملکرد پرشر سوئیچ

تغییر فشار در سیستم باعث می‌شود تا فشار به عنصر حساس دیافراگمی، بلوزی، بوردونی یا پیستونی وارد شود. تغییر شکل عنصر حساس به فشار یا جابه‌جایی آن پس از غلبه بر نیروی فنر، میکروسوئیچ داخلی را تحریک و وضعیت ترمینال‌های Common، Normally Open و Normally Closed را عوض می‌کند.

برای درک عملکرد پرشر سوئیچ، شناخت مفاهیم زیر ضروری است:

• Set Point: فشاری که در آن کنتاکت تغییر وضعیت می‌دهد. جهت عملکرد آن در فشار افزایشی یا کاهشی نیز باید مشخص شود.
• Reset Point: نقطه‌ای است که مشخص می‌کند کنتاکت هنگام بازگشت فشار، به وضعیت قبلی برگردد.
• Deadband: اختلاف میان Set Point و Reset Point است و از قطع‌ و‌ وصل سریع جریان بر اثر نوسان جزئی فشار جلوگیری می‌کند. این مقدار می‌تواند ثابت یا قابل تنظیم باشد.
• Repeatability (تکرار پذیری): توانایی سوئیچ در تکرار عملکرد در یک فشار مشخص طی سیکل‌های متوالی است و با Accuracy یک ترنسمیتر یکسان نیست.
• Maximum Working Pressure: بیشترین فشار کاری مجاز تجهیز است و با محدوده تنظیم یا ست پوینت تفاوت دارد.

پرشر سوئیچ در بویلر چه کاربردی دارد؟

پرشر سوییچ در قسمت های مختلف بویلر کاربرد دارد که عبارت اند از:

کنترل فشار بخار

پرشر سوئیچ بخار می‌تواند هنگام رسیدن فشار بویلر به حد بالای فشار، مشعل را متوقف کند و پس از کاهش فشار تا Reset Point اجازه راه‌اندازی مجدد بدهد. معمولا دو عدد از این مدل پرشر سوئیچ یکی برای عملکرد اصلی و دیگری برای ایمنی بر روی بویلر نصب می‌شود.

کنترل فشار سوخت

در  خط سوخت، سوئیچ‌های مینیمم و ماکسیمم فشار سوخت به‌ترتیب افت و افزایش غیرمجاز فشار را تشخیص می‌دهند. و با رسیدن به هر ست پوینت کانتکت به کنترلر مشعل ارسال میشود و منطق کنترلر اجرا میشود و خطای مربوطه را به تکنسین نشان میدهد.

کنترل فشار هوای احتراق

پرشر سوئیچ هوا، عملکرد فن و وجود هوای لازم را پیش از روشن‌شدن مشعل تأیید می‌کند. نبود فشار کافی باید مطابق منطق کنترلر مشعل مانع تشکیل شعله یا موجب توقف ایمن شود.

نکات نصب و تنظیم پرشر سوئیچ

نصب باید پس از ایزوله‌سازی و تخلیه فشار سیستم یا دیگ بخار انجام شود. رزوه، جهت نصب، آب‌بندی، ارت، کابل و گلند باید مطابق راهنمای کاربری محصول باشد. در سیستم‌های بخار معمولاً از لوله سیفون یا Pigtail استفاده می‌شود تا مانع تماس مستقیم بخار داغ با پرشر سوئیچ شود تا از کاهش عمر پرشر سوئیچ جلوگیری شود‌.

Set Point و Deadband باید با فشار طراحی و بهره‌برداری، حدود بویلر، منطق مشعل و فشار تنظیمی شیر اطمینان هماهنگ باشند. پس از تنظیم، نقاط عملکرد و Reset با منبع فشار و ابزار مرجع آزمایش شوند. تغییر بدون ثبت و تست می‌تواند موجب Trip زودهنگام بویلر یا کاهش حاشیه ایمنی شود.

راهنمای انتخاب و خرید پرشر سوئیچ

برای دریافت پیشنهاد فنی قابل مقایسه، حداقل اطلاعات زیر در RFQ درج شود:

• سیال فرآیندی: بخار، آب، هوا، گاز، روغن یا سیال دیگر
• فشار کاری، فشار طراحی و حداکثر فشار
• محدوده تنظیم و Set Point مورد نیاز
• عملکرد در فشار افزایشی یا کاهشی
• Deadband ثابت یا قابل تنظیم و مقدار مورد نیاز
• ولتاژ، جریان و نوع بار الکتریکی کنتاکت
• اتصال فرایندی و اتصال الکتریکی
• جنس قسمت‌های در تماس با سیال و نوع آب‌بندی
• دمای سیال و محدوده دمای محیط
• درجه حفاظت IP و شرایط نصب در فضای باز
• نیاز به استاندارد های خاص مثل  Ex، SIL  یا تأییدیه خاص پروژه
• نوع Reset اتوماتیک یا دستی و نقش کنترلی یا ایمنی تجهیز
• الزامات نصب، مانند سیفون بخار، کپیلاری یا متعلقات جداسازی

رنج مناسب به‌تنهایی کافی نیست. برای مثال، پرشر سوئیچ WIKA مدل PSM 550 دارای کنتاکت SPDT، هیسترزیس قابل تنظیم، اتصال G 3/8 B و IP67 است و برای بخار، آب گرم و خطوط فرآیندی استفاده می‌شود‌. PSM 520 نیز برای محدوده‌های پایین‌تر فشار ارائه می‌شود.

در جایگزینی مدل قدیمی، علاوه بر رزوه و Range باید جهت سوئیچینگ، Deadband، ترمینال‌ها، فشار مجاز، قطعات در ارتباط با سیال و تأییدیه‌ها و استانداردها تطبیق داده شوند. جایگزینی در مدار ایمنی به تأیید فنی نیاز دارد.

برای انتخاب یا جایگزینی پرشر سوئیچ، مشخصات سیال، فشار و دمای کاری، Set Point، Deadband، نوع اتصال و نقش کنترلی یا ایمنی تجهیز را برای ما ارسال کنید. پس از بررسی Datasheet و شرایط بویلر یا خط فرآیندی، مدل مناسب و محدوده کامل تأمین پیشنهاد خواهد شد.

سوالات متداول درباره پرشر سوئیچ‌ها

تفاوت پرشر سوئیچ و پرشر ترنسمیتر چیست؟

پرشر سوئیچ در یک یا چند نقطه مشخص، خروجی قطع‌ و‌ وصل می‌دهد؛ اما پرشر ترنسمیتر مقدار پیوسته فشار را با سیگنالی آنالوگی مانند 4–20 mA  به سیستم کنترل ارسال می‌کند.

Deadband در پرشر سوئیچ چیست؟

Deadband فاصله بین فشاری است که پرشر سوئیچ در آن عمل می‌کند (Set Point) و فشاری که دوباره به حالت اولیه برمی‌گردد (Reset Point). این فاصله باعث می‌شود اگر فشار فقط کمی بالا و پایین شد، پرشر سوئیچ مرتب قطع و وصل نشود. مثلاً اگر سوئیچ در 10 bar عمل کند و در 8 bar به حالت اول برگردد، مقدار Deadband برابر 2 bar است.

آیا پرشر سوئیچ بویلر جایگزین شیر اطمینان است؟

خیر. پرشر سوئیچ فرمان الکتریکی صادر می‌کند، درحالی‌که شیر اطمینان با تخلیه مکانیکی سیال از افزایش خطرناک فشار جلوگیری می‌کند. هیچ‌یک نباید بدون بررسی طراحی جایگزین دیگری شود.

تفاوت Reset اتوماتیک و دستی چیست؟

در Reset اتوماتیک، پس از بازگشت فشار به محدوده عادی، کنتاکت خودکار به وضعیت قبلی برمی‌گردد. در نوع دستی، پس از رفع علت خطا باید تجهیز توسط اپراتور Reset شود؛ قابلیتی که در برخی عملکردهای ایمنی ضروری است.

آیا می‌توان هر پرشر سوئیچ را برای بخار استفاده کرد؟

خیر. فشار و دمای مجاز، جنس قطعات در تماس با سیال، روش نصب و لزوم استفاده از سیفون باید بررسی شوند. مناسب‌ بودن صریح مدل برای سرویس بخار باید در Datasheet یا تأیید سازنده وجود داشته باشد.

علت قطع‌ و‌ وصل مکرر پرشر سوئیچ چیست؟

Deadband نامناسب، نوسان فشار، گرفتگی مسیر، ارتعاش، خرابی کنتاکت یا Range نامتناسب از علت‌های محتمل‌اند. عیب‌یابی باید تجهیز و فرایند را پوشش دهد.
