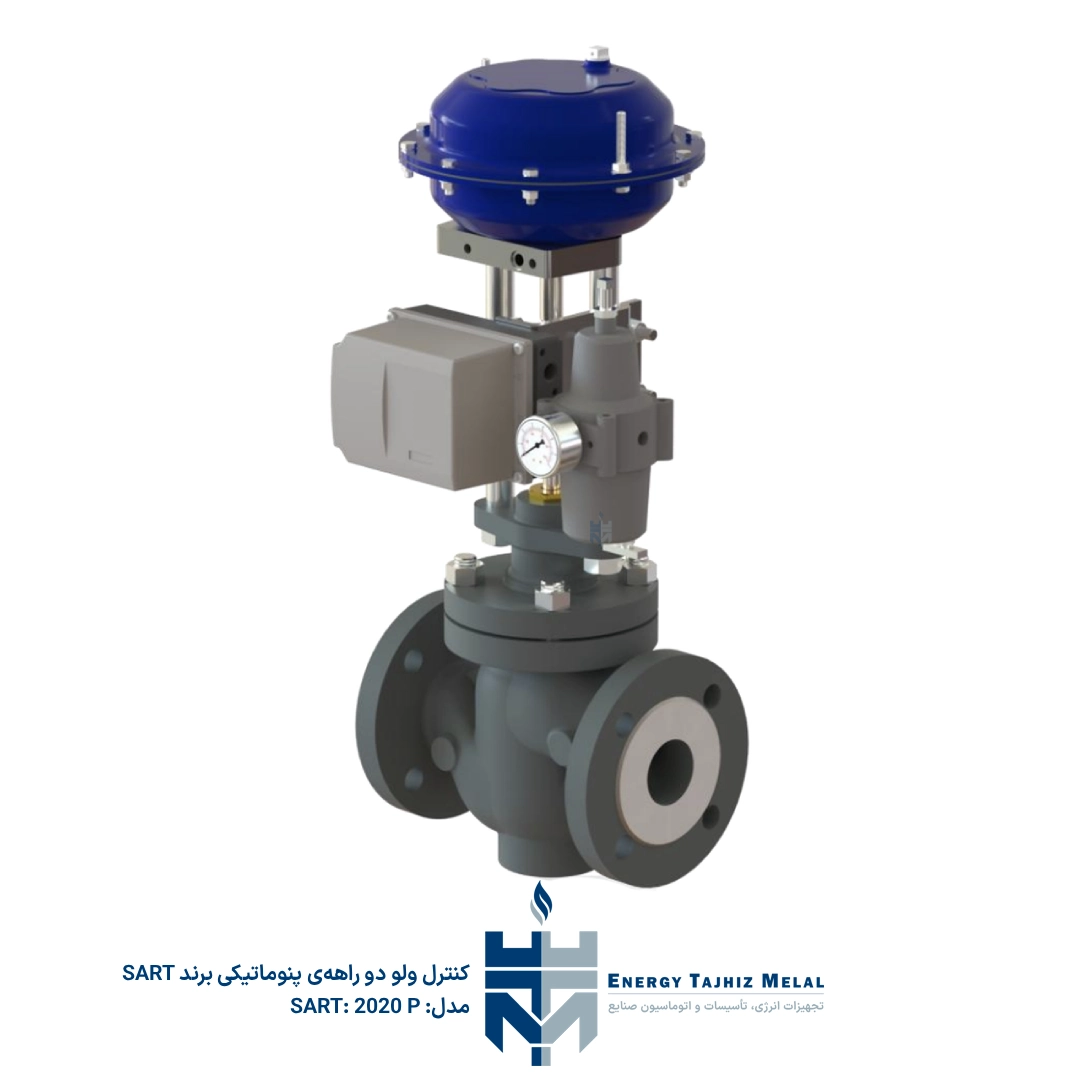

کنترل ولو پنوماتیکی دو راهه‌ SART مدل 2020 P

آشنایی با کنترل ولو دو راهه پنوماتیکی SART مدل 2020 P

کنترل ولو دو راهه پنوماتیکی SART مدل 2020 P یک شیر کنترل صنعتی برای تنظیم دقیق جریان در خطوط فرآیندی است. این مدل برای کنترل طیف گسترده‌ای از سیالات مایع و گازی مانند آب، روغن حرارتی، بخار، نیتروژن، گاز طبیعی و سایر سیالات صنعتی طراحی شده است.

سری 2020 P از کنترل ولوهای پنوماتیکی SART، یک راهکار ماژولار و قابل اطمینان برای فرآیندهای صنعتی است که در آن کنترل دقیق دبی، پایداری عملکرد، قابلیت انتخاب نوع پلاگ و سازگاری با شرایط مختلف فشار و دما اهمیت دارد.

عملکرد و نحوه کار

در کنترل ولو پنوماتیکی SART 2020 P، موقعیت پلاگ توسط اکچویتور پنوماتیکی کنترل می‌شود. با تغییر موقعیت پلاگ نسبت به سیت، سطح عبور سیال تغییر کرده و در نتیجه دبی عبوری از شیر کنترل می‌شود. این مدل از نوع دو راهه است و برای کنترل جریان در یک مسیر ورودی و خروجی مورد استفاده قرار می‌گیرد.

اکچویتورهای پنوماتیکی قابل استفاده در این سری شامل مدل‌های PA35، PA60، MA41 و MA60 هستند. طبق دیتاشیت، فشار هوای تغذیه اکچویتور حداکثر 6 bar است و سطح مؤثر اکچویتور از 180 cm² تا 1730 cm² قابل انتخاب است.

• کنترل ولو دو راهه پنوماتیکی برای فرآیندهای صنعتی
• مناسب برای سیالات مایع و گازی
• قابل استفاده برای آب، بخار، روغن حرارتی، نیتروژن و گاز طبیعی
• قابل ارائه در نسخه فلنجی DN15 تا DN200
• قابل ارائه در نسخه دنده‌ای و جوشی از ½ اینچ تا 2 اینچ
• رنج دمای کاری از -60 تا +400 درجه سانتی‌گراد
• Kvs از 0.1 تا 620
• Rangeability استاندارد بین 30:1 تا 50:1
• قابل تجهیز به اکچویتورهای پنوماتیکی سری PA و MA

کاربردهای صنعتی

• کنترل دبی در خطوط فرآیندی
• کنترل بخار در سیستم‌های صنعتی
• کنترل جریان آب و روغن حرارتی
• کنترل گازهایی مانند نیتروژن و گاز طبیعی
• کاربرد در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی
• کاربرد در سرویس‌های نیازمند کاهش نویز، ضدکاویتاسیون و کنترل flashing با انتخاب پلاگ مناسب

ویژگی‌های فنی و عملکردی

کنترل ولو SART 2020 P در نسخه فلنجی از سایز DN15 تا DN200 و در نسخه دنده‌ای/جوشی از ½ اینچ تا 2 اینچ قابل ارائه است. اتصالات فلنجی این مدل شامل PN16، PN25 و PN40 مطابق EN 1092-1 و همچنین Class 150 و Class 300 مطابق EN 1759-1 است.

طراحی این کنترل ولو مطابق ANSI B16.34 Class 300 معرفی شده و متریال بدنه آن شامل Steel 1.0619 / A216 WCB-WCC و Stainless Steel 1.4408 / A351 CF8M است. قطعات داخلی اصلی مانند پلاگ، سیت، استم و دیفیوزر از استنلس استیل ساخته می‌شوند.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: 2020 P
• نوع تجهیز: کنترل ولو دو راهه پنوماتیکی
• نوع عملکرد: Pneumatic Control Valve
• سایز فلنجی: DN15 تا DN200
• سایز دنده‌ای/جوشی: ½ اینچ تا 2 اینچ
• طراحی: ANSI B16.34 Class 300
• رنج دمای کاری: -60 تا +400°C
• Kvs: از 0.1 تا 620
• Rangeability استاندارد: بین 30:1 تا 50:1
• کلاس نشتی استاندارد: Class IV مطابق EN 60534-4
• فشار هوای اکچویتور: حداکثر 6 bar
• اکچویتورهای قابل استفاده: PA35، PA60، MA41، MA60

طراحی و کیفیت ساخت

بدنه کنترل ولو SART 2020 P در دو متریال اصلی فولاد کربنی و استنلس استیل قابل ارائه است. در نسخه فولادی، متریال 1.0619 / A216 WCB-WCC و در نسخه استنلس استیل، متریال 1.4408 / A351 CF8M معرفی شده است.

در لیست قطعات این مدل، پلاگ، سیت، استم، دیفیوزر، بوش راهنما و برخی قطعات داخلی از استنلس استیل هستند. گسکت‌های اصلی از نوع Graphite-SST معرفی شده‌اند و در نسخه‌های Balanced نیز از گسکت PTFE-SST استفاده می‌شود.

مزایای استفاده از محصول

• کنترل دقیق جریان با عملکرد پنوماتیکی
• طراحی صنعتی و ماژولار برای فرآیندهای مختلف
• قابل ارائه در سایزهای فلنجی و دنده‌ای/جوشی
• پوشش مناسب برای سیالات مایع و گازی
• رنج دمای کاری گسترده تا 400 درجه سانتی‌گراد
• امکان انتخاب نوع پلاگ متناسب با شرایط فرآیندی
• امکان انتخاب پلاگ سوراخ‌دار برای کاهش نویز و کاویتاسیون
• قابل ارائه با آپشن‌هایی مانند Balanced Plug، Manual Override، Graphite Packing و Leakage Class V
• طراحی‌شده در فرانسه با قابلیت اطمینان بالا و rangeability مناسب

استانداردها و تاییدیه‌ها

• PED / DESP
• ATEX II 2 G/D
• ISO 9001
• ANSI B16.34
• EN 1092-1
• EN 1759-1
• EN 60534-4
• ANSI B16-104
• FCI 70-2-2006

برای انتخاب کنترل ولو دو راهه پنوماتیکی SART مدل 2020 P بر اساس سایز خط، نوع سیال، فشار، دما، Kvs، کلاس اتصال، نوع پلاگ، نوع اکچویتور، وضعیت ایمنی در قطع هوا و تجهیزات جانبی مانند پوزیشنر یا لیمیت سوئیچ، مشخصات فرآیندی پروژه باید بررسی شود.
