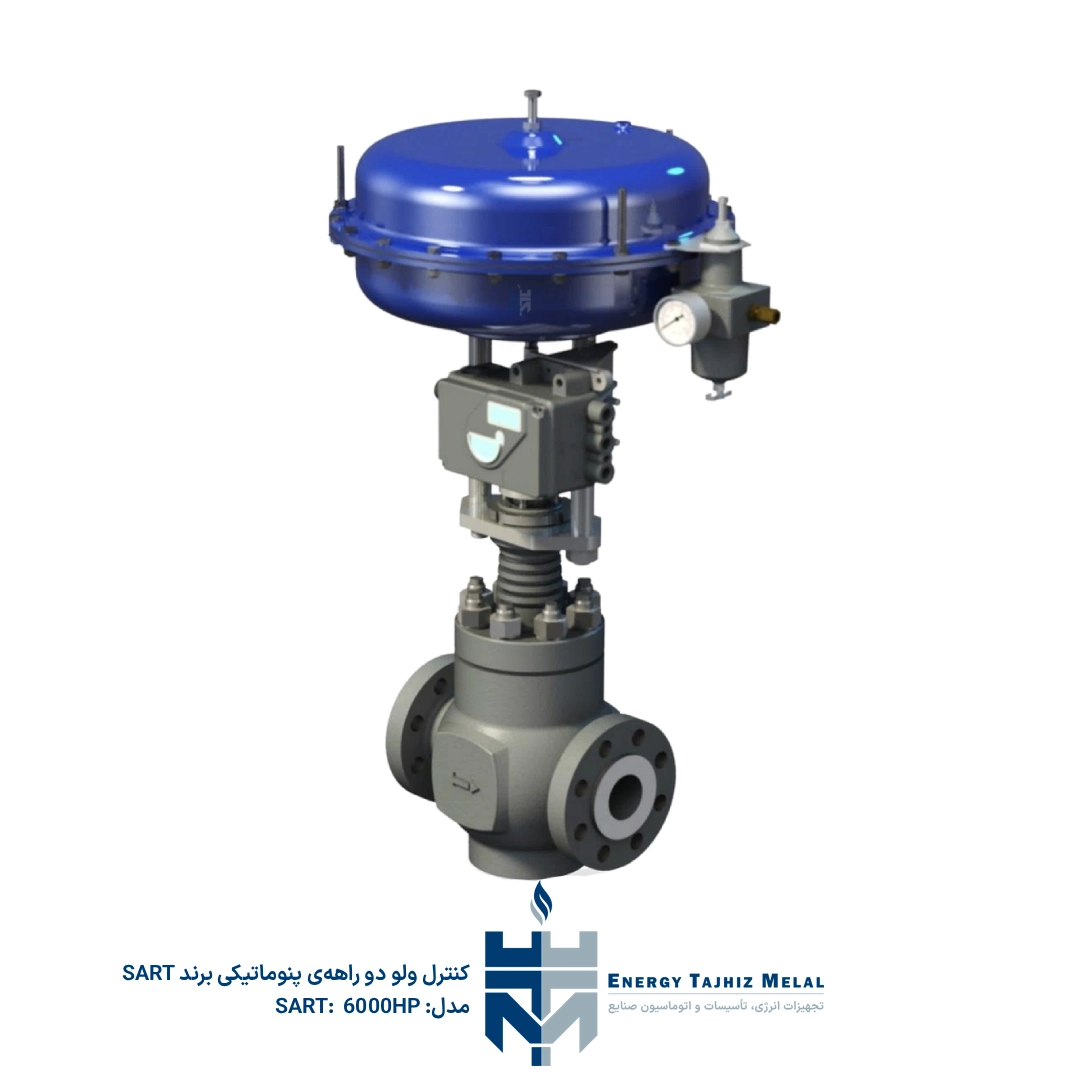

کنترل ولو دو راهه پنوماتیکی صنایع سنگین SART مدل 6000HP

کنترل ولو دو راهه پنوماتیکی SART مدل 6000HP یک شیر کنترل صنعتی فشار بالا است که برای تنظیم دقیق جریان در فرآیندهای سنگین و حساس طراحی شده است. این مدل برای کنترل طیف گسترده‌ای از سیالات مایع و گازی مانند آب، روغن حرارتی، بخار، نیتروژن، گاز طبیعی و سایر سیالات صنعتی قابل استفاده است.

سری 6000HP از کنترل ولوهای SART von Rohr برای کاربردهایی طراحی شده که در آن‌ها فشار کاری بالا، دمای زیاد، پایداری عملکرد، کنترل دقیق جریان و مقاومت مکانیکی اهمیت بالایی دارد. این شیر به صورت دو راهه طراحی شده و برای کنترل دبی سیال در یک مسیر ورودی و خروجی مورد استفاده قرار می‌گیرد.

عملکرد و نحوه کار

در کنترل ولو SART 6000HP، موقعیت پلاگ یا Cone توسط اکچویتور پنوماتیکی کنترل می‌شود. با تغییر موقعیت Cone نسبت به Seat، سطح عبور سیال تغییر کرده و میزان جریان عبوری از شیر تنظیم می‌شود. این مدل برای کنترل پیوسته فرآیند طراحی شده و نباید به عنوان شیر قطع و وصل یا On/Off Valve برای ایزوله کردن خط استفاده شود.

این کنترل ولو می‌تواند با Cone پارابولیک، Cone سوراخ‌دار، یا Cone سوراخ‌دار چندمرحله‌ای ارائه شود. انتخاب نوع Cone بر اساس نوع سیال، شرایط فشار و دما، مقدار Kv/Kvs، میزان نویز، کاویتاسیون، flashing و نیاز فرآیندی انجام می‌شود.

• کنترل ولو دو راهه پنوماتیکی برای سرویس‌های فشار بالا
• مناسب برای صنایع سنگین، نیروگاهی، نفت، گاز، پتروشیمی و فرآیندی
• قابل استفاده برای آب، بخار، روغن حرارتی، نیتروژن و گاز طبیعی
• قابل ارائه در سایزهای DN25 تا DN300
• قابل ارائه با اتصال فلنجی، رزوه‌ای، جوشی BW و جوشی SW
• کلاس فشاری PN63، PN100، PN160، PN250
• کلاس فشاری ASME Class 600، Class 900 و Class 1500
• رنج دمای کاری از -60 تا +560 درجه سانتی‌گراد
• Kvs از 0.4 تا 1300
• آب‌بندی Stem با Packing گرافیتی
• قابل تجهیز به Cone ضد نویز، Cone چندمرحله‌ای و Extension Bonnet

کاربردهای صنعتی

• کنترل جریان بخار در فشار و دمای بالا
• کنترل سیالات فرآیندی در صنایع نفت، گاز و پتروشیمی
• کنترل آب، روغن حرارتی و گازهای صنعتی
• کاربرد در خطوط فشار بالا و فرآیندهای سنگین
• سرویس‌های نیازمند کاهش نویز و کنترل کاویتاسیون
• سرویس‌های دارای flashing یا اختلاف فشار بالا
• کاربرد در سیستم‌های کنترل فرآیند با اکچویتور پنوماتیکی

ویژگی‌های فنی و عملکردی

کنترل ولو SART 6000HP در نسخه فلنجی از سایز DN25 تا DN300 قابل ارائه است. همچنین نسخه رزوه‌ای از 1 اینچ تا 4 اینچ، نسخه جوشی BW از DN25 تا DN300 و نسخه جوشی SW از DN25 تا DN100 برای این مدل تعریف شده است.

این مدل برای کلاس‌های فشاری بالا طراحی شده و در اتصالات فلنجی PN63، PN100، PN160 و PN250 و همچنین Class 600، Class 900 و Class 1500 قابل انتخاب است. بدنه شیر بسته به شرایط فرآیندی می‌تواند از متریال‌های فولادی و استنلس استیل مختلف مانند A216 WCB/WCC، A352 LCB، A217 WC6، A217 C12A و A351 CF8M تولید شود.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: 6000HP
• نوع تجهیز: کنترل ولو دو راهه
• نوع عملکرد: پنوماتیکی
• نوع طراحی: High Pressure Control Valve
• سایز: DN25 تا DN300
• کلاس فشار: PN63 تا PN250 / Class 600 تا Class 1500
• Kvs: از 0.4 تا 1300
• دمای کاری: -60 تا +560°C
• نوع آب‌بندی: Metal-to-Metal
• کلاس نشتی استاندارد: Class IV
• کلاس نشتی آپشن: Class V
• نوع Packing: Graphite
• نوع Cone: Parabolic، Perforated، Staged Perforated
• مشخصه جریان: Equal Percentage، Linear به صورت آپشن
• تاییدیه‌ها: PED / DESP، ATEX II 2 G/D، ISO 9001

انواع Cone و انتخاب داخلی شیر

در مدل 6000HP، Cone پارابولیک برای کاربردهای عمومی و کنترل دقیق جریان در انواع سیالات قابل استفاده است. Cone سوراخ‌دار برای کاهش نویز در گازها و بخار و همچنین کاهش کاویتاسیون، flashing و نویز در مایعات کاربرد دارد. برای شرایط سخت‌تر، Cone سوراخ‌دار چندمرحله‌ای نیز قابل انتخاب است.

• Parabolic Cone: مناسب برای انواع سیالات با مشخصه جریان Equal Percentage
• Perforated Cone: مناسب برای کاهش نویز، کاویتاسیون و flashing
• Staged Perforated Cone: مناسب برای شرایط اختلاف فشار بالا و کنترل مرحله‌ای افت فشار

نکات نصب و راه‌اندازی

مطابق دستورالعمل نصب، کنترل ولو باید روی خط افقی و با اکچویتور در قسمت بالا نصب شود. نصب روی خط عمودی فقط در صورت تایید فنی SART von Rohr قابل قبول است. همچنین پیش از نصب، خط لوله باید از آلودگی‌هایی مانند زنگ‌زدگی، رسوبات، گلوله‌های جوش و ذرات خارجی پاک‌سازی شود.

• نصب استاندارد روی لوله افقی با اکچویتور در بالا
• توجه به جهت جریان مطابق فلش روی بدنه شیر
• استفاده از فیلتر upstream برای محافظت از Cone و Seat
• فیلتر 100 میکرون برای Kv ≤ 2.5
• فیلتر 800 میکرون برای Kv > 2.5
• تأمین هوای خشک و بدون روغن برای اکچویتور و پوزیشنر
• استفاده از رگولاتور فشار برای هر اکچویتور پنوماتیکی
• عدم استفاده از کنترل ولو به عنوان شیر قطع و وصل

مزایای استفاده از محصول

• مناسب برای سرویس‌های فشار بالا و دمای بالا
• طراحی صنعتی و مقاوم برای فرآیندهای سنگین
• پوشش گسترده سایز از DN25 تا DN300
• قابل ارائه در کلاس‌های PN63 تا PN250 و Class 600 تا Class 1500
• قابلیت انتخاب متریال متناسب با سیال و دمای کاری
• امکان انتخاب Cone ضد نویز و ضد کاویتاسیون
• امکان استفاده در بخار، گاز، آب و روغن حرارتی
• قابلیت ارائه با Extension Bonnet برای دمای بالا
• قابل ارائه با تاییدیه ATEX برای محیط‌های مستعد انفجار
• طراحی و ساخت فرانسه با قابلیت اطمینان بالا

استانداردها و تاییدیه‌ها

• PED / DESP
• ATEX II 2 G/D
• ISO 9001
• EN 60534-4
• ANSI B16-104
• FCI 70-2-2006
• NF EN 12516-1
• NF EN 12516-2
• NF EN IEC 80079-36
• NF EN IEC 80079-37

برای انتخاب دقیق کنترل ولو دو راهه پنوماتیکی SART مدل 6000HP، باید اطلاعاتی مانند نوع سیال، دبی، فشار ورودی و خروجی، دمای کاری، کلاس اتصال، متریال مورد نیاز، Kvs، نوع Cone، کلاس نشتی، شرایط نصب و نوع اکچویتور بررسی شود.
