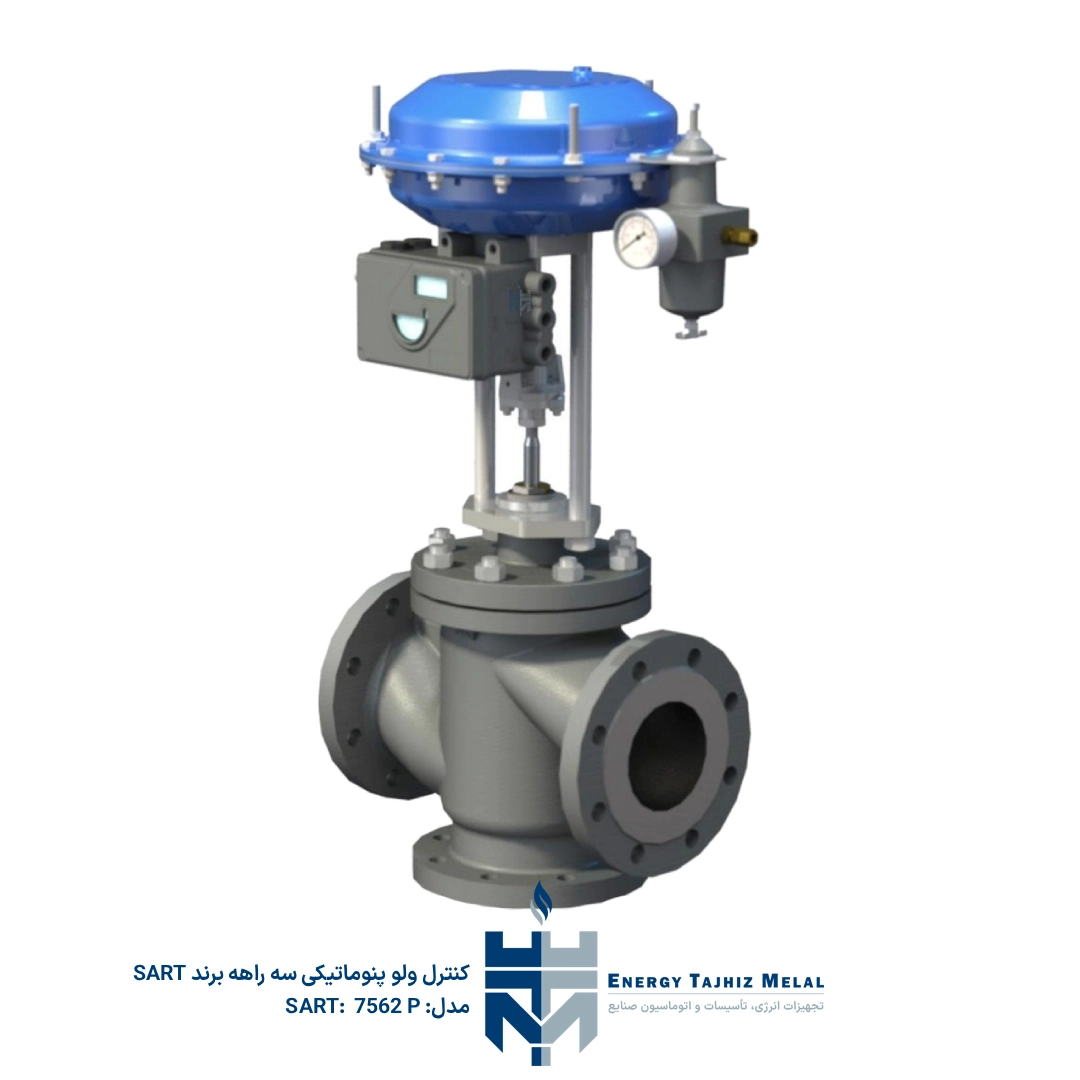

کنترل ولو پنوماتیکی سه راهه‌ SART مدل 7562 P

درباره کنترل ولو پنوماتیکی سه راهه SART مدل 7562 P

کنترل ولو پنوماتیکی سه راهه SART مدل 7562 P یک شیر کنترل صنعتی سه‌راهه است که برای کنترل، اختلاط یا تقسیم جریان در فرآیندهای صنعتی طراحی شده است. این مدل در کاتالوگ با عنوان 3 Ways Pneumatic Control Valve معرفی شده و برای طیف گسترده‌ای از سیالات مانند آب، روغن حرارتی و سایر سیالات فرآیندی قابل استفاده است.

سری 7562 P با عملکرد پنوماتیکی ارائه می‌شود و به دلیل ساختار سه‌راهه، در دو حالت Mixing و Diverting قابل انتخاب است. این شیر در سایزهای DN15 تا DN300، کلاس‌های فلنجی PN16، PN25، PN40 و Class150 و با متریال‌های فولادی، استنلس استیل و چدنی مطابق دیتاشیت قابل ارائه است.

عملکرد و نحوه کار

در کنترل ولو سه راهه SART 7562 P، موقعیت پلاگ توسط اکچویتور پنوماتیکی کنترل می‌شود. با حرکت استم و تغییر موقعیت پلاگ، مسیر عبور سیال بین پورت‌های شیر تنظیم شده و جریان می‌تواند برای اختلاط یا تقسیم هدایت شود.

در نسخه Mixing یا کد Y، شیر برای ترکیب جریان‌ها طراحی شده است. در نسخه Diverting یا کد Z، شیر برای تقسیم جریان به مسیرهای مختلف استفاده می‌شود. هر دو نوع پلاگ دارای مشخصه جریان Linear، متریال 1.4404 و آب‌بندی Metal-to-Metal هستند.

• کنترل ولو سه‌راهه پنوماتیکی برای فرآیندهای صنعتی
• قابل استفاده به صورت Mixing یا Diverting
• مناسب برای آب، روغن حرارتی و سایر سیالات فرآیندی
• قابل ارائه در سایز DN15 تا DN300
• فلنج‌های PN16، PN25، PN40 و Class150
• طراحی مطابق ANSI B16.34 PN50
• رنج دمای کاری از -60 تا +400 درجه سانتی‌گراد
• Kvs از 3.9 تا 1450
• اکچویتورهای پنوماتیکی PA35، PA60، MA41 و MA60
• فشار هوای تغذیه اکچویتور حداکثر 6 bar

کاربردهای صنعتی

• کنترل جریان در خطوط فرآیندی
• اختلاط دو جریان در سیستم‌های صنعتی
• تقسیم جریان به مسیرهای مختلف
• کنترل آب و روغن حرارتی در فرآیندهای صنعتی
• کاربرد در سیستم‌هایی که نیاز به تغییر مسیر، اختلاط یا توزیع سیال دارند
• استفاده در فرآیندهایی که کنترل خطی جریان مورد نیاز است

ویژگی‌های فنی و عملکردی

کنترل ولو SART 7562 P از نظر عملکرد در دو نسخه اصلی 7562Y برای حالت Mixing و 7562Z برای حالت Diverting قابل ارائه است. نوع پلاگ در هر دو نسخه از جنس استنلس استیل 1.4404 بوده و کلاس نشتی آن Class III با مقدار کمتر از 0.1% Kvs است.

بدنه شیر بسته به سایز و انتخاب فنی، از متریال Steel 1.0619، Stainless Steel 1.4408، Iron Cast GJL 250 برای DN125 تا DN200 و Iron Cast GJS 400-18 برای DN250 تا DN300 قابل ارائه است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: 7562 P
• نوع تجهیز: کنترل ولو سه راهه پنوماتیکی
• نوع عملکرد: Pneumatic Control Valve
• عملکرد شیر: Mixing یا Diverting
• سایز نامی: DN15 تا DN300
• کلاس اتصال: PN16، PN25، PN40 و Class150
• طراحی: ANSI B16.34 PN50
• دمای کاری: -60 تا +400°C
• Kvs: از 3.9 تا 1450
• نوع پلاگ: Mixing Cone / Diverting Cone
• متریال پلاگ: 1.4404
• مشخصه جریان: Linear
• کلاس نشتی: Class III
• آب‌بندی استم: PTFE/Graphite
• تاییدیه‌ها: DESP، ATEX II 2 G/D، ISO 9001

طراحی و کیفیت ساخت

بدنه کنترل ولو SART 7562 P در متریال‌های فولادی، استنلس استیل و چدنی مطابق سایز و نیاز فرآیندی قابل ارائه است. قطعات داخلی اصلی مانند پلاگ و استم از استنلس استیل ساخته می‌شوند و سیت‌های بالا و پایین در لیست قطعات با متریال استنلس استیل سخت‌کاری‌شده یا 1.4542 معرفی شده‌اند.

آب‌بندی استم به صورت استاندارد از نوع PTFE Charged Graphite است. همچنین در کاتالوگ، آپشن‌هایی مانند Pure Graphite Packing، Stainless Steel Bellows، Soft Seal Cone، High Temperature Insulation و Flanges with Grooves برای این مدل ذکر شده است.

مزایای استفاده از محصول

• امکان کنترل سه‌راهه جریان در حالت Mixing یا Diverting
• پوشش سایزی گسترده از DN15 تا DN300
• قابل ارائه با بدنه فولادی، استنلس استیل و چدنی
• رنج دمای کاری گسترده از -60 تا +400°C
• مناسب برای آب، روغن حرارتی و سیالات فرآیندی
• مشخصه جریان خطی برای کنترل پایدار
• قابل ارائه با اکچویتورهای پنوماتیکی PA و MA
• امکان انتخاب Packing گرافیتی برای دمای بالاتر
• امکان انتخاب Bellows Seal برای آب‌بندی ویژه استم
• قابل ارائه با تاییدیه ATEX II 2 G/D

استانداردها و تاییدیه‌ها

• DESP
• ATEX II 2 G/D
• ISO 9001
• ANSI B16.34 PN50
• ANSI B16-104
• FCI 70-2-2006
• EN 60534-4

برای انتخاب کنترل ولو پنوماتیکی سه راهه SART مدل 7562 P، لازم است اطلاعاتی مانند نوع عملکرد Mixing یا Diverting، سایز خط، نوع سیال، دمای کاری، فشار سرویس، Kvs، کلاس فلنج، متریال بدنه، نوع Packing و مدل اکچویتور بررسی شود تا انتخاب فنی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام شود.
