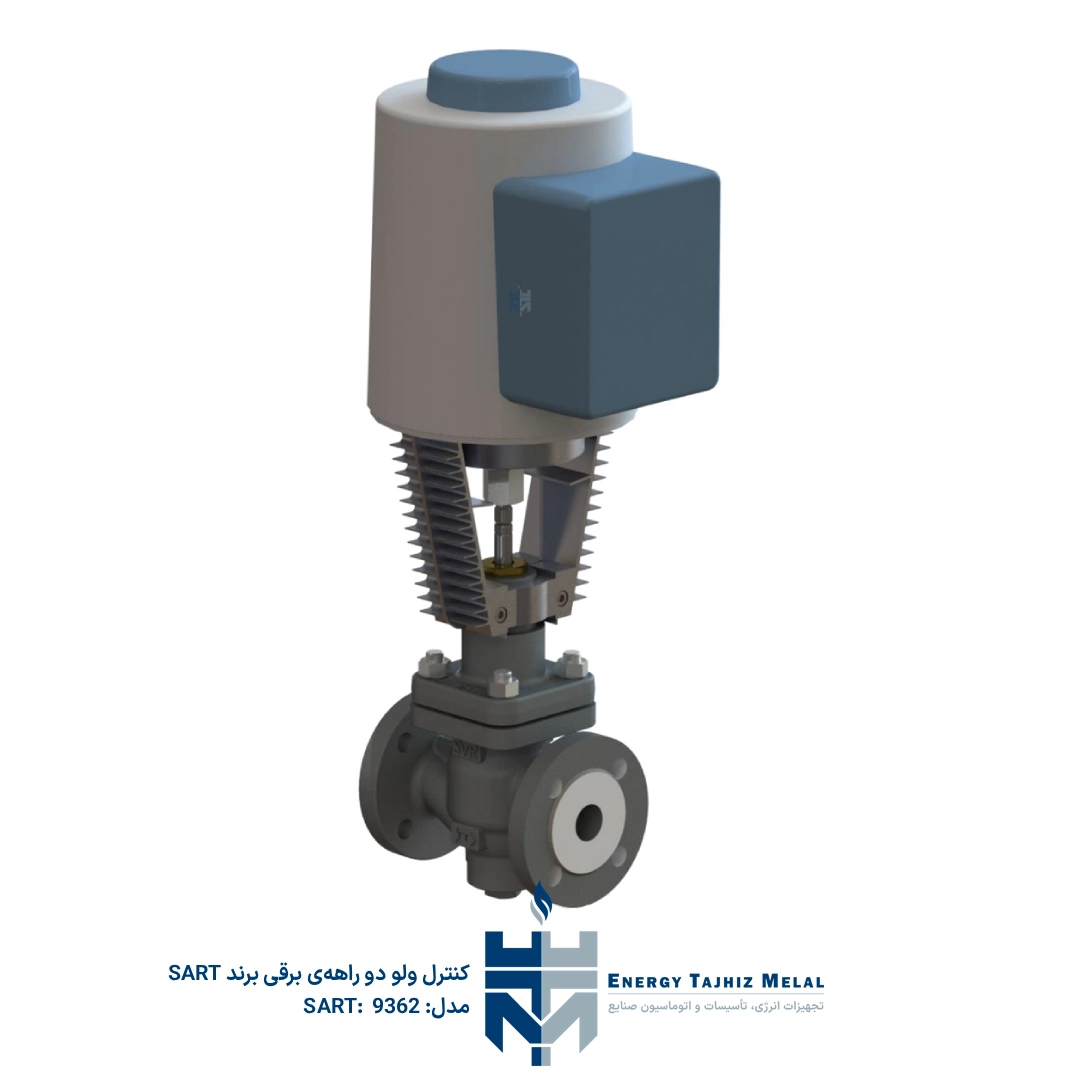

کنترل ولو برقی دو راهه‌ SART مدل 9362

آشنایی با کنترل ولو برقی دو راهه SART مدل 9362

کنترل ولو برقی دو راهه SART مدل 9362 یک شیر کنترل صنعتی با عملگر الکتروهیدرولیکی است که برای کاربردهای گرمایش شهری و بخار سوپرهیت طراحی شده است. این محصول در کاتالوگ با تیپ‌های N9362 و 9362 EQ معرفی شده و برای کنترل جریان سیال در سیستم‌های حرارتی و فرآیندی مورد استفاده قرار می‌گیرد.

این کنترل ولو با سرووموتورهای الکتروهیدرولیکی Siemens SKB و Siemens SKC ارائه می‌شود و بسته به مدل عملگر، قابلیت دریافت فرمان سه‌نقطه‌ای در ولتاژ 230 ولت AC یا سیگنال کنترلی 0 تا 10 ولت و 4 تا 20 میلی‌آمپر در ولتاژ 24 ولت AC را دارد.

عملکرد و نحوه کار

در کنترل ولو SART 9362، موقعیت پلاگ توسط سرووموتور الکتروهیدرولیکی کنترل می‌شود. با حرکت استم و تغییر موقعیت پلاگ نسبت به سیت، سطح عبور سیال تغییر کرده و دبی عبوری از شیر تنظیم می‌شود. این ساختار برای کنترل پیوسته جریان در سیستم‌های گرمایشی، بخار و مبدل‌های حرارتی کاربرد دارد.

در نسخه N9362 از پلاگ با دامن سوراخ‌دار ضدنویز برای سایزهای DN15 تا DN100 استفاده می‌شود. نسخه 9362 EQ نیز برای شرایط دارای اختلاف فشار بالا با پلاگ بالانس‌شده معرفی شده است. در کاتالوگ، مشخصه جریان شیر به صورت Equal Percentage و Linear ذکر شده است.

• کنترل ولو دو راهه برقی برای گرمایش شهری و بخار سوپرهیت
• مجهز به سرووموتور الکتروهیدرولیکی Siemens SKB یا SKC
• قابل ارائه در سایز DN15 تا DN200
• بدنه از فولاد 1.0619 یا استنلس استیل 1.4408
• اتصال فلنجی PN40
• پلاگ دامن سوراخ‌دار ضدنویز از DN15 تا DN100
• قابل ارائه با پلاگ بالانس‌شده برای اختلاف فشارهای بالا
• آب‌بندی استم با PTFE گرافیت‌دار و اورینگ FKM
• درجه حفاظت عملگر IP54 مطابق EN 60529

کاربردهای صنعتی

• سیستم‌های گرمایش شهری
• خطوط بخار و بخار سوپرهیت
• کنترل جریان در مبدل‌های حرارتی
• شبکه‌های توزیع حرارت
• سیستم‌های کنترل دما و فشار در تأسیسات صنعتی
• کاربردهای نیازمند کنترل دقیق با عملگر الکتریکی
• سرویس‌های دارای اختلاف فشار بالا در نسخه 9362 EQ

ویژگی‌های فنی و عملکردی

کنترل ولو SART 9362 در سایزهای DN15 تا DN200 قابل ارائه است. بدنه شیر از فولاد 1.0619 یا استنلس استیل 1.4408 ساخته می‌شود و اتصال فلنجی آن مطابق کاتالوگ از نوع PN40 است.

در ساختار داخلی این شیر از قطعات داخلی استنلس استیل استفاده شده است. سیت به صورت جوشی طراحی شده و پلاگ دامن سوراخ‌دار ضدنویز در محدوده DN15 تا DN100 برای کاهش نویز جریان در کاتالوگ معرفی شده است. برای شرایط اختلاف فشار بالا، نسخه بالانس‌شده با عنوان 9362 EQ قابل انتخاب است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: 9362
• تیپ‌های کاتالوگی: N9362 / 9362 EQ
• نوع تجهیز: کنترل ولو دو راهه برقی
• کاربرد: گرمایش شهری و بخار سوپرهیت
• سایز نامی: DN15 تا DN200
• کلاس اتصال: PN40
• متریال بدنه: 1.0619 یا 1.4408
• نوع عملگر: Electro-hydraulic actuator
• مدل‌های عملگر: SKB و SKC
• درجه حفاظت عملگر: IP54
• سیگنال فرمان: 3-point، 0-10V، 4-20mA
• Kvs: از 0.6 تا 430
• کورس: 20 mm برای N9362 و 40 mm برای 9362 EQ

طراحی و کیفیت ساخت

بدنه کنترل ولو SART 9362 از فولاد 1.0619 یا استنلس استیل 1.4408 قابل انتخاب است. قطعات داخلی اصلی مانند پلاگ، استم و اجزای داخلی از استنلس استیل ساخته می‌شوند. در ساختار آب‌بندی استم، از مجموعه PTFE گرافیت‌دار به همراه اورینگ FKM استفاده شده است.

در نسخه‌های مختلف این محصول، امکان استفاده از Packing گرافیتی، آب‌بندی با بلوز استنلس استیل، پلاگ بالانس‌شده برای اختلاف فشار بالا و پلاگ پروفیل‌شده برای کاربرد روی کندانس نیز در کاتالوگ ذکر شده است.

مزایای استفاده از محصول

• مناسب برای گرمایش شهری و خطوط بخار سوپرهیت
• کنترل دقیق جریان با سرووموتور الکتروهیدرولیکی Siemens
• قابل ارائه در دو نسخه N9362 و 9362 EQ
• قابلیت انتخاب فرمان 3-point، 0-10V یا 4-20mA
• قابل ارائه با Return to Zero در مدل‌های مشخص سرووموتور
• پلاگ دامن سوراخ‌دار ضدنویز برای سایزهای DN15 تا DN100
• نسخه بالانس‌شده برای اختلاف فشار بالا
• آب‌بندی تقویت‌شده استم برای کاهش نیاز به عملیات نگهداری
• تست کامل عملکرد و نشتی در کارخانه مطابق اطلاعات کاتالوگ

استانداردها و تاییدیه‌ها

• DESP
• ISO 9001
• EN 60529 برای درجه حفاظت IP54 عملگر

برای انتخاب کنترل ولو برقی دو راهه SART مدل 9362، لازم است اطلاعاتی مانند سایز خط، نوع سیال، دمای کاری، فشار سرویس، اختلاف فشار، مقدار Kvs، نوع فرمان کنترلی، نیاز به Return to Zero و نسخه مورد نیاز N9362 یا 9362 EQ بررسی شود تا انتخاب فنی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام شود.
