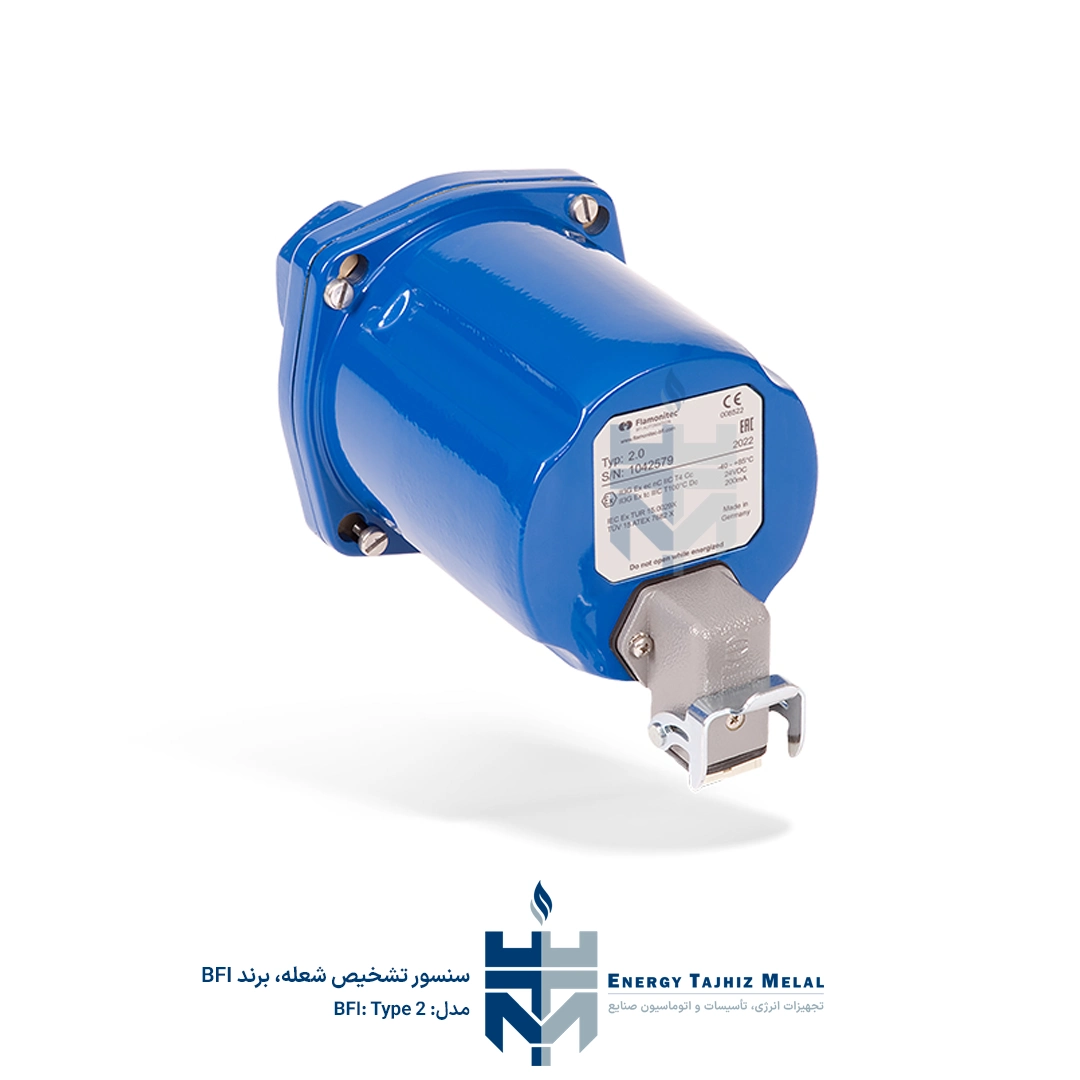

سنسور مانیتورینگ شعله Type2 برند BFI

معرفی و کاربردها

سنسور مانیتورینگ شعله Type2 از برند بی اف آی اتوماسیون یکی از پیشرفته‌ترین ابزارهای نظارت بر احتراق است که برای اطمینان از امنیت و کارایی سیستم‌های گرمایشی و تولید انرژی در صنایع مختلف طراحی شده است. این حسگر با قرارگیری در مسیر دید مشعل، تشعشعات در محدوده فرابنفش تا مادون قرمز را از 300 nm تا 2700 nm دریافت می‌کند و به همین دلیل قادر است شعله‌های حاصل از سوخت‌های مختلف مانند گاز، نفت و گازوییل را به‌طور انتخابی تشخیص دهد. طراحی Fail‑Safe و قابلیت کارکرد پیوسته در شرایط سخت محیطی، این محصول را گزینه‌ای ایده‌آل برای توربین‌های گازی، کوره‌های صنعتی، صنایع شیمیایی و نیروگاه‌ها کرده است. هدف اصلی این سنسور کاهش خطرات ناشی از قطع یا عدم وجود شعله، بهبود کیفیت احتراق و کاهش آلاینده‌ها در دودکش است.

طراحی و ساختار

بدنه سنسور از آلیاژهای مقاوم و استانداردهای بین‌المللی IECEx و ATEX بهره می‌برد و دارای کلاس حفاظت IP65/IP66 است که آن را در برابر گرد و غبار و پاشش آب مقاوم می‌کند. منبع تغذیه 24 VDC و مصرف جریان حداکثر 200 mA (700 mA در حالت گرم‌کن) باعث شده تا به‌راحتی در سیستم‌های کنترلی و تابلوهای برق صنعتی ادغام شود. شعاع دید در نسخه استاندارد 2.7 درجه است و با استفاده از دیافراگم‌های اختصاصی می‌توان زاویه دید را به 1 یا 2 درجه کاهش داد تا در محیط‌های با چند شعله نزدیک به هم، تشخیص دقیق‌تری صورت گیرد. امکان نصب فیبر نوری به‌صورت اختیاری وجود دارد که اجازه می‌دهد حسگر در فاصله‌ای امن از منبع گرما قرار گیرد و در عین حال سیگنال‌های نور را تا دمای 300 °C به‌طور دقیق منتقل کند.

ویژگی‌های فنی

• حساسیت طیفی: دامنه دریافت از 300 nm تا 2700 nm که تشخیص طیف وسیعی از شعله‌های گاز، مایع و جامد را ممکن می‌کند.

• منبع تغذیه: 24 VDC با مصرف جریان حداکثر 200 mA؛ در صورت استفاده از گرم‌کن داخلی، مصرف تا 700 mA افزایش می‌یابد.

• خودمانیتورینگ: مدار کنترل داخلی به‌طور کاملاً الکترونیکی هر یک ثانیه عملکرد سنسور و مسیر نوری را بررسی می‌کند و در صورت بروز خطا هشدار می‌دهد.

• بازه دمای عملیاتی: در بدنه استاندارد از -20 °C تا +70 °C و در محفظه‌های Ex‑de از -40 °C تا +60 °C؛ فیبر نوری اختیاری امکان اندازه‌گیری تا 300 °C را فراهم می‌کند.

• اتصالات: اتصال لوله دید با رزوه داخلی 1 اینچ برای نصب ساده روی محفظه احتراق و اتصال هوای purge با رزوه 1/2 اینچ برای جلوگیری از ورود غبار و ذرات به داخل سنسور.

• کابل‌بندی و حفاظت: طول کابل تا 400 m و استفاده از کانکتور ضد گرد و غبار در نسخه استاندارد؛ در نسخه‌های ضد انفجار (Ex‑d/Ex‑de) از ترمینال‌های داخلی استفاده می‌شود.

• ابعاد و وزن: ابعاد تقریبی 220 × 80 × 80 میلی‌متر و وزن حدود 1.0 کیلوگرم که نصب آن را در فضاهای محدود تسهیل می‌کند.

مزایا و نوآوری‌ها

• طراحی Fail‑Safe: در صورت قطع تغذیه یا آسیب‌دیدگی، سنسور به‌گونه‌ای عمل می‌کند که خروجی به حالت ایمن بازگردد و سیستم کنترل بتواند اقدام لازم را انجام دهد.

• قابلیت کارکرد پیوسته: اجزای نوری و الکترونیکی سنسور برای کار در طولانی‌مدت و بدون نیاز به تنظیم مجدد ساخته شده‌اند؛ مناسب برای خطوط تولید مداوم و نیروگاه‌ها.

• گزینه‌های سفارشی: امکان انتخاب دیافراگم‌های مختلف برای تغییر زاویه دید و استفاده از فیبر نوری برای محیط‌های با دمای بسیار بالا.

• یکپارچه‌سازی آسان: منبع تغذیه استاندارد 24 VDC، خروجی پالس سازگار با سیستم‌های تقویت‌کننده سری 3000 و قابلیت نصب آسان باعث شده تا این سنسور به‌راحتی به PLC یا سیستم‌های مانیتورینگ متصل شود.

موارد استفاده و کاربردها

سنسور مانیتورینگ شعله Type2 برای کاربردهایی که نیاز به شناسایی دقیق شعله دارند مانند توربین‌های گازی، کوره‌های فرآوری در صنایع شیمیایی، واحدهای سوزاندن پسماند و بویلرهای نیروگاه طراحی شده است. طیف حساسیتی گسترده امکان تشخیص شعله‌های حاصل از سوخت‌های متنوع را فراهم می‌کند و به همین دلیل می‌توان از آن در سیستم‌های با چند نوع سوخت نیز استفاده کرد. این سنسور علاوه بر افزایش ایمنی، به بهینه‌سازی فرآیند احتراق و کاهش انتشار آلاینده‌ها کمک می‌کند.

چرا سنسور Type2 انتخاب درست برای سیستم‌های احتراقی است؟

استفاده از سنسور مانیتورینگ شعله Type2 از برند بی اف آی اتوماسیون به‌معنای سرمایه‌گذاری در ایمنی و بهره‌وری سیستم‌های احتراقی است. این محصول با طراحی مقاوم، حساسیت بالا به طیف نور، خودمانیتورینگ دوره‌ای و گزینه‌های متنوع برای تطبیق با شرایط مختلف، می‌تواند بخشی از راهکار جامع پایش شعله در صنایع انرژی، پتروشیمی و تولید باشد. پشتیبانی فنی و کیفیت ساخت بالا نیز خیالی آسوده برای بهره‌برداران فراهم می‌کند.
