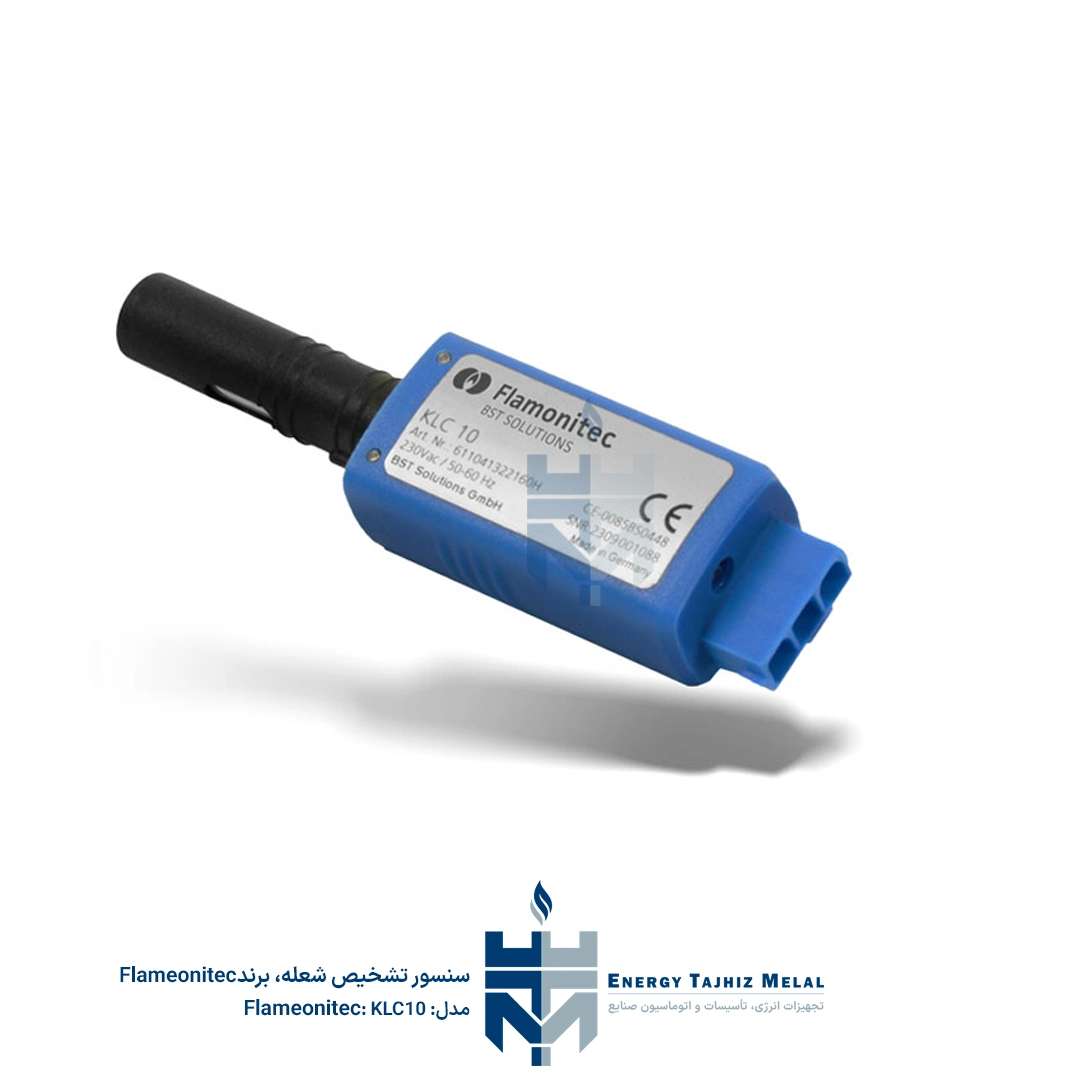

سنسور مانیتورینگ شعله BFI مدل KLC10

معرفی و هدف طراحی

سنسور مانیتورینگ شعله KLC10 یک نسخه کامپکت و تخصصی برای سیستم‌های تک مشعل است که با تکیه بر فناوری لوله یو.وی، تشخیص دقیق و سریع شعله را ممکن می‌سازد. در بسیاری از مشعل‌های کوچک، تشعشعات پس‌زمینه ناشی از قطعات گداخته یا دیوارهای نسوز می‌تواند باعث خطا در سنسورهای معمولی شود، اما KLC10 با استفاده از لوله یو.وی که فقط در بازه 185 تا 260 نانومتر واکنش نشان می‌دهد، تنها حضور شعله واقعی را ثبت می‌کند. این ویژگی باعث افزایش ایمنی و جلوگیری از خاموشی ناخواسته مشعل می‌شود.

ساختار و عملکرد فنی

هسته این سنسور یک لوله یو.وی با طول عمر ۱۰٬۰۰۰ ساعت است که به وسیله یک مدار الکترونیکی داخلی تغذیه شده و به ولتاژ ۲۳۰ ولت متناوب متصل می‌شود. خروجی سنسور از نوع Open Collector بوده و می‌تواند مستقیماً به ورودی‌های یونیزاسیون یا LDR در واحد کنترل مشعل متصل شود. طراحی کامپکت KLC10 با ابعاد 115 × 30 × 22 میلی‌متر و وزن تنها 0.03 کیلوگرم امکان نصب آسان حتی در فضاهای محدود را فراهم می‌کند. این دستگاه دارای کلاس حفاظتی IP21 و رده ایمنی II است که آن را در برابر گرد و غبار و رطوبت سبک محافظت می‌کند.

مشخصات فنی

• حساسیت طیفی: 185 تا 260 نانومتر، مناسب برای تشخیص شعله‌های گاز و نفت با انتشار کم در طیف مرئی.

• ولتاژ تغذیه: 230 ولت متناوب (امکان سفارش با 120 ولت نیز وجود دارد).

• مصرف جریان: حداکثر 5.5 میلی‌آمپر، بنابراین مصرف انرژی دستگاه ناچیز است.

• زمان راه‌اندازی: 0.5 ثانیه و زمان خاموشی کمتر از 0.5 ثانیه برای پاسخ سریع.

• دما و محیط کاری: از −20 تا +60 درجه سانتی‌گراد؛ امکان نصب در هر جهت بدون تاثیر بر عملکرد.

• طراحی ایمن: مدار الکترونیکی fail-safe که مطابق استاندارد EN298:2012-11 عمل می‌کند و عملکرد شعله را پس از خاموشی کنترل می‌کند.

مزایا و کاربردها

یکی از مزیت‌های مهم KLC10 حساسیت بالا و هم‌زمان پایداری در مقابل نور محیط است. این دستگاه به دلیل استفاده از لوله یو.وی در طیف باریک، نسبت به نور روز و منابع نور اضافی بسیار غیرحساس است و تنها به وجود شعله واکنش نشان می‌دهد. این ویژگی برای سیستم‌های تک مشعل که در کوره‌های صنعتی، دیگ‌های بخار کوچک و مشعل‌های احتراق خاص استفاده می‌شوند، اهمیت دارد. همچنین، زمان پاسخ‌دهی بسیار سریع باعث می‌شود عملکرد مشعل بدون تأخیر و افت فشار صورت گیرد.

به دلیل طراحی مکانیکی ساده و وزن کم، نصب و تعویض KLC10 بسیار آسان است و نیازی به تنظیمات پیچیده در هنگام بهره‌برداری ندارد. خروجی Open Collector امکان اتصال به انواع رله‌ها و کنترلرهای مشعل را فراهم می‌کند. به علاوه، سیستم با استفاده از LED داخلی مقدار شدت شعله را به صورت بصری نمایش می‌دهد که این امر عیب‌یابی و سرویس را ساده‌تر می‌کند.

نکات نصب و نگهداری

برای دستیابی به عملکرد بهینه، KLC10 باید به صورت مستقیم و محکم با شعله هم‌راستا شود تا خط دید به شعله محدود باشد. پیشنهاد می‌شود از فلنج نصب مخصوص یا نگهدارنده با قطر 14 میلی‌متر استفاده شود. همچنین، کابل ارتباطی باید به صورت مجزا از کابل‌های برق و جرقه زن نصب شود تا از ایجاد نویز و خطا جلوگیری شود. برای ایمنی بیشتر، دستورالعمل نصب، استفاده از خاموشی روزانه به مدت کوتاه برای تست لوله یو.وی را پیشنهاد می‌دهد.

ارتباط با کنترلر و سایر تجهیزات

KLC10 می‌تواند با انواع کنترلرهای مشعل که ورودی یونیزاسیون یا LDR دارند کار کند. از آنجا که این دستگاه مطابق استاندارد EN298 عمل می‌کند، مناسب برای سیستم‌های ایمنی مشعل در صنایع نفت و گاز، کوره‌های صنعتی و دیگ‌های بخار می‌باشد. با توجه به خروجی دیجیتال و بازه حساسیتی باریک، این سنسور برای کاربردهایی که نیاز به تشخیص دقیق شعله در محیط‌های با نور پس‌زمینه دارند، توصیه می‌شود.
