سنسور تشخیص شعله DURAG مدل D-LX 201/721

آشنایی با سنسور تشخیص شعله DURAG مدل D-LX 201/721

سنسور تشخیص شعله DURAG D-LX 201/721 یک مانیتور شعله اپتیکال فشرده برای پایش ایمن، انتخابی و انعطاف‌پذیر شعله در کاربردهای احتراق صنعتی است. مدل D-LX 201 برای پایش مستقیم شعله یا Direct View و مدل D-LX 721 برای استفاده همراه با سیستم فیبر نوری ارائه می‌شود.

این تجهیز برای واحدهای احتراقی بزرگ با چندین مشعل، فرآیندهای پیچیده، تغییرات بار سریع و سوخت‌های مختلف طراحی شده است. D-LX 201/721 با ارزیابی تشعشعات الکترومغناطیسی شعله در محدوده‌های فرابنفش، مرئی و مادون قرمز، شدت شعله، فرکانس فلیکر و پایداری شعله را بررسی می‌کند.

عملکرد و نحوه کار

D-LX 201/721 بر پایه پایش نوری شعله عمل می‌کند. این تجهیز بخش‌های مشخصی از تشعشعات شعله را در محدوده طیفی UV، Visible و IR دریافت کرده و برای تشخیص وضعیت شعله، شدت و فرکانس فلیکر شعله را تحلیل می‌کند. در نسخه دارای قابلیت تحلیل پایداری شعله، اطلاعات پایداری شعله نیز به صورت Real-Time قابل ارائه است.

این محصول به عنوان یک تجهیز ایمنی با ساختار Self-monitoring و Fail-safe طراحی شده و از زنجیره‌های ایمنی تا سطح SIL 3 در حالت‌های High Demand و Low Demand پشتیبانی می‌کند. خروجی مستقیم رله شعله و خروجی Ready-for-operation برای اعلام وضعیت عملکرد تجهیز در دسترس است.

• پایش اپتیکال شعله در محدوده UV، Visible و IR
• قابل استفاده برای شعله‌های مختلف و شرایط احتراقی متغیر
• تحلیل شدت شعله و فرکانس فلیکر
• قابلیت تحلیل پایداری شعله به صورت Real-Time به صورت Optional
• ساختار Self-monitoring و Fail-safe
• پشتیبانی از زنجیره‌های ایمنی تا SIL 3
• دارای خروجی رله Flame ON/OFF
• دارای خروجی رله Ready-for-operation
• دارای خروجی آنالوگ 0/4 تا 20 mA قابل تنظیم
• دارای نمایشگر محلی LED برای وضعیت تجهیز و شدت شعله

کاربردهای صنعتی

• واحدهای احتراقی پیچیده با تعداد زیاد مشعل
• فرآیندهای احتراق پیوسته
• سیستم‌های احتراق با سوخت‌های متغیر
• نیروگاه‌های سوخت فسیلی شامل لیگنیت، زغال‌سنگ سخت، زیست‌توده، نفت و گاز
• کوره‌ها و تجهیزات ترموپروسس
• واحدهای شیمیایی
• پالایشگاه‌ها
• واحدهای زباله‌سوز
• صنایع پتروشیمی
• صنعت فولاد
• کارخانه‌های سیمان

ویژگی‌های فنی و عملکردی

D-LX 201/721 با منبع تغذیه 24 VDC و توان مصرفی 5 W کار می‌کند و برای شرایط محیطی گسترده از -40 تا +85 درجه سانتی‌گراد قابل استفاده است. در نسخه‌های /86Ex و /87Ex محدوده دمای محیط -40 تا +65 درجه سانتی‌گراد ذکر شده است.

زاویه دید این سنسور 6 درجه است و زمان تشخیص قطع شعله یا FFDT در مقادیر 1، 2، 3 و 5 ثانیه قابل تنظیم است. این مقدار برای هر Range به صورت جداگانه قابل تنظیم اعلام شده است.

ویژگی‌های کلیدی

• برند: DURAG
• مدل: D-LX 201/721
• نوع تجهیز: Compact Flame Monitor
• نوع پایش: Optical Flame Monitoring
• محدوده تشخیص: UV / Visible / IR بسته به نسخه طیفی
• حساسیت طیفی UAF: 280 تا 410 nm
• حساسیت طیفی UA: 190 تا 520 nm
• حساسیت طیفی IG: 780 تا 1800 nm
• منبع تغذیه: 24 VDC, 5 W, PELV
• زاویه تشخیص: 6 درجه
• درجه حفاظت: IP66/IP68، IP65 برای /MP3، IP66 برای نسخه‌های Ex
• ایمنی عملکردی: Self-monitoring and fail-safe تا SIL 3
• خروجی آنالوگ: 0/4 تا 20 mA
• خروجی رله: Flame Relay و Ready-for-operation Relay

طراحی و کیفیت ساخت

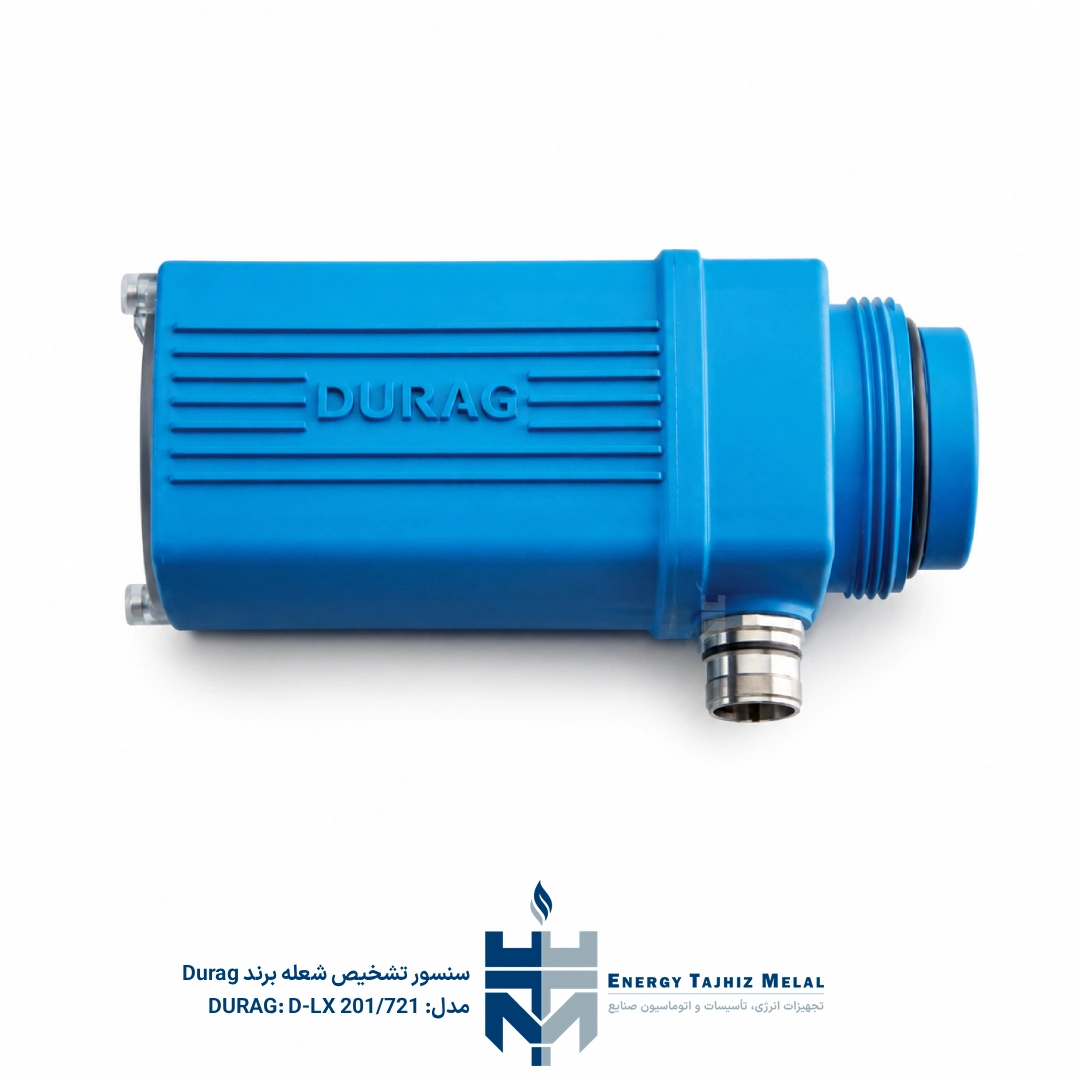

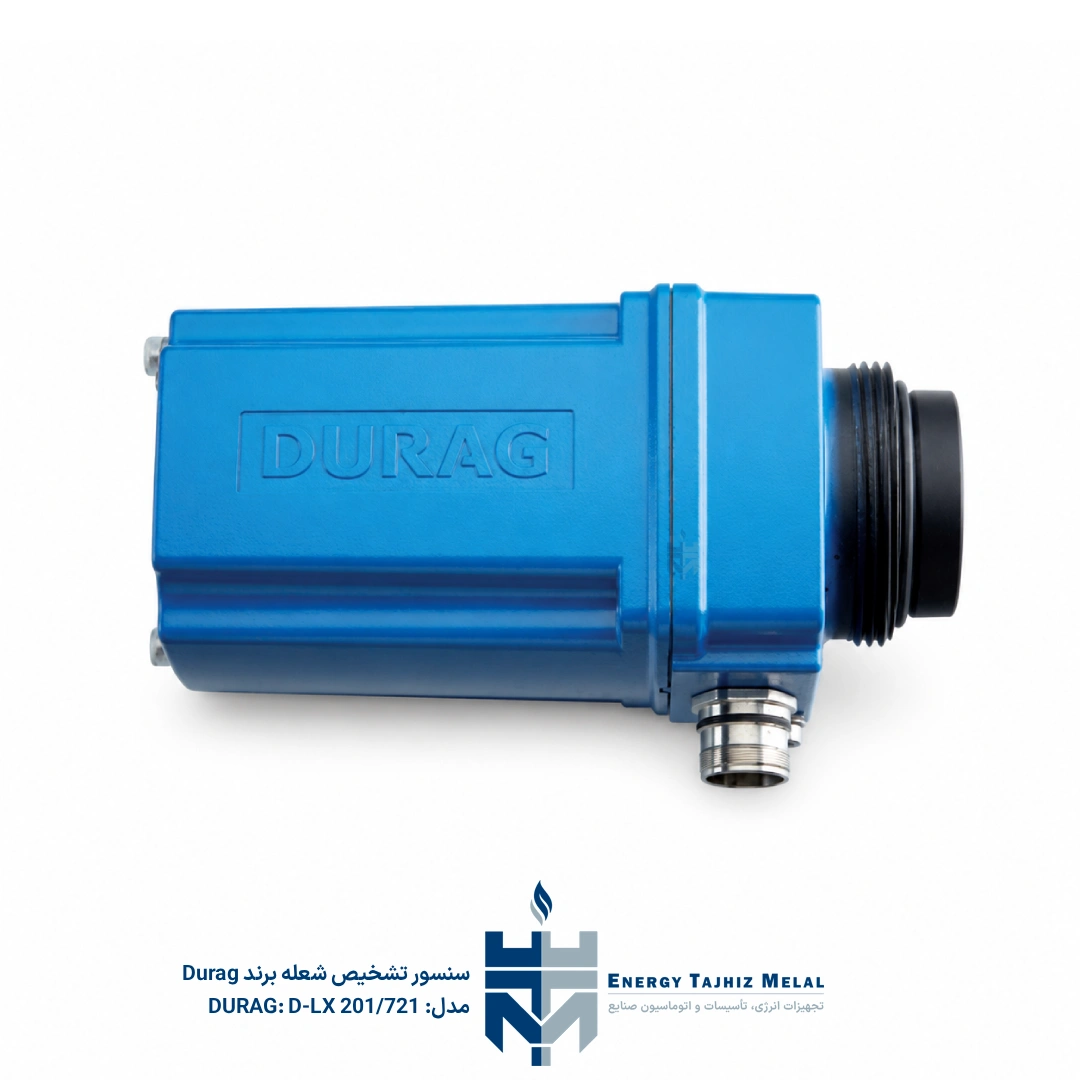

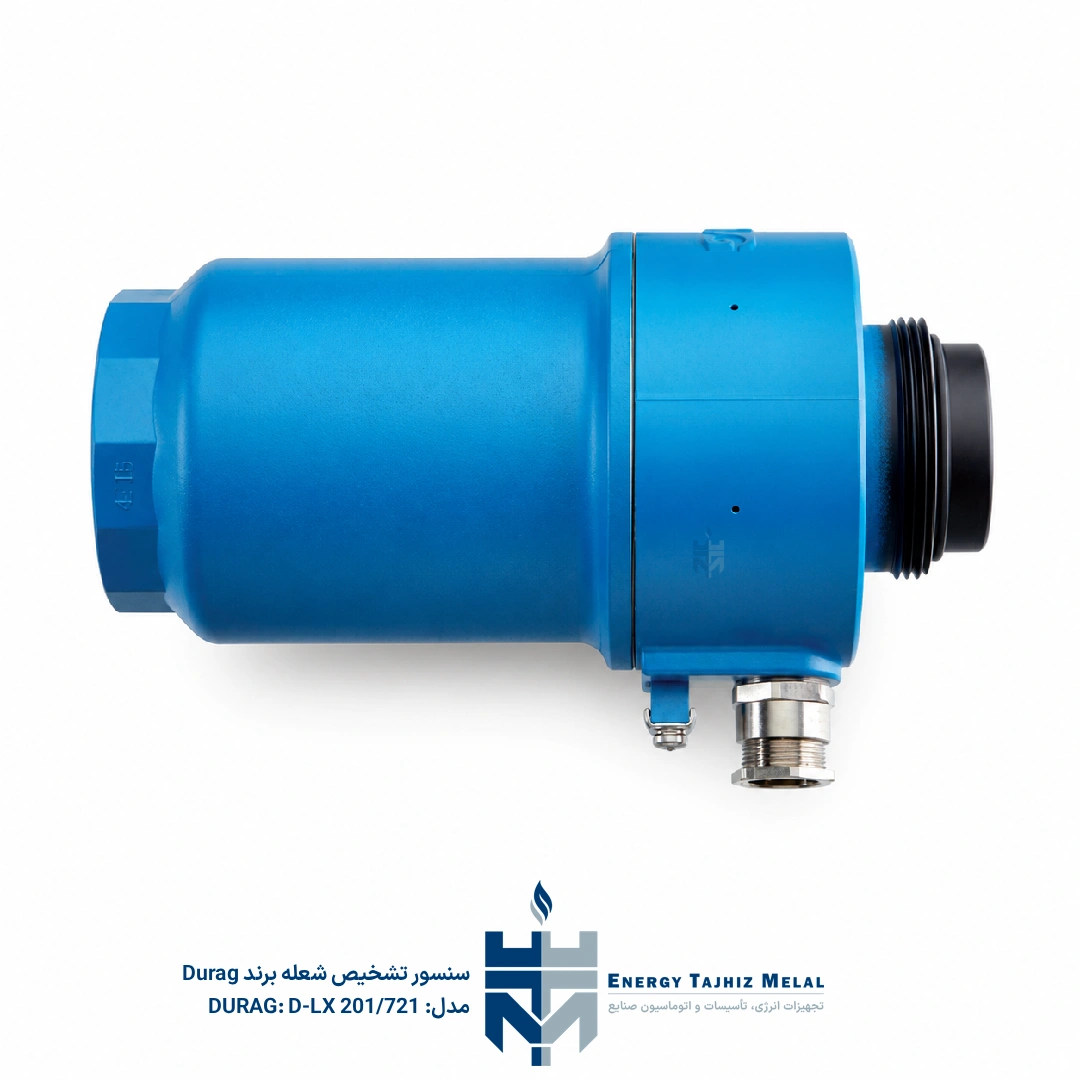

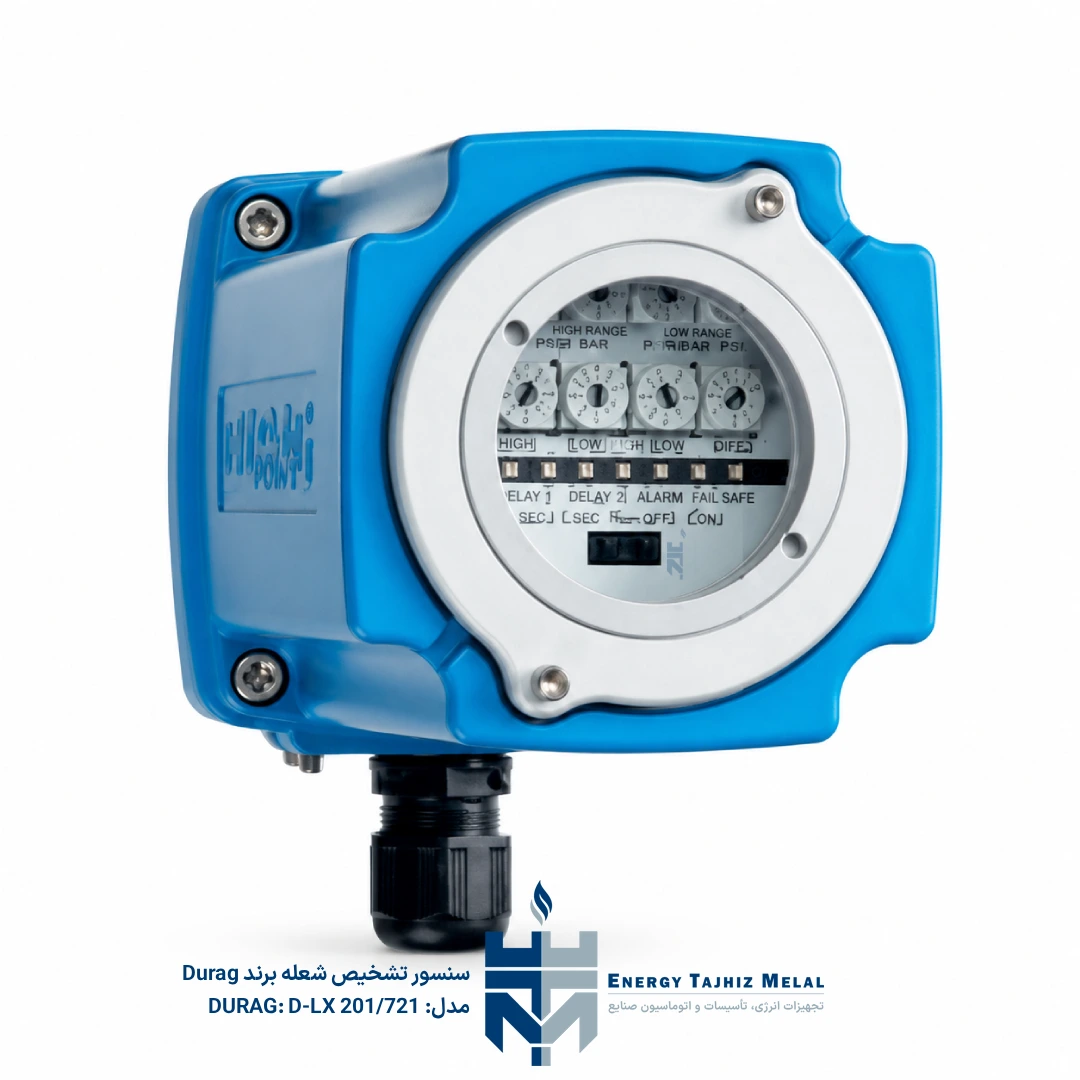

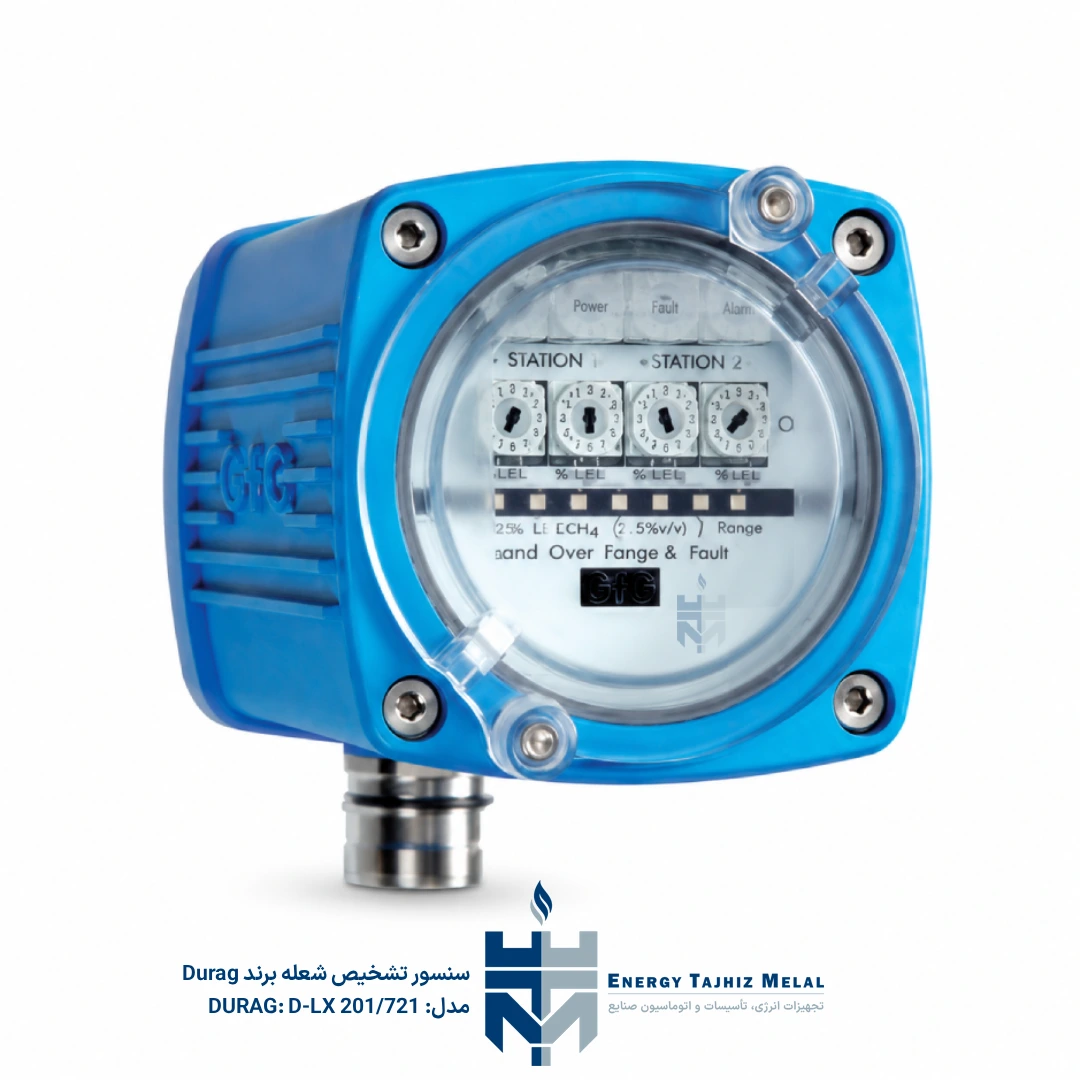

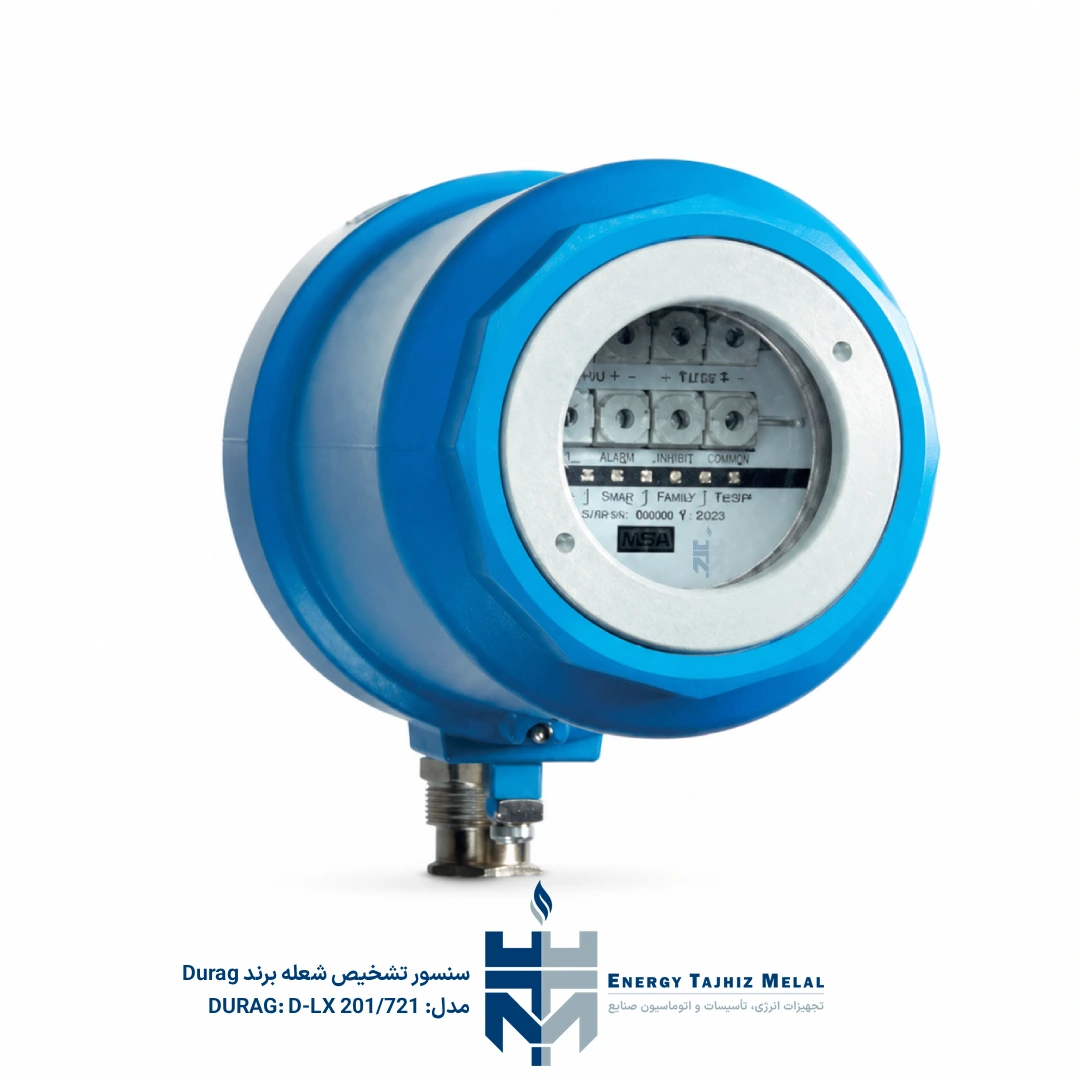

سری D-LX 201/721 در سه نوع محفظه P2، M5 و M4 ارائه می‌شود. محفظه P2 و M5 در نسخه‌های دارای Plug Connector نمایش داده شده‌اند و محفظه M4 برای نسخه‌های Ex Zone 1/21 معرفی شده است. هر سه نوع محفظه امکان مشاهده وضعیت شعله و وضعیت تجهیز را به صورت محلی فراهم می‌کنند.

در چیدمان نصب مدل D-LX 201 برای Direct View، تجهیز می‌تواند همراه با Purge Air Flange و تجهیزات اختیاری مانند Heat/Potential Insulator مدل D-ZS 117، Ball Valve مدل D-ZS 133 و Swivel Mount مدل D-ZS 033 نصب شود. مدل D-LX 721 نیز برای استفاده با سیستم فیبر نوری معرفی شده و در نمونه‌های کاتالوگ با D-LL 703 و D-LL 704 نمایش داده شده است.

مزایای استفاده از محصول

• پایش شعله به صورت انتخابی برای مشعل و سوخت
• قابل استفاده در دمای محیط گسترده بدون نیاز به تجهیزات جانبی گرمایش یا سرمایش در محدوده اعلام‌شده
• رنج دینامیکی گسترده با تنظیم خودکار نسبت به روشنایی شعله
• معماری دوکاناله برای ایمنی بالا همراه با دسترس‌پذیری بالا
• پشتیبانی از Functional Safety تا SIL 3
• دارای گواهی‌ها و نسخه‌های متنوع برای استانداردها و کاربردهای مختلف
• نمایش محلی وضعیت عملکرد، تنظیمات و شدت شعله
• قابلیت تحلیل پایداری شعله به صورت Real-Time در نسخه Optional
• کمک به کنترل ایمن فرآیند در تغییرات سریع بار سیستم احتراق
• کمک به کاهش توقف‌های برنامه‌ریزی‌نشده مشعل از طریق اطلاعات اختصاصی پایداری شعله

استانداردها و تاییدیه‌ها

• Certified to EN 61508 1–7 up to SIL 3
• CE
• TÜV SIL 3
• FM Approved
• EAC
• IECEx
• Lloyd’s Register
• Bureau Veritas
• DVGW
• Explosion Protection برای نسخه‌های مشخص‌شده در کاتالوگ

برای انتخاب سنسور تشخیص شعله DURAG مدل D-LX 201/721 بر اساس نوع شعله، سوخت، شرایط نصب، نیاز به Direct View یا Fibre Optic System، درجه حفاظت و الزامات ایمنی SIL/Ex، با واحد فنی و فروش تماس بگیرید تا مدل مناسب با شرایط پروژه بررسی و استعلام قیمت ارائه شود.
