غبار سنج (آنالایزر هوا) DURAG مدل D-R 290

درباره آنالایزر گرد و غبار DURAG مدل D-R 290

آنالایزر گرد و غبار DURAG D-R 290 یک سیستم اندازه‌گیری پیوسته برای پایش گرد و غبار و کدری در گازهای خروجی دودکش و داکت‌های صنعتی است. این تجهیز با روش Transmission به صورت in-situ، پیوسته و بدون تماس عمل می‌کند و برای اندازه‌گیری غلظت‌های متوسط تا بالای گرد و غبار طراحی شده است.

D-R 290 علاوه بر اندازه‌گیری opacity و absorbance، قابلیت کالیبره شدن بر اساس غلظت گرد و غبار بر حسب mg/m³ را دارد. این محصول دارای رنج اندازه‌گیری گرد و غبار از 0 تا 80 mg/m³ به عنوان حداقل و تا 0 تا 4000 mg/m³ به عنوان حداکثر رنج اندازه‌گیری است. کمترین رنج اندازه‌گیری تاییدشده برای این تجهیز 0 تا 15 mg/m³ اعلام شده است.

عملکرد و نحوه کار

DURAG D-R 290 بر اساس اصل اندازه‌گیری انتقالی کار می‌کند. در این روش، نور از یک سمت مسیر اندازه‌گیری ارسال شده و پس از عبور از گاز داخل داکت یا دودکش، توسط واحد مقابل دریافت می‌شود. تغییرات شدت نور عبوری برای تعیین کدری، جذب نوری و غلظت گرد و غبار مورد استفاده قرار می‌گیرد.

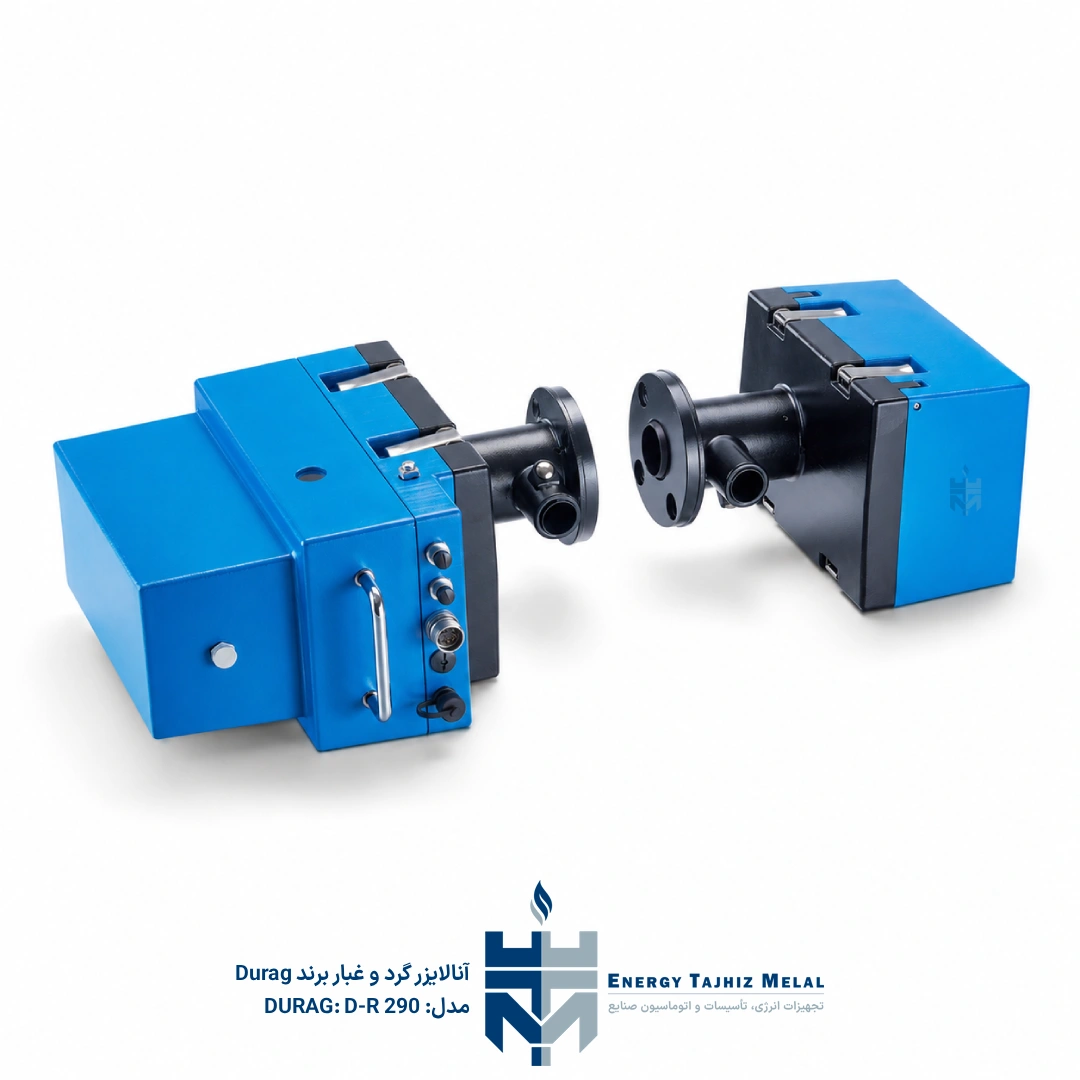

این سیستم از دو بخش اصلی شامل measuring head و reflector تشکیل شده و به صورت درجا روی داکت یا دودکش نصب می‌شود. تجهیز دارای عملکردهای کنترلی خودکار از جمله اندازه‌گیری نقطه صفر، اندازه‌گیری نقطه مرجع و اندازه‌گیری و جبران‌سازی آلودگی اپتیکی است.

• اندازه‌گیری پیوسته گرد و غبار
• اندازه‌گیری opacity و optical density / absorbance
• اندازه‌گیری درجا، بدون تماس و پیوسته
• مناسب برای غلظت‌های متوسط تا بالای گرد و غبار
• دارای کنترل خودکار نقطه صفر و نقطه مرجع
• دارای اندازه‌گیری و جبران‌سازی خودکار آلودگی
• امکان بررسی تعمیر و نگهداری و خطی بودن بدون باز کردن تجهیز
• دارای خروجی آنالوگ، خروجی دیجیتال، RS 485 Modbus RTU و mini USB

کاربردهای صنعتی

• پایش انتشار آلاینده‌ها در دودکش‌های صنعتی
• اندازه‌گیری گرد و غبار در گازهای خروجی
• اندازه‌گیری opacity در مسیر دودکش یا داکت
• کاربرد در سیستم‌های پایش مداوم آلایندگی
• کنترل و پایش فرآیندهای دارای غلظت متوسط تا بالای گرد و غبار
• کاربرد در پایش رسمی انتشار آلاینده‌ها مطابق الزامات زیست‌محیطی

ویژگی‌های فنی و عملکردی

D-R 290 با منبع تغذیه 24 VDC کار می‌کند و درجه حفاظت آن IP65 مطابق DIN EN 60529 است. محدوده دمای محیط برای نسخه استاندارد -40 تا +60 درجه سانتی‌گراد، برای نسخه ATEX برابر -30 تا +60 درجه سانتی‌گراد و برای نسخه IECEx برابر -20 تا +60 درجه سانتی‌گراد ذکر شده است.

در شرایط عملیاتی داخل داکت، این تجهیز برای دمای گاز تا حداکثر 250°C قابل استفاده است و نسخه اختیاری آن تا 1000°C نیز در دیتاشیت ذکر شده است. رطوبت نسبی مجاز داخل داکت 0 تا 95% بدون میعان و فشار نسبی داخل داکت -50 تا +20 hPa است. برای نسخه‌های ATEX/IECEx فشار نسبی داخل داکت -50 تا 0 hPa اعلام شده است.

ویژگی‌های کلیدی

• برند: DURAG
• مدل: D-R 290
• نوع تجهیز: Dust and Opacity Monitor
• اصل اندازه‌گیری: Transmission
• نوع نصب و عملکرد: in-situ، continuous، contactless
• کمترین رنج تاییدشده: 0 تا 15 mg/m³
• رنج گرد و غبار: 0 تا 80 mg/m³ تا 0 تا 4000 mg/m³
• رنج opacity: حداقل 0 تا 20%، حداکثر 0 تا 100%
• رنج absorbance: حداقل 0 تا 0.1، حداکثر 0 تا 2.0
• منبع تغذیه: 24 VDC
• درجه حفاظت: IP65
• استانداردها و تاییدیه‌ها: QAL1، TÜV، MCERTS
• حفاظت انفجاری: ATEX و IECEx به صورت قابل ارائه

طراحی و کیفیت ساخت

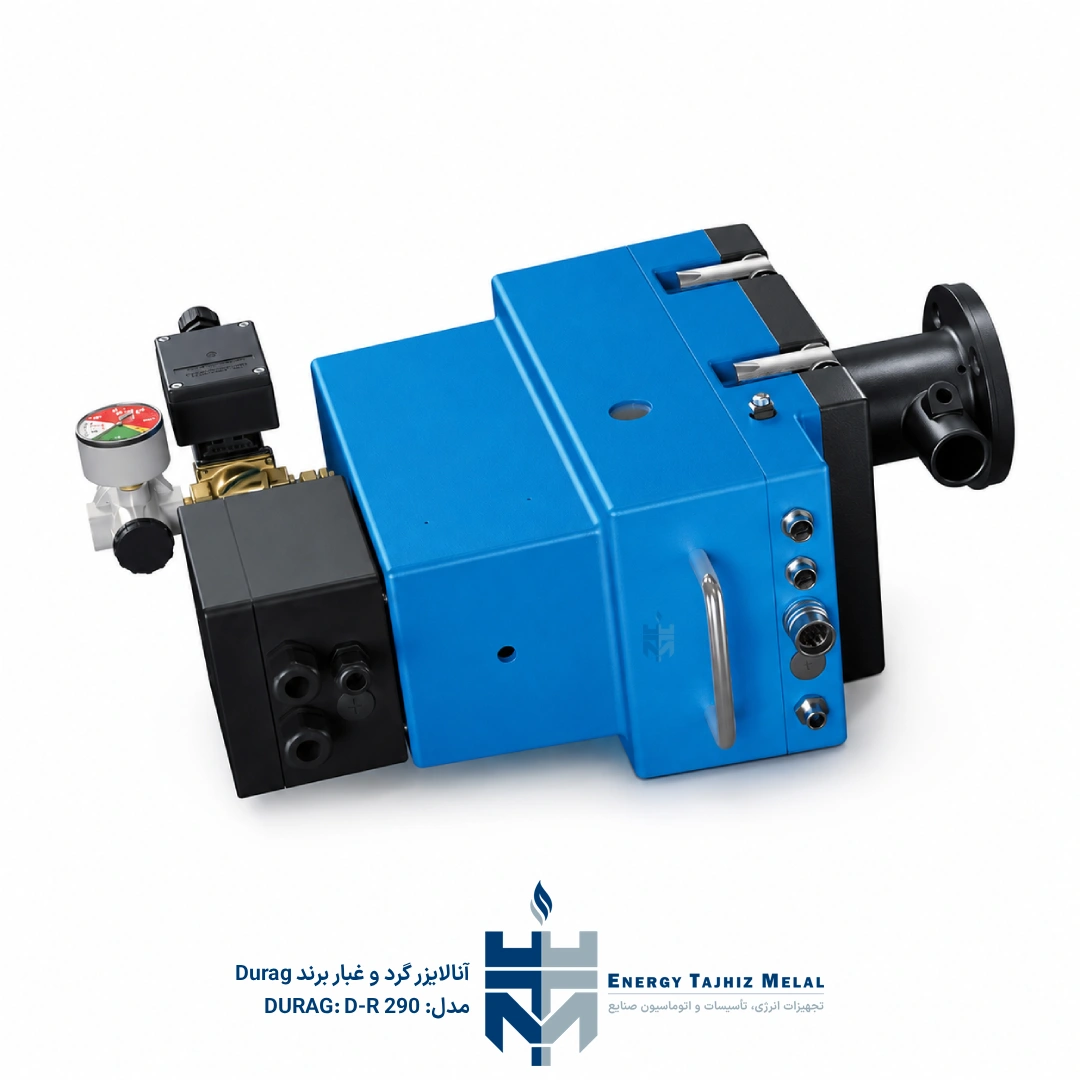

D-R 290 به صورت یک سیستم متشکل از measuring head و reflector طراحی شده است. محفظه تجهیز از آلومینیوم رنگ‌شده ساخته شده و برای نصب داخل یا خارج از محیط بسته قابل استفاده است. طبق دیتاشیت، برای نصب در فضای باز استفاده از پوشش محافظ آب‌وهوا الزامی اعلام شده است.

این سیستم می‌تواند همراه با نرم‌افزار D-ESI 100، ترمینال باکس D-TB 100، واحد هوای پاک‌سازی D-BL یا واحد عملیاتی D-ISC 100 استفاده شود. همچنین در دیاگرام پیکربندی سیستم، امکان ارتباط از طریق 4 تا 20 mA، Modbus RTU، Modbus TCP و Profibus با تجهیزات جانبی نمایش داده شده است.

مزایای استفاده از محصول

• مناسب برای پایش رسمی انتشار آلاینده‌ها
• اندازه‌گیری قابل اطمینان گرد و غبار در غلظت‌های متوسط تا بالا
• نصب کم‌جا و ساده
• طول عمر بالا و دسترس‌پذیری مناسب در شرایط سخت صنعتی
• نیاز کم به تعمیر و نگهداری
• اندازه‌گیری بدون تماس و بدون قرارگیری مستقیم قطعات سنجش در مسیر گاز
• دارای کنترل خودکار نقطه صفر، نقطه مرجع و جبران آلودگی
• امکان بررسی خطی بودن و نگهداری بدون دمونتاژ تجهیز

استانداردها و تاییدیه‌ها

• QAL1
• TÜV
• MCERTS
• IED 2010/75/EU
• EN 15267-1
• EN 15267-2
• EN 15267-3
• EN 14181
• US EPA 40 CFR 60 PS 1 / PS 11
• ASTM 6216-20
• 13th / 17th / 27th / 30th BImSchV
• TA Luft
• ATEX به صورت قابل ارائه
• IECEx به صورت قابل ارائه

برای انتخاب آنالایزر گرد و غبار DURAG مدل D-R 290 بر اساس قطر داکت، دمای گاز، رنج اندازه‌گیری، نیاز به ATEX/IECEx، نوع خروجی و الزامات پایش آلایندگی، با واحد فنی و فروش تماس بگیرید تا مشخصات تجهیز با شرایط پروژه بررسی و استعلام قیمت ارائه شود.
