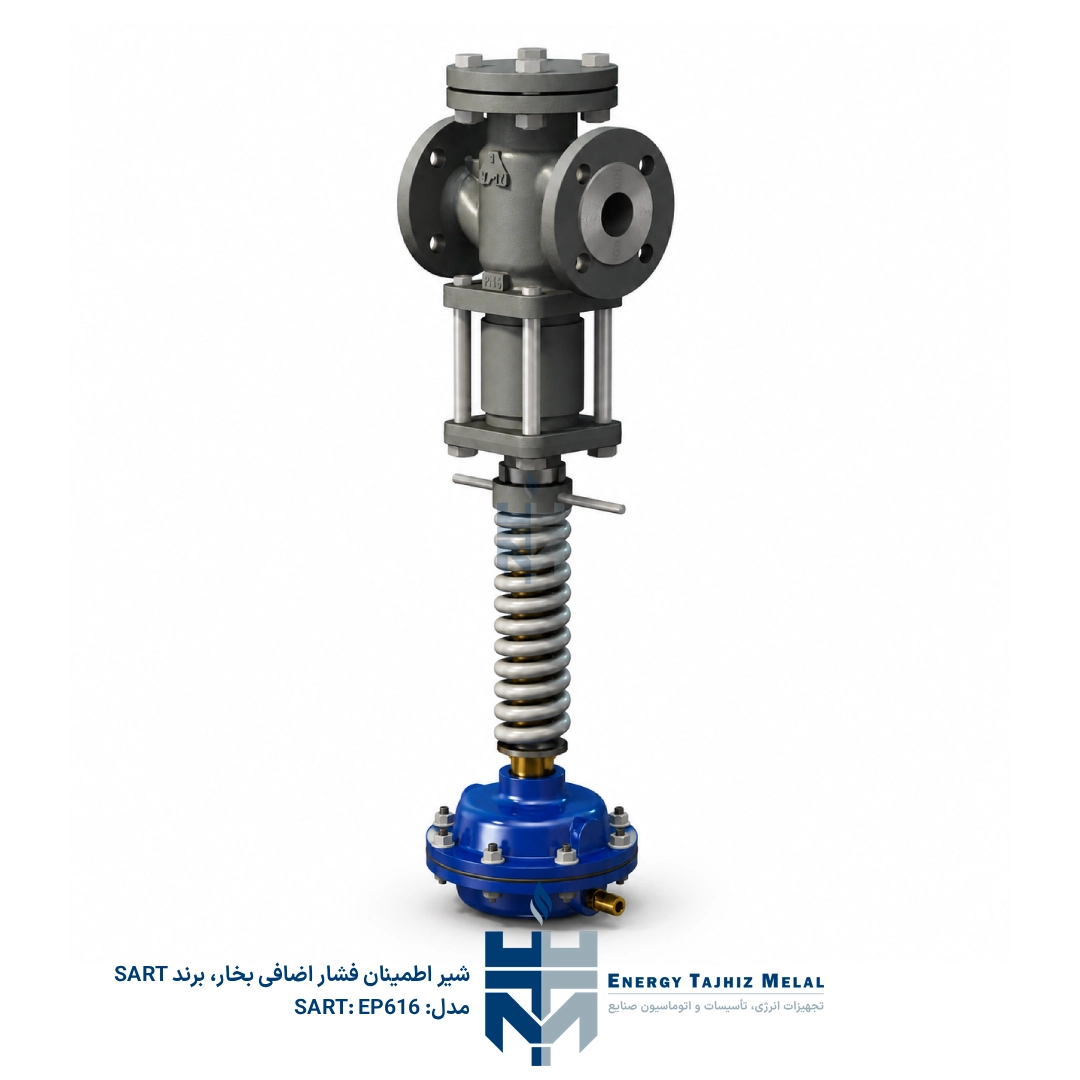

شیر اطمینان فشار اضافی بخار SART مدل EP616

آشنایی با شیر اطمینان فشار اضافی بخار SART مدل EP616

شیر اطمینان فشار اضافی بخار SART مدل EP616 یک Excess Pressure Valve خودعملگر برای کنترل فشار بالادست در خطوط بخار و فرآیندهای صنعتی است. این تجهیز بدون نیاز به انرژی کمکی کار می‌کند و برای فرآیندهایی طراحی شده که در آن‌ها کنترل، تخلیه یا مدیریت فشار اضافی در سمت ورودی شیر اهمیت دارد.

مدل EP616 در کاتالوگ SART به‌عنوان یک Déverseur یا شیر فشار اضافی معرفی شده است. این شیر به‌طور ویژه برای تأسیسات بخار مناسب است و طبق دیتاشیت، امکان استفاده از آن برای مایعات و گازها نیز وجود دارد. ساختار شیر از نوع Direct Passage Valve با Single Direct Seat است و برای همه سیالات از External Impulse استفاده می‌کند.

عملکرد و نحوه کار

شیر فشار اضافی SART EP616 فشار بالادست را نسبت به مقدار تنظیم‌شده کنترل می‌کند. با افزایش فشار بالادست، شیر به‌صورت متناسب باز می‌شود تا فشار اضافی کنترل گردد. عملکرد شیر کاملاً مکانیکی و خودعملگر است و نیازی به برق، هوای ابزار دقیق یا انرژی کمکی ندارد.

مقدار فشار تنظیمی یا Set Point با استفاده از هندویل تنظیم می‌شود. هندویل با فشرده‌سازی بیشتر یا کمتر فنر، مقدار فشار تنظیمی مورد نظر را تعیین می‌کند. انتخاب رنج تنظیم فشار بر اساس فشار بالادست مورد نیاز و جدول‌های رنج تنظیم انجام می‌شود.

• شیر فشار اضافی خودعملگر بدون نیاز به انرژی کمکی
• کنترل فشار بالادست نسبت به مقدار تنظیم‌شده
• باز شدن متناسب شیر با افزایش فشار بالادست
• مناسب برای تأسیسات بخار
• قابل استفاده برای مایعات و گازها طبق دیتاشیت
• ساختار Direct Passage Valve
• طراحی Single Direct Seat
• External Impulse برای همه سیالات
• قابل ارائه با آب‌بندی ساقه توسط دو O-ring از جنس FKM
• قابل ارائه با آب‌بندی ساقه توسط Bellows استنلس استیل

کاربردهای صنعتی

• کنترل فشار بالادست در خطوط بخار
• مدیریت فشار اضافی در تأسیسات بخار صنعتی
• کاربرد در خطوط بخار اشباع همراه با پات کندانس
• استفاده در خطوط سیال حرارتی با تجهیزات جانبی مناسب
• استفاده در خطوط مایعات و گازها طبق شرایط کاری اعلام‌شده
• نصب در خطوط اصلی فرآیندی همراه با فیلتر، بای‌پس، مانومتر و شیر ایمنی

ویژگی‌های فنی و عملکردی

شیر SART EP616 در نسخه فلنجی از سایز DN25 تا DN80 و در نسخه دنده‌ای از ½ تا 2 اینچ معرفی شده است. در جدول ابعادی، نسخه دنده‌ای/جوشی برای سایزهای 1 تا 2 اینچ و نسخه فلنجی برای سایزهای DN25 تا DN80 ارائه شده است.

اتصال فلنجی این مدل شامل PN16 تا PN40 و همچنین ANSI Class 150 و Class 300 است. طراحی شیر مطابق ANSI B16-34 PN50 ذکر شده و مقدار Kvs برای این مدل در بازه 4 تا 42 m³/h قرار دارد. بازه فشار تنظیمی کلی نیز 0.1 تا 15.0 bar است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: EP616
• نوع تجهیز: شیر فشار اضافی بخار
• نام انگلیسی: Excess Pressure Valve
• نوع عملکرد: خودعملگر، بدون انرژی کمکی
• نوع کنترل: کنترل فشار بالادست
• نوع شیر: Direct Passage Valve
• نوع سیت: Single Direct Seat
• سایز فلنجی: DN25 تا DN80
• کلاس اتصال: PN16 تا PN40، Class 150 و Class 300
• Kvs: از 4 تا 42 m³/h
• رنج تنظیم فشار: 0.1 تا 15.0 bar
• کلاس نشتی: Class IV مطابق ANSI B16 104
• حداکثر دمای شیر: 200°C با O-ring FKM و 350°C با Bellows استنلس استیل
• تاییدیه‌ها: PED / DESP، ATEX II 2 G/D، ISO 9001

طراحی و کیفیت ساخت

بدنه شیر EP616 از فولاد 1.0619 / A216 WCB-WCC یا استنلس استیل 1.4408 / A351 CF8M قابل انتخاب است. پلاگ، سیت و استم از استنلس استیل ساخته می‌شوند. گسکت‌ها از جنس Graphite و اورینگ‌ها از جنس FKM هستند.

در ساختار شیر، دو نوع آب‌بندی ساقه برای محدودیت دمایی متفاوت ذکر شده است: آب‌بندی با دو عدد O-ring از جنس FKM با حداکثر دمای شیر 200°C و آب‌بندی با Bellows استنلس استیل با حداکثر دمای شیر 350°C. همچنین در لیست آپشن‌ها، Bellows ایمنی، پلاگ سوراخ‌دار ضد نویز، سیت و پلاگ استلایت‌شده و پلاگ با آب‌بندی نرم PTFE ذکر شده است.

مزایای استفاده از محصول

• کنترل فشار بالادست بدون نیاز به برق یا هوای ابزار دقیق
• طراحی مناسب برای تأسیسات بخار
• قابل استفاده برای مایعات و گازها طبق دیتاشیت
• نرخ نشتی پایین‌تر از 0.01% Kvs
• کلاس نشتی Class IV مطابق ANSI B16 104
• قابل ارائه با بدنه فولادی یا استنلس استیل
• امکان استفاده از پات کندانس برای سرویس بخار
• امکان استفاده از Bellows استنلس استیل برای دمای بالاتر شیر
• قابل ارائه با پلاگ سوراخ‌دار ضد نویز
• قابل ارائه با PTFE Soft Seal Cone تا دمای 200°C
• قابل ارائه با Seat و Cone استلایت‌شده
• قابل ارائه به‌صورت Device without Copper Alloy

استانداردها و تاییدیه‌ها

• PED / DESP
• ATEX II 2 G/D
• ISO 9001
• ANSI B16-34 PN50
• ANSI B16 104
• NF EN 12516-1
• NF EN 12516-2

برای انتخاب شیر اطمینان فشار اضافی بخار SART مدل EP616، لازم است فشار بالادست، مقدار Set Point، نوع سیال، دمای کاری، مقدار Kvs، سایز خط، کلاس فلنج، متریال بدنه، نوع دیافراگم، نیاز به پات کندانس، نوع آب‌بندی ساقه و آپشن‌های مورد نیاز بررسی شود تا انتخاب فنی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام گیرد.
