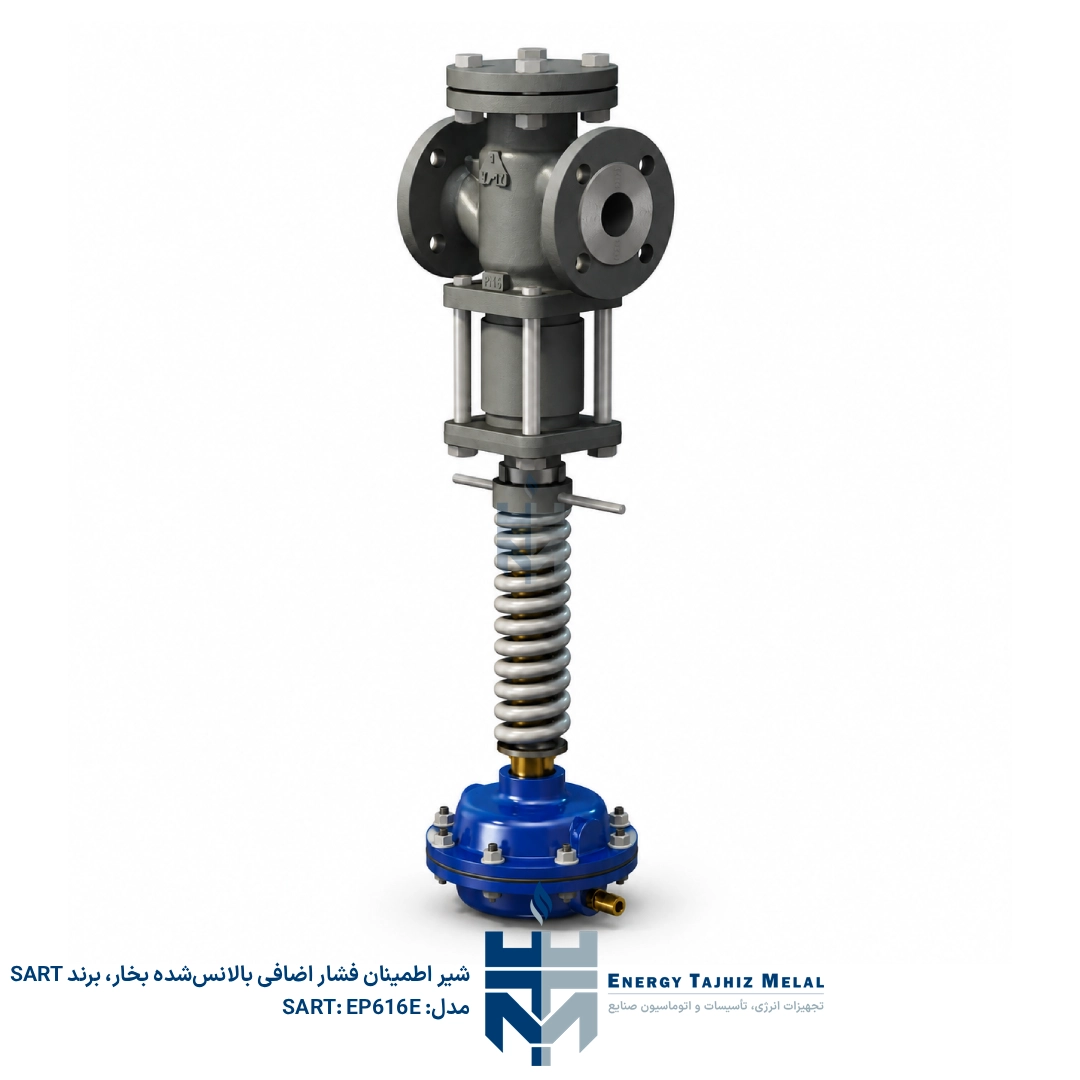

شیر اطمینان فشار اضافی بالانس‌شده بخار SART مدل EP616E

درباره شیر اطمینان فشار اضافی بالانس‌شده بخار SART مدل EP616E

شیر اطمینان فشار اضافی بالانس‌شده بخار SART مدل EP616E یک Balanced Excess Pressure Valve خودعملگر برای کنترل فشار بالادست در خطوط بخار و فرآیندهای صنعتی است. این تجهیز بدون نیاز به انرژی کمکی کار می‌کند و برای فرآیندهایی طراحی شده که در آن‌ها کنترل، تخلیه یا مدیریت فشار اضافی در سمت ورودی شیر اهمیت دارد.

مدل EP616E در کاتالوگ SART به‌عنوان یک شیر فشار اضافی بالانس‌شده معرفی شده است. بالانس این مدل از طریق Bellows در سایزهای DN25 تا DN50 یا از طریق Piston در سایزهای DN65 تا DN100 انجام می‌شود. این شیر به‌طور ویژه برای تأسیسات بخار مناسب است و طبق دیتاشیت، امکان استفاده از آن برای مایعات و گازها نیز وجود دارد.

عملکرد و نحوه کار

شیر فشار اضافی بالانس‌شده SART EP616E فشار بالادست را نسبت به مقدار تنظیم‌شده کنترل می‌کند. با افزایش فشار بالادست، شیر به‌صورت متناسب باز می‌شود و با عبور دادن سیال، فشار اضافی را کنترل می‌کند. عملکرد تجهیز مکانیکی و خودعملگر است و نیازی به برق، هوای ابزار دقیق یا انرژی کمکی ندارد.

مقدار فشار تنظیمی یا Set Point با استفاده از هندویل تنظیم می‌شود. هندویل با فشرده‌سازی بیشتر یا کمتر فنر، مقدار فشار تنظیمی مورد نظر را تعیین می‌کند. در هنگام نصب، اکچویتور از طریق خط ایمپالس به پایپینگ متصل می‌شود و این خط می‌تواند همراه با پات کندانس باشد.

• شیر فشار اضافی بالانس‌شده خودعملگر بدون نیاز به انرژی کمکی
• کنترل فشار بالادست نسبت به مقدار تنظیم‌شده
• باز شدن متناسب شیر با افزایش فشار بالادست
• مناسب برای تأسیسات بخار
• قابل استفاده برای مایعات و گازها طبق دیتاشیت
• بالانس‌شده با Bellows در سایزهای DN25 تا DN50
• بالانس‌شده با Piston در سایزهای DN65 تا DN100
• ساختار Direct Passage Valve
• طراحی Single Direct Seat
• دارای External Impulse برای همه سیالات
• مجهز به Perforated Skirt Valve برای کاهش نویز

کاربردهای صنعتی

• کنترل فشار بالادست در خطوط بخار
• مدیریت فشار اضافی در تأسیسات بخار صنعتی
• کاربرد در خطوط بخار اشباع همراه با پات کندانس
• استفاده در خطوط سیال حرارتی با امکان تجهیز به Safety Bellows
• استفاده در خطوط مایعات و گازها طبق شرایط کاری اعلام‌شده
• نصب در خطوط اصلی فرآیند همراه با فیلتر، بای‌پس، مانومتر و شیر ایمنی
• کاربرد در فرآیندهایی که کنترل فشار بدون برق یا هوای ابزار دقیق مورد نیاز است

ویژگی‌های فنی و عملکردی

شیر SART EP616E در نسخه فلنجی از سایز DN25 تا DN100 ارائه می‌شود. کلاس اتصال فلنجی این مدل شامل PN16 تا PN40 و همچنین ANSI Class 150 و ANSI Class 300 است. طراحی شیر مطابق ANSI B16-34 PN50 ذکر شده است.

در بخش ویژگی‌های خاص دیتاشیت، بازه Kvs برابر 6 تا 71 و بازه فشار تنظیمی برابر 0.1 تا 15.6 bar اعلام شده است. در جدول مقادیر Kvs نیز بسته به سایز DN و قطر سیت، مقادیر مختلفی از 3 تا 108 m³/h نمایش داده شده است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: EP616E
• نوع تجهیز: شیر فشار اضافی بالانس‌شده بخار
• نام انگلیسی: Balanced Excess Pressure Valve
• نوع عملکرد: خودعملگر، بدون انرژی کمکی
• نوع کنترل: کنترل فشار بالادست
• نوع بالانس: Bellows یا Piston بسته به سایز
• نوع شیر: Direct Passage Valve
• نوع سیت: Single Direct Seat
• سایز اتصال فلنجی: DN25 تا DN100
• کلاس فلنج: PN16 تا PN40، Class 150 و Class 300
• رنج تنظیم فشار: 0.1 تا 15.6 bar
• کلاس نشتی: Class IV مطابق ANSI B16 104
• تاییدیه‌ها: PED / DESP، ATEX II 2 G/D، ISO 9001

طراحی و کیفیت ساخت

بدنه شیر EP616E از فولاد 1.0619 / A216 WCB-WCC یا استنلس استیل 1.4408 / A351 CF8M قابل انتخاب است. پلاگ، سیت، استم و تige intermédiaire از استنلس استیل ساخته می‌شوند. در سایزهای DN25 تا DN50 از Bellows استنلس استیل برای بالانس استفاده شده و در سایزهای DN65 تا DN100، بالانس از طریق پیستون استنلس استیل انجام می‌شود.

گسکت‌های اصلی از جنس Graphite، اورینگ‌ها از جنس FKM و Balancing Gasket در نسخه پیستونی از جنس PTFE / 1.4310 معرفی شده است. برای سرویس سیال حرارتی، امکان تجهیز شیر به Safety Bellows علاوه بر Bellows یا Piston بالانس نیز در دیتاشیت ذکر شده است.

مزایای استفاده از محصول

• کنترل فشار بالادست بدون نیاز به برق یا هوای ابزار دقیق
• طراحی مناسب برای تأسیسات بخار
• قابل استفاده برای مایعات و گازها طبق دیتاشیت
• ساختار بالانس‌شده با Bellows یا Piston بسته به سایز
• کاهش اثر فشار روی عملکرد شیر در مقایسه با نسخه غیر بالانس
• استفاده از Perforated Skirt Valve برای کاهش نویز
• نرخ نشتی کمتر از 0.01% Kvs
• کلاس نشتی Class IV مطابق ANSI B16 104
• قابل ارائه با بدنه فولادی یا استنلس استیل
• قابل ارائه با پات کندانس برای سرویس بخار
• قابل ارائه با Safety Bellows
• قابل ارائه با فلنج‌های ANSI Class 150 و Class 300

استانداردها و تاییدیه‌ها

• PED / DESP
• ATEX II 2 G/D
• ISO 9001
• ANSI B16-34 PN50
• ANSI B16 104
• NF EN 12516-1
• NF EN 12516-2

برای انتخاب شیر اطمینان فشار اضافی بالانس‌شده بخار SART مدل EP616E، لازم است فشار بالادست، مقدار Set Point، نوع سیال، دمای کاری، مقدار Kvs، سایز DN، کلاس فلنج، متریال بدنه، نوع بالانس، نیاز به پات کندانس و الزامات نصب بررسی شود تا انتخاب فنی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام گیرد.
