کنترلر مشعل زیمنس LME71.111A2؛ ماژول احتراق الکترونیکی برای مشعلهای گازسوز و دوگانهسوز با شعله مدولار یا تکمرحلهای. مجهز به تایمر داخلی دقیق، ایمن مطابق با استاندارد EN 298، قابل نصب روی Socket LOA… و قابل اتصال به ماژولهای تشخیصی مانند OCI400—راهکاری مطمئن برای کاربردهای صنعتی سبک تا نیمهسنگین.

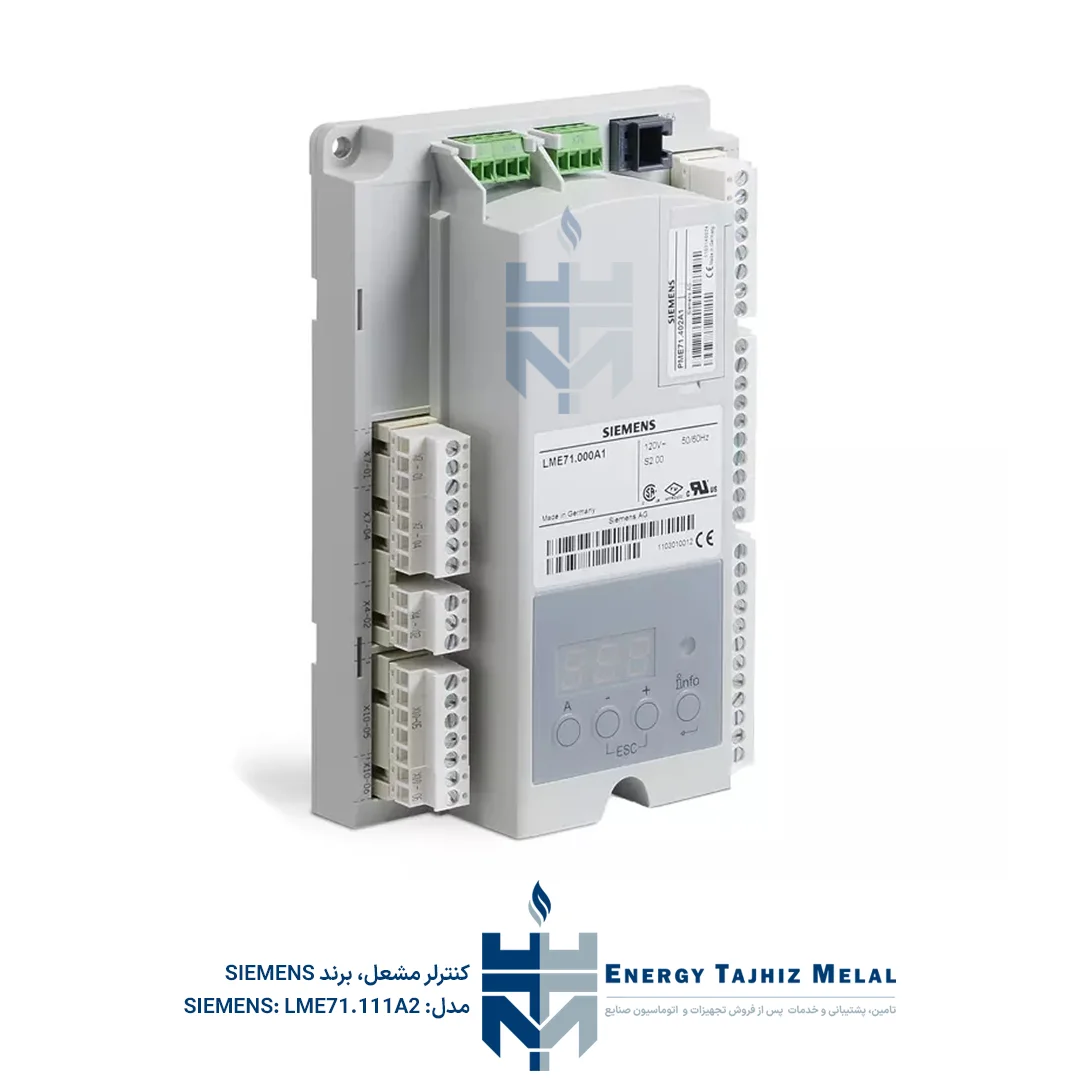

کنترلر مشعل زیمنس-مدل LME71.111A2
شناسه: ETMS-LME71111A2
ویژگیها
برق ورودی
230V AC 50Hz
درجه حفاظت
40
دمای کارکرد
-20 ... +60 °C
تعداد سوخت قابل کنترل
تک سوخت
تعداد سروو موتور قابل اتصال
0
عملکرد
متناوب
- هزینه حمل و نقل جدا محاسبه میگردد.
- جهت مرجوع کردن کالا، لطفاً کالا را پلمپ شده و بدون استفاده باقی داشته باشید و درخواست مرجوعی را حداکثر تا 10 روز پس از دریافت کالا ارسال نمایید.
تضمین اصالت کالا
گارانتی محصولات
خدمات پس از فروش
مشاوره پیش از خرید
کنترلر مشعل زیمنس مدل LME71.111A2
ماژول LME71.111A2 یک کنترلر احتراق الکترونیکی ساخت شرکت Siemens است که
برای مشعلهای گازسوز یا دوگانهسوز با شعله مدولار یا تکمرحلهای طراحی شده است.
این کنترلر با رعایت استاندارد EN 298، ایمنی بالا و نظارت دقیق بر توالی راهاندازی
و عملکرد شعله را تضمین میکند.
عملکرد و فرآیند احتراق
عملکرد این ماژول مبتنی بر یک میکروکنترلر داخلی است که مراحل مختلف احتراق را بهصورت
تعریفشده کنترل میکند:
- Pre-purge: تهویه اولیه محفظه احتراق توسط فن با سرعت کامل برای حذف هرگونه گاز باقیمانده.
- جرقهزنی و شعلهگیری: فعالسازی جرقهزن همزمان با فرمان به شیر گاز مرحله اول.
- تأیید شعله: سنسور UV یا یونیزاسیون در بازه ۳ تا ۵ ثانیه وجود شعله را بررسی میکند؛ در غیر این صورت سیستم وارد حالت ایمنی (Lockout) میشود.
مدیریت زمانبندی
این ماژول دارای تایمر داخلی دقیق برای مدیریت مقادیر زمانی مختلف است، از جمله:
- tSA: مدت زمان جرقهزنی
- tF: زمان تثبیت شعله
- tP: زمان پیشتهویه
- tOFF: زمان پستهویه
این پارامترها قابل تنظیم نیستند، اما در ترکیب با واحدهای نمایشی مانند AZL2 یا نرمافزار
ACS410 امکان مانیتورینگ اطلاعات و ثبت خطا وجود دارد.
ویژگیهای الکتریکی
این کنترلر با ولتاژ 230V AC / 50-60Hz کار میکند و خروجیهای آن بهصورت رلهای
برای کنترل اجزایی مانند فن، شیر گاز و جرقهزن طراحی شدهاند.
- جریان راهاندازی رلهها: حدود 3A لحظهای
- جریان پیوسته: حدود 1A
- نصب مستقیم روی Socket سری LOA… برای تعویض سریع
قابلیتهای ارتباطی
ماژول LME71.111A2 فاقد پورت شبکه داخلی است، اما با استفاده از
ماژول واسط OCI400 میتوان آن را به ابزارهای تشخیصی متصل کرد.
از این طریق امکان خواندن دادههای توالی، شناسایی زودهنگام خطا و تهیه گزارشهای تحلیلی فراهم میشود.
کاربرد
کنترلر LME71.111A2 راهکاری مطمئن برای کاربردهای صنعتی سبک تا نیمهسنگین است؛
جایی که نیاز به ایمنی بالا، ثبات عملکرد احتراق و قابلیت نظارت حرفهای وجود دارد،
بدون اینکه هزینههای بالای سیستمهای پیشرفتهتر مانند سری LMV تحمیل شود.
| برق ورودی | 230V AC 50Hz |
|---|---|
| درجه حفاظت | 40 |
| دمای کارکرد | -20 ... +60 °C |
| تعداد سوخت قابل کنترل | تک سوخت |
| تعداد سروو موتور قابل اتصال | 0 |
| عملکرد | متناوب |
| کنترل اینورتر | دارد |
| تاریخچه خطا | دارد |
| تنظیم به وسیله رابط کاربری | دارد |
| رابط کاربری گرافیکی | ندارد |
| نمودار هوا و سوخت مجزا | دارد |
| اتصال سنسور فشار گاز | ندارد |
| اتصال سنسور فشار هوا | ندارد |
| تست نشتی خط گاز داخلی | دارد |
| کنترل بار داخلی | ندارد |
| سیگنال خروجی PWM | دارد |
| اتصال به کنترل لود خارجی سیگنال دیجیتال | دارد |
| اتصال به کنترل لود خارجی سیگنال آنالوگ | ندارد |
| ابعاد | 10,3 × 10,3 × 6,4 میلیمتر |
| وزن | 0.18 kg |
کاتالوگ محصول
کاتالوگ کنترلر مشعل زیمنس-مدل LME71.111A2
