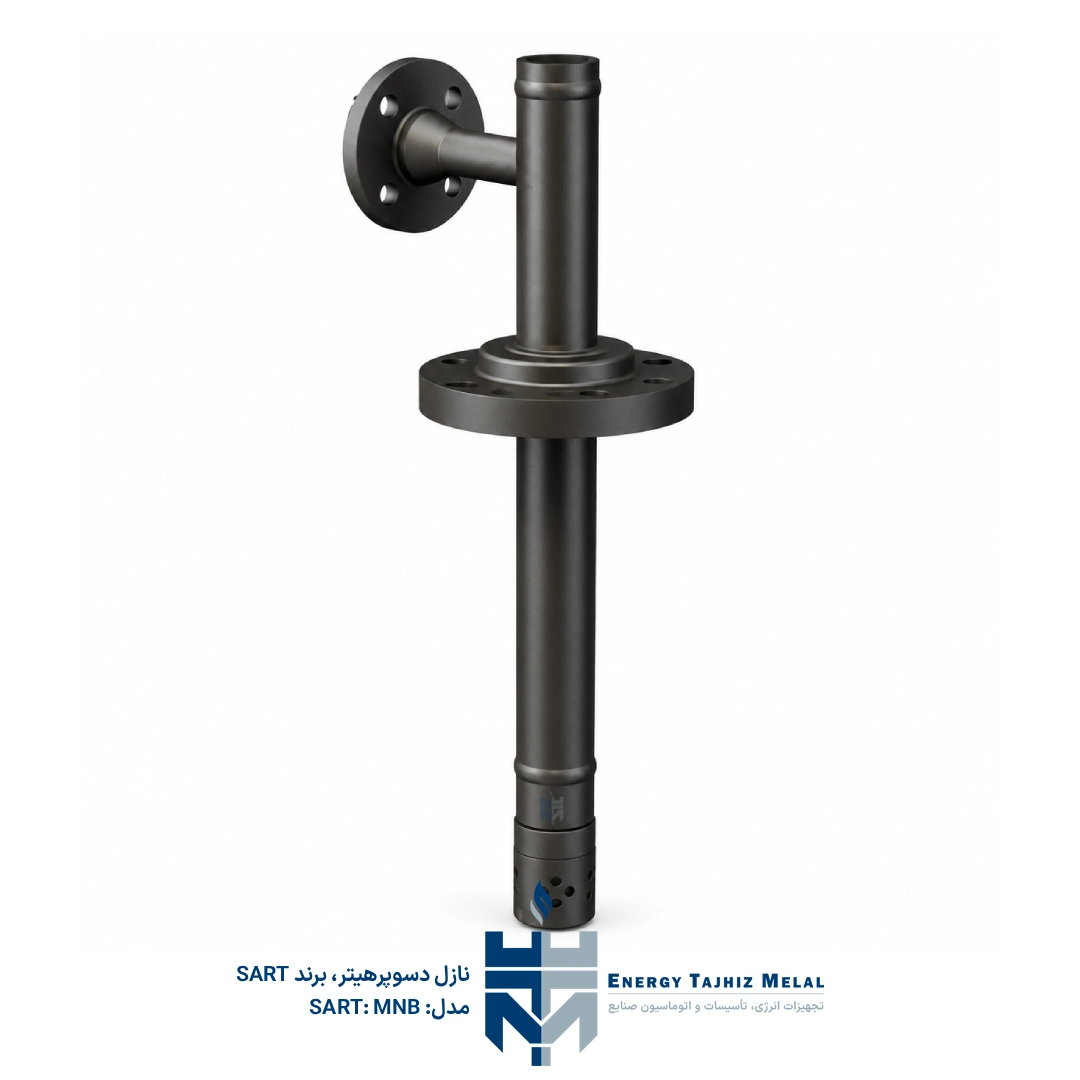

نازل دسوپرهیتر SART مدل MNB

آشنایی با نازل دسوپرهیتر بخار SART مدل MNB

نازل دسوپرهیتر بخار SART BYVAP® مدل MNB یک تجهیز کنترل دمای بخار سوپرهیت است که برای کاهش دمای بخار از طریق تزریق آب به جریان بخار طراحی شده است. این محصول در کاتالوگ با عنوان BYVAP® Steam Desuperheater Type MNB معرفی شده و برای کنترل دقیق و اقتصادی دمای بخار سوپرهیت به‌کار می‌رود.

مدل MNB از طراحی چندنازله با راندمان بالای پاشش استفاده می‌کند. در این ساختار، آب دسوپرهیت از طریق نازل‌های Vortex وارد مسیر بخار شده و با اتمایز مناسب، دمای بخار سوپرهیت را کاهش می‌دهد. طبق دیتاشیت، این طراحی باعث کاهش ریسک تجمع آب در خط لوله و ایجاد رنج‌پذیری مناسب در کنترل آب دسوپرهیت می‌شود.

عملکرد و نحوه کار

دسوپرهیتر MNB آب را وارد جریان بخار سوپرهیت می‌کند تا دمای بخار به مقدار کنترل‌شده نزدیک شود. در دیاگرام عملکردی کاتالوگ، خط آب پس از عبور از فیلتر 100µm وارد تجهیز شده و دمای بخار خروجی توسط سنسور دما و کنترلر دما پایش می‌شود.

این مدل برای اتمایز مناسب آب دسوپرهیت، به اختلاف فشار حداقل 3.5 bar بالاتر از فشار بخار نیاز دارد. اختلاف فشار بین آب دسوپرهیت و بخار باید در بازه 3.5 تا 120 bar باشد. همچنین حداقل سرعت بخار در بالادست تجهیز نباید کمتر از 12 m/s باشد.

• کاهش دمای بخار سوپرهیت با تزریق آب به جریان بخار
• طراحی چندنازله با نازل‌های Vortex
• اتمایز آب دسوپرهیت از اختلاف فشار 3.5 bar بالاتر از فشار بخار
• اختلاف فشار مجاز بین آب دسوپرهیت و بخار: 3.5 تا 120 bar
• رنج‌پذیری آب تا 16:1
• حداقل دمای بالاتر از اشباع: 5°C
• دقت کنترل اعلام‌شده: ±1.5%
• قابل نصب به‌صورت عمودی یا افقی
• بدون گسکت و فنر طبق دیتاشیت
• نازل‌های Vortex مقاوم و جوش‌شده در محل
• Spray Head از استنلس استیل مقاوم

کاربردهای صنعتی

• کنترل دمای بخار سوپرهیت در خطوط بخار فرآیندی
• کاهش دمای بخار از حالت سوپرهیت به دمای کنترل‌شده
• تزریق آب دسوپرهیت در مسیر جریان بخار
• استفاده در سرویس‌هایی که نیاز به کنترل دقیق دمای بخار دارند
• کاربرد در خطوط بخار با فشار و دمای بالا مطابق محدودیت‌های دیتاشیت
• استفاده در سیستم‌هایی که حداقل سرعت بخار بالادست آن‌ها 12 m/s یا بیشتر است

ویژگی‌های فنی و عملکردی

نازل دسوپرهیتر بخار SART MNB مطابق کاتالوگ با کد طراحی ANSI B16.34 Class 1500/2500 معرفی شده است. کلاس فشار اعلام‌شده برای تجهیز PN250 / Class 1500 بوده و در مشخصات اصلی، فلنج بخار DN80 و فلنج آب DN25 / DN40 ذکر شده است.

متریال بدنه در دیتاشیت شامل 1.7383 / A182 F22 Cl.3 و 1.0352 / A105 است. متریال سیت از نوع Stellite اعلام شده و حداکثر دمای سرویس TMS 570°C، حداکثر فشار سرویس PMS 150 bar و حداکثر اختلاف فشار ΔPMax 120 bar برای این مدل ذکر شده است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• سری محصول: BYVAP®
• مدل: MNB
• نوع تجهیز: نازل دسوپرهیتر بخار / Steam Desuperheater
• روش عملکرد: تزریق آب به جریان بخار
• کد طراحی: ANSI B16.34 Class 1500/2500
• کلاس فشار: PN250 / Class 1500
• فلنج بخار: DN80
• فلنج آب: DN25 / DN40
• متریال بدنه: 1.7383 / A182 F22 Cl.3 و 1.0352 / A105
• متریال سیت: Stellite
• حداکثر دمای سرویس: 570°C
• حداکثر فشار سرویس: 150 bar
• حداکثر اختلاف فشار: 120 bar
• رنج‌پذیری آب: تا 16:1
• دقت: ±1.5%

طراحی و کیفیت ساخت

ساختار MNB بر پایه بدنه مقاوم، Spray Head و نازل‌های Vortex طراحی شده است. در لیست قطعات، بدنه از متریال 1.7383 / A182 F22 Cl.3 و 1.0352 / A105 معرفی شده است. Spray Head و Nut از جنس AISI 410 هستند.

در دیتاشیت، MNB به‌صورت تجهیزی بدون گسکت و فنر معرفی شده است. نازل‌های Vortex با مقاومت بالا به‌صورت جوش‌شده در محل قرار دارند و Spray Head از استنلس استیل مقاوم ساخته شده است. در نقشه ابعادی، مقدار X به‌عنوان بعد متغیر معرفی شده تا Spray Head در مرکز لوله قرار گیرد.

مزایای استفاده از محصول

• کنترل دمای بخار سوپرهیت از طریق تزریق آب
• طراحی چندنازله با کیفیت پاشش مناسب
• کاهش ریسک تجمع آب در خط لوله طبق دیتاشیت
• اتمایز آب دسوپرهیت از اختلاف فشار 3.5 bar بالاتر از فشار بخار
• رنج‌پذیری آب تا 16:1
• دقت کنترل اعلام‌شده ±1.5%
• قابلیت نصب عمودی یا افقی
• ساختار بدون گسکت و فنر
• نازل‌های Vortex جوش‌شده و مقاوم
• قابلیت ارائه تا Class 1500 بر اساس نوع فلنج

استانداردها و تاییدیه‌ها

• Directive 2014/68/EU
• PED 2014/68/EU
• ANSI B16.34 Class 1500/2500
• PN250 / Class 1500
• NF EN 12516-1
• EN 1092-1
• EN 1759-1

طبق فایل نصب و نگهداری، به دلیل حجم کم تجهیز، MNB تحت Article 4§3 از Directive 2014/68/EU قرار می‌گیرد و به همین دلیل امکان دریافت CE Marking ندارد؛ با این حال تجهیز همراه با EU Declaration of Conformity ارائه می‌شود.

برای انتخاب و استعلام قیمت نازل دسوپرهیتر SART مدل MNB، لازم است فشار و دمای بخار، دبی بخار، دمای هدف، فشار و دمای آب دسوپرهیت، اختلاف فشار آب و بخار، Kv موردنیاز، کلاس فلنج بخار، فلنج آب و موقعیت نصب تجهیز بررسی شود تا انتخاب محصول مطابق شرایط واقعی خط بخار انجام گیرد.
