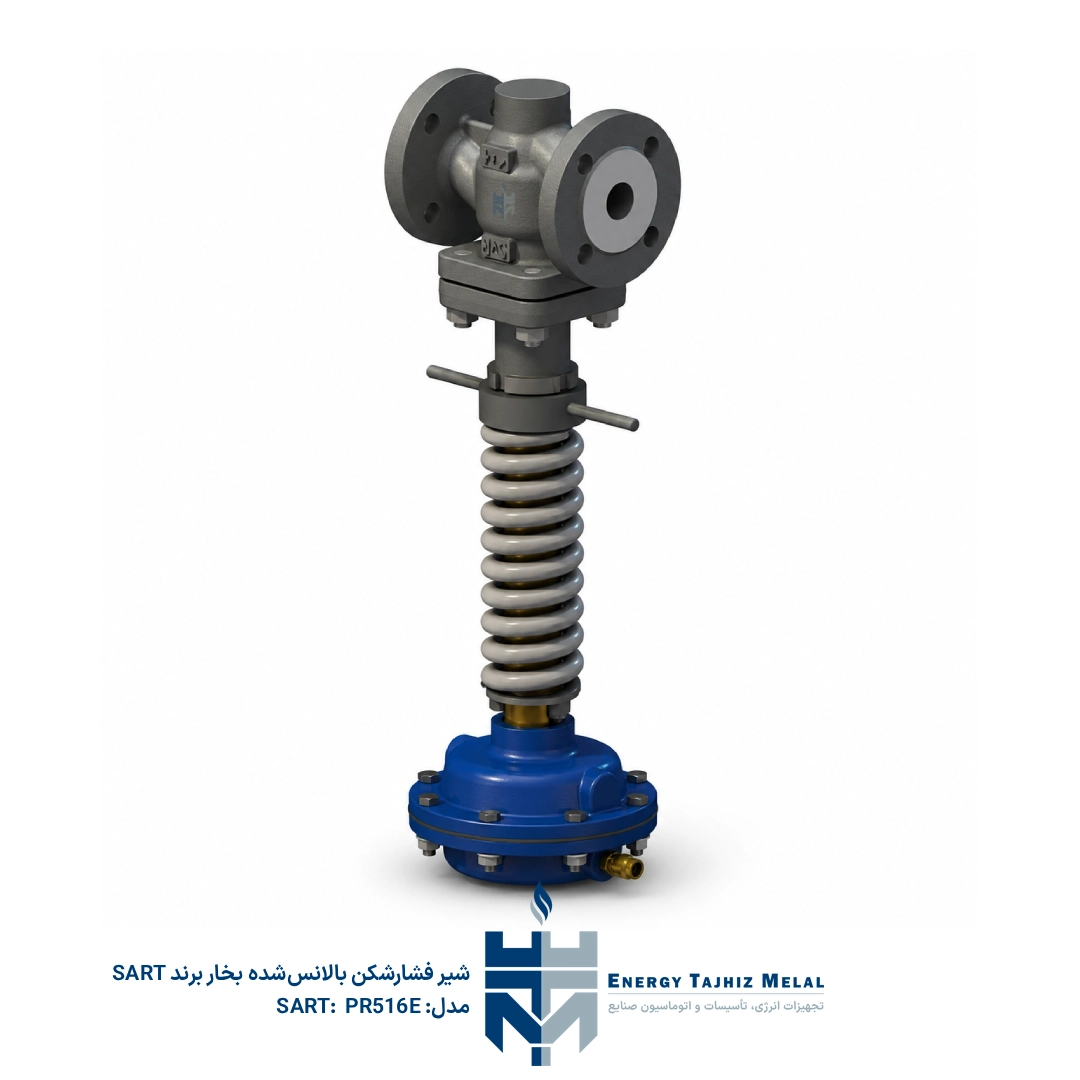

شیر فشارشکن بالانس‌شده بخار SART مدل PR516E

دباره شیر فشارشکن بالانس‌شده بخار SART مدل PR516E

شیر فشارشکن بالانس‌شده بخار SART مدل PR516E یک رگولاتور فشار خودعملگر برای کنترل فشار پایین‌دست در خطوط بخار و فرآیندهای صنعتی است. این مدل بدون نیاز به انرژی کمکی کار می‌کند و برای فرآیندهایی طراحی شده که در آن‌ها کاهش فشار، تثبیت فشار خروجی و عملکرد پایدار در شرایط متغیر اهمیت دارد.

مدل PR516E نسخه بالانس‌شده فشارشکن PR516 است و در دیتاشیت به‌عنوان Balanced Pressure Reducing Valve معرفی شده است. بالانس شدن در این شیر از طریق Bellows یا Piston انجام می‌شود. در سایزهای DN25 تا DN50، سیستم بالانس با بلوز دو یا سه‌جداره و در سایزهای DN65 تا DN100 با پیستون انجام می‌شود.

عملکرد و نحوه کار

شیر فشارشکن SART PR516E فشار پایین‌دست را نسبت به مقدار تنظیم‌شده کنترل می‌کند. در صورت افزایش فشار پایین‌دست، شیر به‌صورت متناسب بسته می‌شود و با تغییر فشار، موقعیت پلاگ نسبت به سیت بر اساس نیروی فنر و فشار اعمال‌شده به دیافراگم تنظیم می‌گردد.

تنظیم فشار در این مدل با استفاده از هندویل انجام می‌شود. اپراتور با فشرده‌سازی بیشتر یا کمتر فنر، مقدار Set Point مورد نظر را تعیین می‌کند. عملگر شیر از طریق خط ایمپالس به لوله متصل می‌شود و در کاربردهای بخار، استفاده از پات کندانس برای محافظت از دیافراگم در برابر دمای بالا الزامی است.

• شیر فشارشکن خودعملگر بدون نیاز به انرژی کمکی
• کنترل فشار پایین‌دست در خطوط بخار، مایعات و گازها
• طراحی بالانس‌شده با Bellows یا Piston
• بالانس با بلوز دو یا سه‌جداره در DN25 تا DN50
• بالانس با پیستون در DN65 تا DN100
• ساختار عبور مستقیم با تک‌سیت مستقیم
• خط ایمپالس خارجی برای همه سیالات
• پلاگ با دامن سوراخ‌دار برای کاهش نویز
• بازه Kvs از 6 تا 71
• بازه تنظیم فشار از 0.1 تا 15.6 bar

کاربردهای صنعتی

• کاهش و کنترل فشار بخار در خطوط صنعتی
• استفاده در سیستم‌های بخار اشباع
• کنترل فشار پایین‌دست در خطوط مایع و گاز
• کاربرد در فرآیندهای حرارتی و سیالات داغ
• استفاده در خطوطی که تغییرات فشار ورودی وجود دارد
• کاربرد در سیستم‌هایی که عملکرد خودعملگر و بدون انرژی کمکی مورد نیاز است
• استفاده در سیال حرارتی با امکان تجهیز به Safety Bellows

ویژگی‌های فنی و عملکردی

شیر فشارشکن بالانس‌شده SART PR516E در نسخه فلنجی از سایز DN25 تا DN100 قابل ارائه است. اتصالات فلنجی این مدل شامل PN16 تا PN40 و همچنین ANSI Class 150 و Class 300 است. طراحی بدنه مطابق ANSI B16-34 PN50 معرفی شده است.

بدنه شیر از Steel 1.0619 / A216 WCB-WCC یا Stainless Steel 1.4408 / A351 CF8M ساخته می‌شود. پلاگ، استم و سیت از استنلس استیل هستند. آب‌بندی استاندارد از نوع فلزی است و نرخ نشتی کمتر از 0.01% Kvs مطابق Class IV ANSI B16 104 ذکر شده است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: PR516E
• نوع تجهیز: شیر فشارشکن بالانس‌شده بخار
• نام انگلیسی: Balanced Pressure Reducing Valve
• نوع عملکرد: خودعملگر، بدون انرژی کمکی
• نوع کنترل: کنترل فشار پایین‌دست
• سایز فلنجی: DN25 تا DN100
• کلاس فلنج: PN16 تا PN40، Class 150 و Class 300
• Kvs: از 6 تا 71
• رنج تنظیم فشار: 0.1 تا 15.6 bar
• نوع بالانس: Bellows در DN25 تا DN50 و Piston در DN65 تا DN100
• کلاس نشتی: Class IV مطابق ANSI B16 104
• تاییدیه‌ها: DESP / PED، ATEX II 2 G/D، ISO 9001

طراحی و کیفیت ساخت

شیر فشارشکن SART PR516E با بدنه فولادی یا استنلس استیل تولید می‌شود. متریال بدنه در نسخه فولادی 1.0619 / A216 WCB-WCC و در نسخه استنلس استیل 1.4408 / A351 CF8M است. پلاگ، سیت و استم از استنلس استیل ساخته می‌شوند.

در ساختار PR516E، سیستم بالانس برای کاهش اثر اختلاف فشار روی پلاگ استفاده می‌شود. در سایزهای DN25 تا DN50، بالانس توسط بلوز دو یا سه‌جداره انجام می‌شود و در سایزهای DN65 تا DN100، از پیستون برای بالانس استفاده می‌شود. برای سیال حرارتی، امکان تجهیز شیر به Safety Bellows علاوه بر بلوز یا پیستون بالانس وجود دارد.

مزایای استفاده از محصول

• کنترل فشار پایین‌دست بدون نیاز به برق یا هوای ابزار دقیق
• طراحی بالانس‌شده برای عملکرد پایدارتر در شرایط اختلاف فشار
• مناسب برای خطوط بخار و فرآیندهای حرارتی
• قابل استفاده برای مایعات و گازها
• پلاگ سوراخ‌دار برای کاهش نویز
• بازه Kvs از 6 تا 71
• بازه تنظیم فشار از 0.1 تا 15.6 bar
• قابل ارائه با بدنه فولادی یا استنلس استیل
• قابل ارائه با پات کندانس استنلس استیل
• قابل ارائه با Safety Bellows برای کاربردهای سیال حرارتی

استانداردها و تاییدیه‌ها

• DESP / PED
• ATEX II 2 G/D
• ISO 9001
• ANSI B16-34 PN50
• ANSI B16 104
• NF EN 12516-1
• NF EN 12516-2

برای انتخاب شیر فشارشکن بالانس‌شده بخار SART مدل PR516E، لازم است فشار ورودی، فشار خروجی مورد نیاز، نوع سیال، دمای کاری، سایز خط، کلاس فلنج، مقدار Kvs، متریال بدنه، نوع دیافراگم، نیاز به پات کندانس و آپشن Safety Bellows بررسی شود تا انتخاب نهایی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام گیرد.
