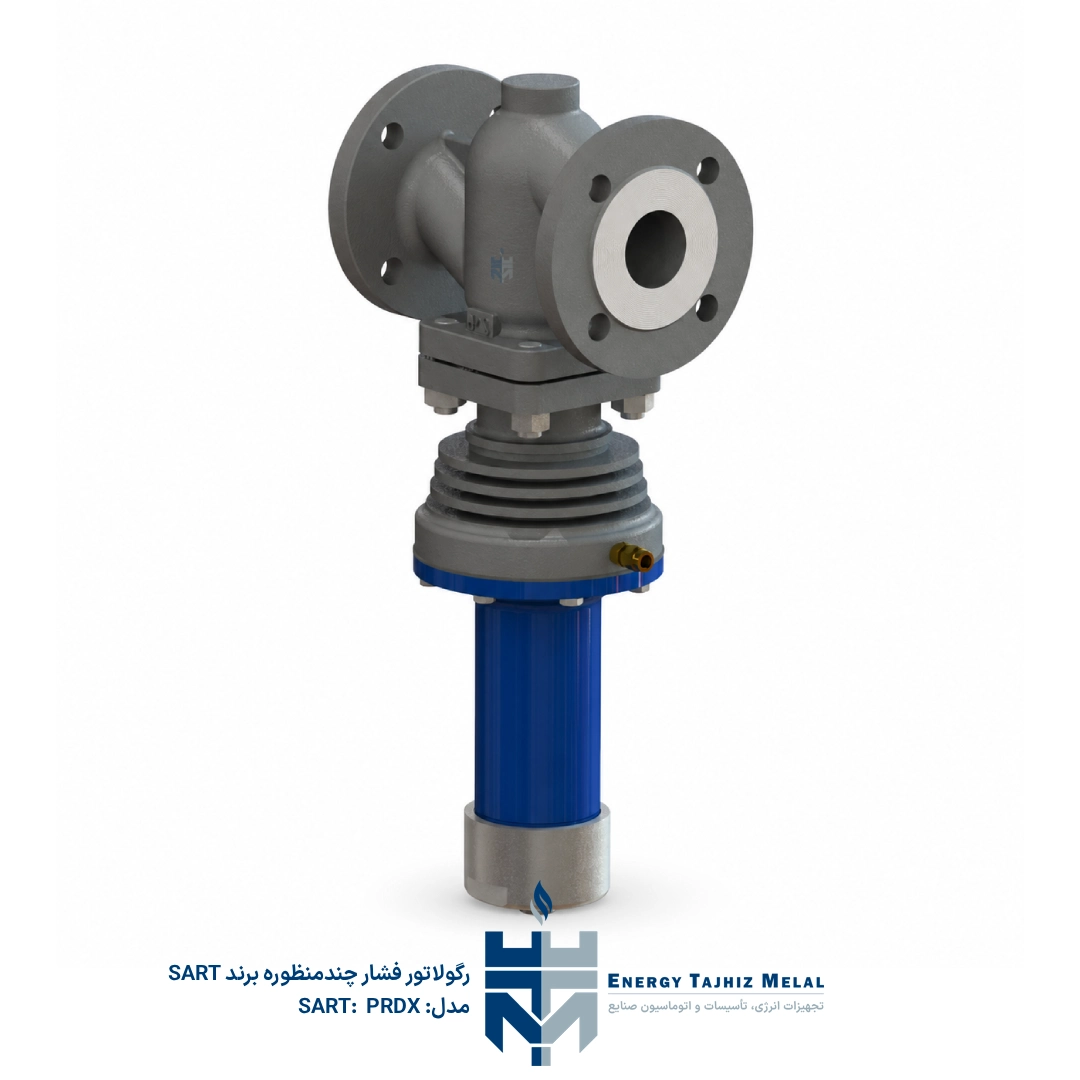

رگولاتور فشار چندمنظوره SART مدل PRDX

رگولاتور فشار چندمنظوره SART مدل PRDX

رگولاتور فشار چندمنظوره SART مدل PRDX یک شیر فشارشکن خودعملگر برای کنترل فشار پایین‌دست در خطوط فرآیندی است. این تجهیز برای استفاده با انواع سیالات طراحی شده و انتخاب آن بر اساس شرایط کاربرد، سایز خط، فشار نامی، متریال بدنه و نوع اتصال انجام می‌شود.

در فایل فنی SART، مدل PRDX به‌عنوان Pressure Reducing Valve معرفی شده است. این رگولاتور فشار، پس از ساخت تحت تست‌های مختلف از جمله تست فشار، تست عملکرد و تست نشتی قرار می‌گیرد و به‌صورت تنظیم‌شده تحویل داده می‌شود.

عملکرد و نحوه کار

رگولاتور فشار SART PRDX فشار پایین‌دست شیر را تنظیم می‌کند. عملکرد شیر به‌صورت متناسب است؛ به این معنا که با افزایش فشار پایین‌دست، شیر به‌صورت تدریجی بسته می‌شود. مقدار فشار تنظیمی پایین‌دست به تنظیم فنر فشاری وابسته است.

تنظیم Set Point از طریق پیچ تنظیم انجام می‌شود. برای افزایش مقدار فشار تنظیمی، پیچ تنظیم در جهت عقربه‌های ساعت چرخانده می‌شود و برای کاهش مقدار فشار تنظیمی، پیچ تنظیم در خلاف جهت عقربه‌های ساعت تنظیم می‌گردد. در تنظیمات مهم، تغییر فشار باید مرحله‌به‌مرحله و با کنترل فشار روی مانومترها انجام شود.

• رگولاتور فشار خودعملگر برای کنترل فشار پایین‌دست
• بسته شدن متناسب شیر در اثر افزایش فشار پایین‌دست
• قابل استفاده با انواع سیالات مطابق شرایط فرآیندی
• تحویل به‌صورت تست‌شده و تنظیم‌شده از کارخانه
• امکان تنظیم فشار خروجی از طریق پیچ تنظیم
• اتصال سیگنال از طریق رزوه ¼ اینچ NPT روی کاور PRDX
• قابلیت نصب در مناطق ATEX Zone 1, 2, 21, 22
• قابل ارائه در نسخه فلنجی و نسخه دنده‌ای/جوشی
• قابل ارائه در سایز فلنجی DN15 تا DN100
• دارای دیافراگم FKM و اورینگ FKM طبق لیست قطعات

کاربردهای صنعتی

• کنترل فشار پایین‌دست در خطوط فرآیندی
• کاهش فشار در خطوط صنعتی با سیالات مختلف
• استفاده در سیستم‌هایی که نیاز به رگولاتور خودعملگر دارند
• کاربرد در خطوط اصلی فرآیند همراه با فیلتر، بای‌پس و مانومترهای فشار
• استفاده در محیط‌های صنعتی با الزامات نصب و نگهداری مشخص
• کاربرد در نواحی مستعد اتمسفر انفجاری مطابق محدوده ATEX اعلام‌شده در فایل

ویژگی‌های فنی و عملکردی

رگولاتور فشار PRDX در نسخه فلنجی برای سایزهای DN15 تا DN100 و در نسخه دنده‌ای/جوشی برای سایزهای ½ تا 2 اینچ ارائه شده است. در جدول ابعادی فایل، نسخه‌های فلنجی بر اساس PN16/25/40 و همچنین ANSI Class 150 و ANSI Class 300 در فرم‌های RF و RTJ ذکر شده‌اند.

اتصال سیگنال این رگولاتور از طریق رزوه ¼ اینچ NPT روی کاور PRDX انجام می‌شود. خط سیگنال باید به سمت پایین‌دست و با لوله سخت از جنس مس یا استنلس استیل اجرا شود. طول پیشنهادی این خط بین 1 تا 4 متر است و سایز تیوبینگ آن شامل قطر خارجی 8 میلی‌متر و قطر داخلی 6 میلی‌متر است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: PRDX
• نوع تجهیز: رگولاتور فشار / شیر فشارشکن
• نام انگلیسی: Pressure Reducing Valve
• نوع عملکرد: خودعملگر
• نوع کنترل: کنترل فشار پایین‌دست
• سایز فلنجی: DN15 تا DN100
• سایز نسخه دنده‌ای/جوشی: ½ تا 2 اینچ
• اتصال سیگنال: ¼ اینچ NPT
• دمای محیط کاری: -25 تا +200°C
• رطوبت نسبی پیشنهادی محیط: 30 تا 70 درصد
• فیلتر پیشنهادی بالادست: 800µm
• متریال بدنه: 1.0619 / 1.4408
• متریال دیافراگم: FKM
• قابلیت نصب در ATEX Zone 1, 2, 21, 22

طراحی و کیفیت ساخت

ساختار PRDX شامل بدنه دو راهه، پلاگ، کاور، سیت، بوش راهنما، مجموعه استم و پیستون بالانس، دیافراگم، اورینگ‌ها، فنر و پیچ تنظیم است. در لیست قطعات فایل، بدنه با متریال 1.0619 / 1.4408، پلاگ، سیت، بوش، استم و پیستون بالانس از Stainless Steel، گسکت‌ها از Graphite و دیافراگم و اورینگ‌ها از FKM معرفی شده‌اند.

در سایزهای DN15 تا DN25، مجموعه Balanced Piston-Stem از استنلس استیل ذکر شده است. در سایزهای DN32 تا DN100، استم و پیستون بالانس به‌صورت قطعات جداگانه از جنس استنلس استیل معرفی شده‌اند. این ساختار نشان می‌دهد که طراحی داخلی PRDX برای عملکرد پایدار در کنترل فشار پایین‌دست و نگهداری صنعتی در نظر گرفته شده است.

مزایای استفاده از محصول

• کنترل فشار پایین‌دست بدون نیاز به منبع انرژی خارجی
• مناسب برای کاربردهای صنعتی با انواع سیالات
• قابل ارائه در نسخه فلنجی و نسخه دنده‌ای/جوشی
• سایزهای متنوع از ½ اینچ تا DN100
• استفاده از دیافراگم و اورینگ FKM در ساختار تجهیز
• استفاده از قطعات داخلی استنلس استیل مانند پلاگ، سیت، استم و پیستون بالانس
• امکان نصب در محیط‌های صنعتی با الزامات ATEX اعلام‌شده
• اتصال سیگنال استاندارد ¼ اینچ NPT
• تست و تنظیم کارخانه‌ای پیش از تحویل
• دسترسی مشخص به قطعات یدکی و مراحل نگهداری در فایل نصب و سرویس

استانداردها و تاییدیه‌ها

• ATEX Zone 1, 2, 21, 22 مطابق 2014/34/EU
• PED / DESP
• EU Declaration of Conformity
• Cat. I: Module A
• Cat. II: Module D1
• NF EN 12516-1
• NF EN 12516-2

برای انتخاب رگولاتور فشار چندمنظوره SART مدل PRDX، لازم است نوع سیال، فشار ورودی و خروجی موردنیاز، سایز خط، نوع اتصال، کلاس فلنج، متریال بدنه، شرایط محیطی، نیاز به ATEX و الزامات نصب خط سیگنال بررسی شود تا انتخاب فنی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام گیرد.
