سیستم تی دی اس اتوماتیک مدل BS4-DN40 (پک پراب و کنترلر)

دیگ‌های بخار با ظرفیت بالا نیازمند راهکارهایی دقیق برای کنترل مقدار جامدات محلول در آب هستند تا از ایجاد رسوبات و کاهش راندمان جلوگیری شود. سیستم تی‌دی‌اس اتوماتیک ویرا مدل BS4‑DN40 برای همین منظور طراحی شده است. این سیستم با کنترل پیوسته رسانایی آب و اجرای خودکار بلودان، سطح TDS را در حد مطلوب نگه می‌دارد و مصرف آب و انرژی را به‌حداقل می‌رساند. مدل DN 40 برای دیگ‌های بزرگ و خطوط بخار با دبی بالا مناسب است و قدرت تخلیه بیشتری نسبت به نسخه‌های کوچکتر دارد.

اجزای سیستم و عملکرد

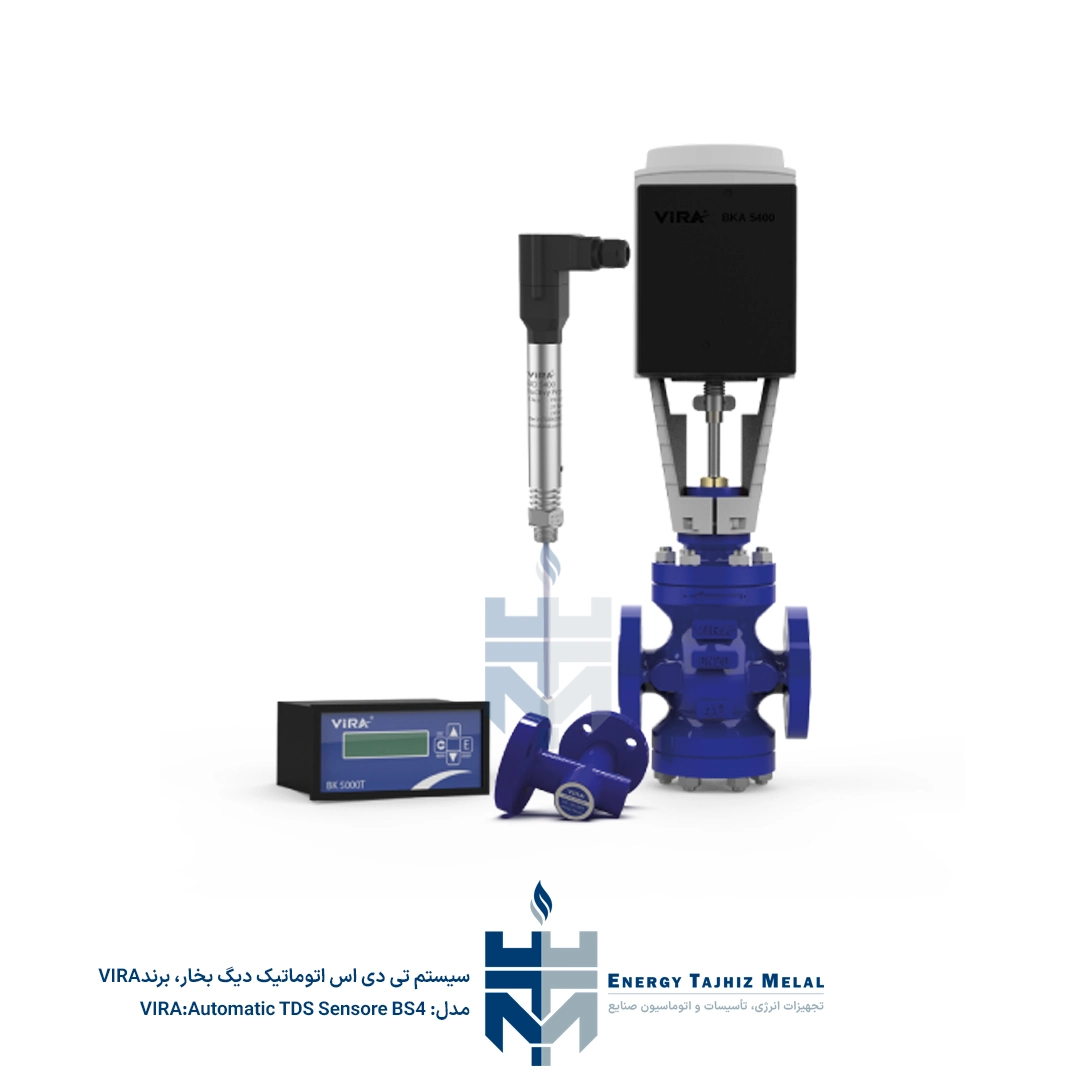

این سیستم از کنترلر BK 5000‑T، پروب رسانایی BD 5400، شیر تخلیه BKV 5400 و بدنه پروب DG 5400 تشکیل شده است. کنترلر BK 5000‑T، که در یک محفظه پنل‌ماونت قرار می‌گیرد، رسانایی آب را به‌طور مداوم اندازه می‌گیرد و نتیجه را با مقدار تنظیم‌شده مقایسه می‌کند. هنگامی که رسانایی از حد مجاز فراتر می‌رود، رله فرمان فعال شده و شیر BKV 5400 باز می‌شود تا بخشی از آب تخلیه شود. هنگامی که رسانایی به مقدار استاندارد بازگردد، شیر دوباره بسته می‌شود. پروب BD 5400 هدایت الکتریکی را اندازه می‌گیرد و چون سنسور دما ندارد، سیستم BS4 برای دیگ‌های با دمای ثابت طراحی شده است. شیر BKV 5400 در این مدل با سایز DN 40 عرضه می‌شود و از فولاد کربنی WCB ساخته شده است تا در شرایط سخت، عملکردی قابل اعتماد داشته باشد. فنر بازگشت داخلی باعث می‌شود در شرایط اضطراری، شیر به طور ایمن بسته شود.

مشخصات فنی

• ولتاژ و نصب: تغذیه 230 VAC و نصب به صورت پنل‌ماونت در تابلو کنترل؛ رابط کاربری شامل چهار دکمه برای تنظیم و نمایشگر LCD بزرگ.

• خروجی‌ها و ارتباطات: دارای رله فرمان شیر، رله هشدار، خروجی آنالوگ 4–20 mA برای انتقال سیگنال به PLC یا سیستم‌های مانیتورینگ و پورت RS485 Modbus برای ارتباط دیجیتال و یکپارچه‌سازی با سیستم‌های اتوماسیون.

• کلاس فشار و شرایط کاری: فشار نامی PN 40، حداکثر فشار عملیاتی 32 bar g، دمای کاری سیال تا 239 °C و حداکثر دمای محیط پروب 75 °C.

• ابعاد و وزن: وزن حدود 14 کیلوگرم و ابعاد تقریبی 380×180×130 میلی‌متر؛ این ابعاد بزرگ‌تر نسبت به مدل DN 20 امکان عبور دبی بیشتر و استفاده در دیگ‌های با ظرفیت بالا را فراهم می‌کند.

• اتصال: اتصال رزوه‌ای G 1/2 BSPT برای پروب؛ شیر DN 40 با عملگر الکتریکی یا پنوماتیکی قابل سفارش است. طول استاندارد پروب 500 میلی‌متر است و می‌توان طول‌های مختلفی را هنگام سفارش مشخص کرد.

مزایا و ویژگی‌ها

• توان بالا و ظرفیت بیشتر: سایز DN 40 در شیر بلودان به معنی عبور حجم بیشتر آب و مناسب بودن برای دیگ‌های بخار بزرگ و خطوط صنعتی با دبی بالا است.

• کاهش هزینه‌های عملیاتی: کنترل خودکار TDS از تشکیل رسوبات و خوردگی می‌کاهد و نیاز به تخلیه‌های دستی مکرر را از بین می‌برد، در نتیجه مصرف آب، انرژی و مواد شیمیایی کاهش می‌یابد.

• هماهنگی با سیستم‌های کنترلی: خروجی 4–20 mA و رابط Modbus RS485 امکان نظارت و کنترل از راه دور را فراهم می‌کنند و امکان یکپارچه‌سازی با سیستم‌های DCS یا PLC را فراهم می‌سازند.

• ایمنی و اطمینان: فنر بازگشت داخلی و رله هشدار موجب می‌شود در صورت بروز مشکل، شیر به‌صورت ایمن بسته شود و اپراتور از وضعیت دستگاه آگاه شود.

• قابلیت سرویس و تعویض آسان: طراحی مدولار سیستم به کاربر اجازه می‌دهد اجزای اصلی مانند پروب یا شیر را به‌صورت مستقل تعویض یا سرویس کند، که این امر هزینه‌های نگهداری را کاهش می‌دهد.

کاربردها و موارد استفاده

سیستم BS4‑DN40 برای دیگ‌های بخار بزرگ، نیروگاه‌ها، پتروشیمی‌ها، پالایشگاه‌ها و سایر صنایع که نیاز به کنترل دقیق TDS با ظرفیت تخلیه بالا دارند مناسب است. این سیستم باعث بهبود کیفیت بخار و راندمان تاسیسات می‌شود و در محیط‌هایی که دمای کار ثابت است عملکردی بهینه دارد. وجود خروجی‌های متنوع امکان اتصال به سیستم‌های مانیتورینگ و ثبت اطلاعات بلندمدت را فراهم می‌کند.

ویرا BS4-DN40؛ گامی مطمئن در مسیر بهینه‌سازی عملکرد دیگ بخار

مدل BS4‑DN40 ترکیبی از فناوری پیشرفته و طراحی مهندسی‌شده است که به صنایع کمک می‌کند تا عملکرد دیگ‌های بخار خود را بهینه کرده و هزینه‌های عملیاتی را کاهش دهند. با قابلیت‌های متعدد در اندازه‌گیری، کنترل و ارتباط، این سیستم نه تنها ایمنی و راندمان را افزایش می‌دهد، بلکه امکان مانیتورینگ و مدیریت یکپارچه را نیز فراهم می‌سازد. انتخاب این محصول از برند ویرا، بهره‌مندی از خدمات پشتیبانی، تامین قطعات یدکی و مشاوره فنی را تضمین می‌کند.
