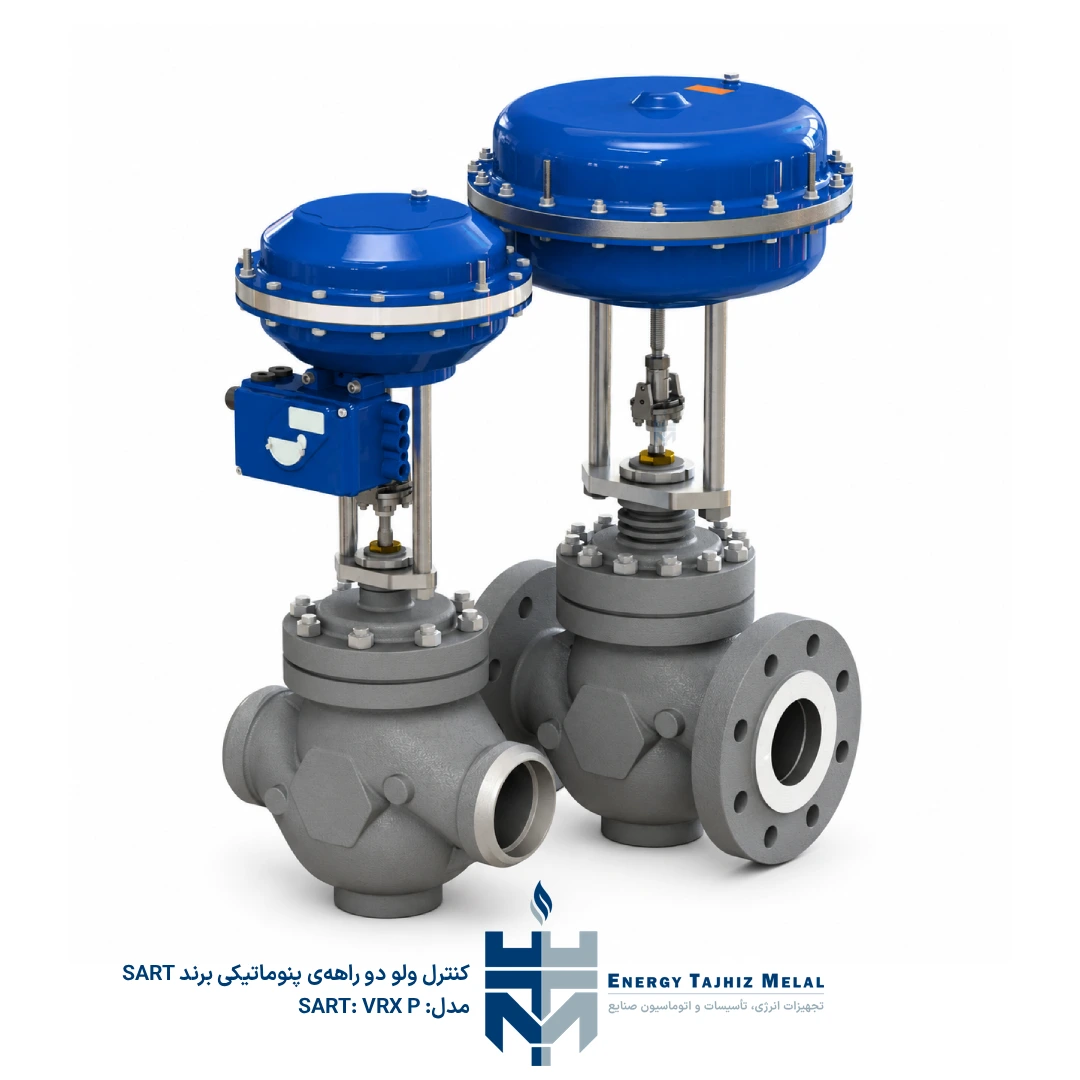

کنترل ولو پنوماتیکی دو راهه‌ SART مدل VRX P

آشنایی با کنترل ولو دو راهه پنوماتیکی SART مدل VRX P

کنترل ولو دو راهه پنوماتیکی SART مدل VRX P یک شیر کنترل صنعتی برای تنظیم فرآیند در خطوط عبور سیالات مایع و گازی است. این ولو برای کاربردهایی مانند آب، روغن حرارتی، بخار، نیتروژن، گاز طبیعی و سایر سیالات فرآیندی در دیتاشیت معرفی شده است.

سری VRX P به عنوان یک کنترل ولو پنوماتیکی دو راهه، برای فرآیندهای صنعتی با نیاز به کنترل دقیق دبی و عملکرد پایدار طراحی شده و به صورت ماژولار در سایزها، متریال‌ها، کلاس‌های فشاری، نوع پلاگ و نوع اکچویتور مختلف قابل انتخاب است.

عملکرد و نحوه کار

کنترل ولو SART VRX P با استفاده از اکچویتور پنوماتیکی، موقعیت پلاگ را نسبت به سیت تغییر می‌دهد و از این طریق مقدار عبور سیال در خط فرآیند را کنترل می‌کند. این محصول یک کنترل ولو دو راهه است و در کاتالوگ تأکید شده که کنترل ولو برای ایزوله کردن خط طراحی نشده و نباید به عنوان شیر قطع و وصل در نظر گرفته شود.

پلاگ‌های قابل استفاده در این سری شامل پلاگ پارابولیک، پلاگ پنجره‌ای، پلاگ سوراخ‌دار و پلاگ چندمرحله‌ای هستند. بسته به نوع پلاگ، مشخصه جریان می‌تواند Equal Percentage یا Linear باشد. در کاربردهای گاز و بخار، پلاگ‌های سوراخ‌دار و چندمرحله‌ای برای کاهش نویز معرفی شده‌اند و در سرویس‌های مایع برای کاهش کاویتاسیون، flashing و نویز کاربرد دارند.

• کنترل ولو پنوماتیکی دو راهه برای سیالات مایع و گازی
• قابل استفاده برای آب، روغن حرارتی، بخار، نیتروژن و گاز طبیعی
• قابل انتخاب در سایز DN25 تا DN300
• قابل ارائه در طراحی VRXL و VRXH
• رنج دمای کاری از -60 تا +500 درجه سانتی‌گراد
• Kvs از 0.1 تا 1440
• Rangeability بین 15:1 تا 50:1 بسته به نوع و قطر سیت
• قابل تجهیز به اکچویتورهای پنوماتیکی PA35، PA60، MA41، MA60، TMA60 و DMA60

کاربردهای صنعتی

• کنترل دبی در خطوط فرآیندی
• کنترل سیالات مایع مانند آب و روغن حرارتی
• کنترل بخار در سیستم‌های صنعتی
• کنترل گازهایی مانند نیتروژن و گاز طبیعی
• کاربرد در صنایع فرآیندی، انرژی، تأسیسات صنعتی و سیستم‌های کنترلی
• کاربرد در سرویس‌های نیازمند کاهش نویز، ضدکاویتاسیون و کنترل flashing با انتخاب پلاگ مناسب

ویژگی‌های فنی و عملکردی

کنترل ولو VRX P در دو طراحی اصلی VRXL و VRXH ارائه می‌شود. در طراحی VRXL، محدوده DN25 تا DN300 مطابق ASME B16.34 Class300 و EN 12516 PN40 معرفی شده است. در طراحی VRXH، سایزهای DN25 تا DN50 مطابق ASME B16.34 Class900 و EN 12516 PN160 و سایزهای DN65 تا DN300 مطابق ASME B16.34 Class600 و EN 12516 PN100 هستند.

متریال بدنه در این سری شامل فولادهای 1.6220 / A352 LCB، 1.0619 / A216 WCB-WCC، 1.7357 / A217 WC6 و استنلس استیل 1.4408 / A351 CF8M است. پلاگ و سیت در لیست قطعات با متریال استنلس استیل معرفی شده‌اند.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: VRX P
• نوع تجهیز: کنترل ولو پنوماتیکی دو راهه
• نوع عملکرد: پنوماتیکی
• سایز نامی: DN25 تا DN300 / 1 تا 12 اینچ
• نوع طراحی: VRXL و VRXH
• رنج دمای کاری: -60 تا +500°C
• Kvs: از 0.1 تا 1440
• Rangeability: بین 15:1 تا 50:1
• حداکثر فشار هوای اکچویتور: 6 bar
• سطح مؤثر اکچویتور: 180 تا 3460 cm²
• استانداردها و تاییدیه‌ها: PED 2014/68/EU، ATEX II 2 G/D، ISO 9001

طراحی و کیفیت ساخت

بدنه کنترل ولو VRX P در متریال‌های فولادی و استنلس استیل مطابق دیتاشیت قابل ارائه است. قطعات داخلی اصلی شامل پلاگ، سیت و دیفیوزر از استنلس استیل معرفی شده‌اند. در ساختار استاندارد، آب‌بندی استم از نوع PTFE/Graphite است و گزینه‌هایی مانند Graphite Packing، Bellows Seal، High/Low Temperature Extension و Balanced Plug نیز در کاتالوگ به عنوان آپشن ذکر شده‌اند.

بر اساس لیست قطعات، بدنه و کاور می‌توانند از متریال‌های 1.0619-WCB-WCC، 1.7357-WC6، 1.6220-LCB و 1.4408-CF8M باشند. پلاگ، سیت و دیفیوزر از استنلس استیل هستند و گسکت‌ها از ترکیب Graphite-SST معرفی شده‌اند.

مزایای استفاده از محصول

• پوشش سایزی گسترده از DN25 تا DN300
• قابل انتخاب در طراحی‌های VRXL و VRXH برای کلاس‌های فشاری مختلف
• قابل استفاده برای طیف متنوعی از سیالات مایع و گازی
• رنج دمای کاری گسترده از -60 تا +500°C
• امکان انتخاب پلاگ متناسب با سرویس فرآیندی
• امکان کاهش نویز، کاویتاسیون و flashing با پلاگ‌های مناسب
• قابل تجهیز به اکچویتورهای پنوماتیکی متنوع
• قابل ارائه با آپشن‌هایی مانند Balanced Plug، Graphite Packing، Bellows Seal و Leakage Class V

استانداردها و تاییدیه‌ها

• PED 2014/68/EU
• ATEX II 2 G/D
• ISO 9001
• ASME B16.34
• EN 12516
• EN 1092-1
• EN 1759-1 / ASME B16.5
• ASME B16.25
• ASME B16.11
• ANSI B16-104
• FCI 70-2-2006
• EN 60534-4

برای انتخاب کنترل ولو دو راهه پنوماتیکی SART مدل VRX P بر اساس سایز خط، نوع سیال، دما، فشار، Kvs، کلاس اتصال، نوع پلاگ، کلاس نشتی و نوع اکچویتور، با واحد فنی و فروش تماس بگیرید تا مشخصات ولو مطابق شرایط فرآیندی پروژه بررسی و استعلام قیمت ارائه شود.
