شیر قطع و وصل پنوماتیکی SART مدل VTX P

آشنایی با شیر قطع و وصل پنوماتیکی SART مدل VTX P

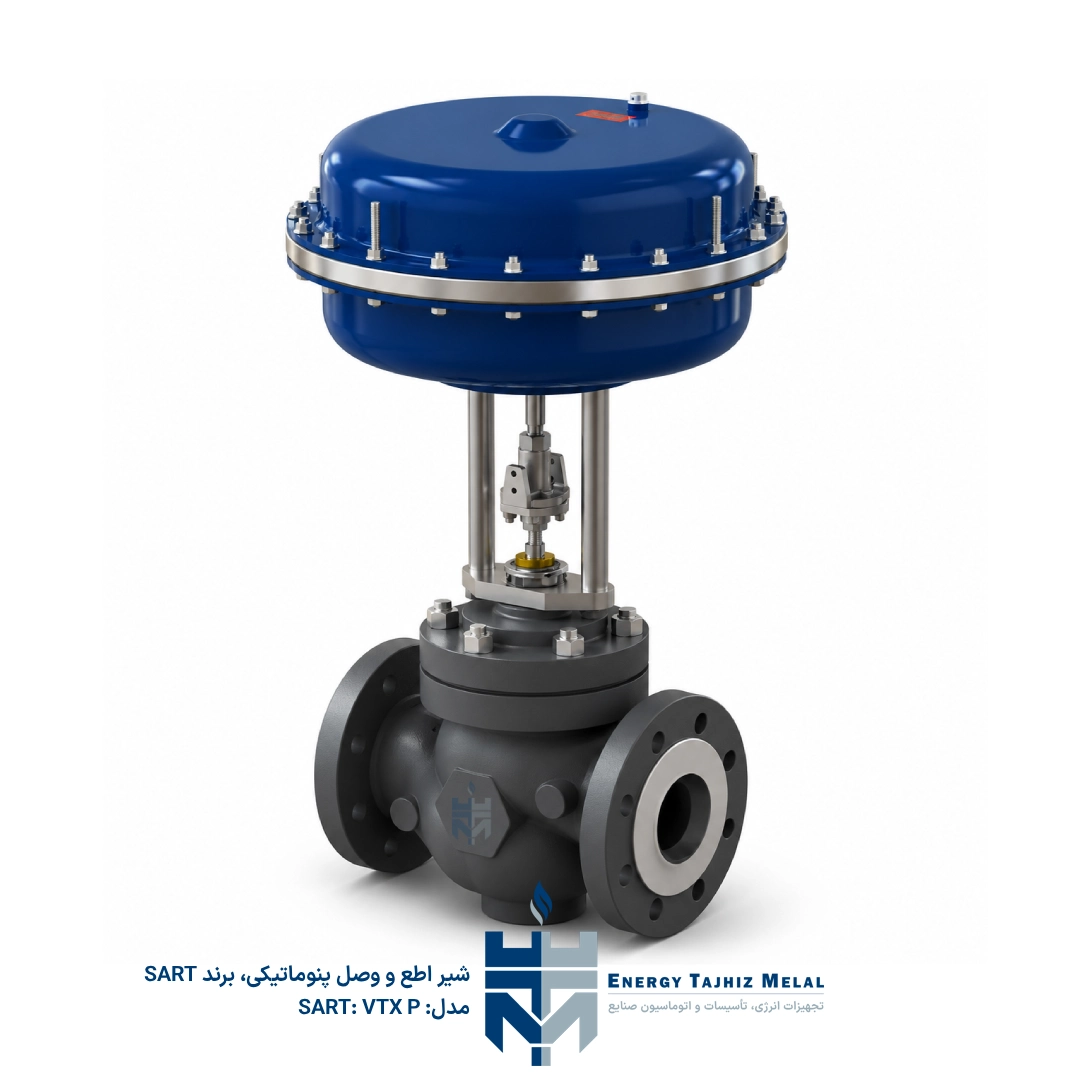

شیر قطع و وصل پنوماتیکی SART مدل VTX P یک شیر دو راهه پنوماتیکی از نوع ON OFF Pneumatic Valve است که برای کاربردهای قطع سریع و قابل اطمینان جریان در خطوط فرآیندی طراحی شده است. این تجهیز برای طیف گسترده‌ای از سیالات مایع و گاز از جمله آب، هوای فشرده، بخار، هیدروکربن‌ها و گاز طبیعی، در صورت سازگاری با متریال انتخابی شیر، قابل استفاده است.

مدل VTX P برای عملکرد دوحالته یا باینری طراحی شده و در اتوماسیون صنعتی و مدارهایی که نیاز به قطع واضح و سریع دبی دارند، کاربرد دارد. در فایل نصب و نگهداری تأکید شده است که این شیر برای کنترل قطع و وصل فرآیندی استفاده می‌شود و نباید به‌عنوان شیر ایزولاسیون ایمنی یا شیر قطع‌کننده اصلی برای کارهای تعمیراتی در نظر گرفته شود.

عملکرد و نحوه کار

شیر SART VTX P با استفاده از عملگر پنوماتیکی، مسیر عبور سیال را در دو وضعیت باز یا بسته کنترل می‌کند. اعمال هوای فشرده به عملگر باعث جابه‌جایی استم و پلاگ شده و شیر را در وضعیت مورد نیاز قرار می‌دهد. این مدل برای عملکردهای سریع و تکرارشونده در فرآیند طراحی شده و حداکثر فشار هوای تغذیه عملگر آن 6 bar است.

• شیر دو راهه پنوماتیکی با عملکرد قطع و وصل
• مناسب برای مایعات و گازهایی مانند آب، هوای فشرده، بخار، هیدروکربن‌ها و گاز طبیعی
• قابل ارائه در دو طراحی VTXL و VTXH
• قابل ارائه با پلاگ فلزی یا پلاگ با آب‌بندی نرم
• کلاس نشتی V برای پلاگ فلزی مطابق EN 60534-4
• کلاس نشتی VI برای پلاگ Soft Seal مطابق EN 60534-4
• قابل ارائه با عملگرهای پنوماتیکی PA35، PA60، MA41، MA60 و TMA60
• حداکثر فشار هوای تغذیه عملگر: 6 bar
• امکان انتخاب پلاگ بالانس‌شده برای برخی سایزها
• غیرقابل نصب در مناطق ATEX طبق فایل SIMI

کاربردهای صنعتی

• قطع و وصل جریان در خطوط آب صنعتی
• قطع جریان هوای فشرده در سیستم‌های پنوماتیکی و فرآیندی
• کاربرد در خطوط بخار مطابق محدودیت دما و متریال انتخابی
• استفاده در سرویس‌های هیدروکربنی
• استفاده در خطوط گاز طبیعی
• کاربرد در سیستم‌های اتوماسیون صنعتی با عملکرد ON/OFF
• قطع سریع جریان در فرآیندهایی که نیاز به عملکرد تکرارشونده دارند

ویژگی‌های فنی و عملکردی

شیر پنوماتیکی VTX P در محدوده سایزی کلی DN15 تا DN300 معرفی شده است. در جدول ابعادی کاتالوگ، ابعاد نسخه‌های DN25 تا DN300 ارائه شده‌اند. طراحی VTXL برای DN15 تا DN300 مطابق ASME B16.34 Class 300 و EN 12516 PN40 است. طراحی VTXH برای DN15 تا DN50 مطابق ASME B16.34 Class 900 / EN 12516 PN160 و برای DN65 تا DN300 مطابق ASME B16.34 Class 600 / EN 12516 PN100 معرفی شده است.

بازه دمای کاری شیر از -60°C تا +500°C اعلام شده است. در کاتالوگ، برای پلاگ با آب‌بندی نرم، محدودیت دمایی جداگانه ذکر شده و حداکثر دمای آن در بخش مشخصات عمومی 250°C و در بخش Plug Types برای کاربردهای سیالی تا 230°C آمده است. مقدار Kvs این مدل بسته به سایز از 4 تا 1700 است.

ویژگی‌های کلیدی

• برند: SART von Rohr
• مدل: VTX P
• نوع تجهیز: شیر قطع و وصل پنوماتیکی
• نام انگلیسی: ON OFF Pneumatic Valve
• نوع شیر: دو راهه
• نوع عملکرد: قطع و وصل / ON-OFF
• سایز کلی: DN15 تا DN300
• سایزهای دارای جدول ابعادی: DN25 تا DN300
• Kvs: از 4 تا 1700
• بازه دمای کاری: -60°C تا +500°C
• حداکثر دمای پلاگ Soft Seal: 250°C طبق مشخصات عمومی
• کلاس نشتی پلاگ Soft Seal: Class VI مطابق EN 60534-4
• کلاس نشتی پلاگ فلزی: Class V مطابق EN 60534-4
• حداکثر فشار هوای عملگر: 6 bar
• سطح مؤثر عملگر: 180 تا 3460 cm²
• تاییدیه‌ها: PED / DESP و ISO 9001

طراحی و کیفیت ساخت

بدنه شیر VTX P با متریال‌های فولادی و استنلس استیل متنوع قابل انتخاب است؛ شامل 1.6220 / A352 LCB، 1.0619 / A216 WCB-WCC، 1.7357 / A217 WC6 و 1.4408 / A351 CF8M. قطعات داخلی اصلی مانند پلاگ، سیت و دیفیوزر از استنلس استیل ساخته می‌شوند. در نسخه‌های بالانس‌شده، قطعاتی مانند Balanced Bush و Gasket Bush نیز در لیست قطعات معرفی شده‌اند.

سیستم آب‌بندی استم در حالت استاندارد از نوع PTFE/Graphite Packing است. همچنین بسته به شرایط دمایی و فشاری، گزینه‌هایی مانند Graphite Packing، PTFE Cold Packing، Stainless Steel Bellows with Graphite Safety Stuffing Box و اکستنشن‌های دمای بالا در کاتالوگ ارائه شده‌اند.

مزایای استفاده از محصول

• عملکرد دوحالته مناسب برای قطع سریع جریان در فرآیند
• پوشش سایزی گسترده تا DN300
• قابلیت استفاده با مایعات و گازهای متنوع مطابق سازگاری متریال
• قابل ارائه در طراحی‌های VTXL و VTXH برای کلاس‌های فشاری مختلف
• امکان انتخاب پلاگ فلزی با کلاس نشتی V
• امکان انتخاب پلاگ Soft Seal با کلاس نشتی VI
• پوشش Kvs گسترده از 4 تا 1700
• قابل ارائه با متریال‌های فولادی، Low Temperature Steel، Alloy Steel و Stainless Steel
• امکان انتخاب پکینگ و اکستنشن متناسب با دمای کاری
• امکان تجهیز به Manual Override، Balanced Plug، Graphite Packing و Stellited Seat/Plug

استانداردها و تاییدیه‌ها

• PED / DESP
• ISO 9001
• EU Declaration of Conformity
• EN 12516
• NF EN 12516-1
• NF EN 12516-2
• ASME B16.34
• EN 60534-4
• ANSI B16-104
• FCI 70-2-2006
• EN 1092-1
• EN 1759-1 / ASME B16.5
• ASME B16.25
• ASME B16.11

برای انتخاب شیر قطع و وصل پنوماتیکی SART مدل VTX P، لازم است نوع سیال، فشار و دمای کاری، DN خط، نوع اتصال، کلاس فشار، متریال بدنه، نوع پلاگ، کلاس نشتی مورد نیاز، مقدار Kvs، نوع عملگر پنوماتیکی، فشار هوای ابزار دقیق و محدودیت‌های نصب بررسی شود تا انتخاب فنی و استعلام قیمت بر اساس شرایط واقعی پروژه انجام گیرد.
