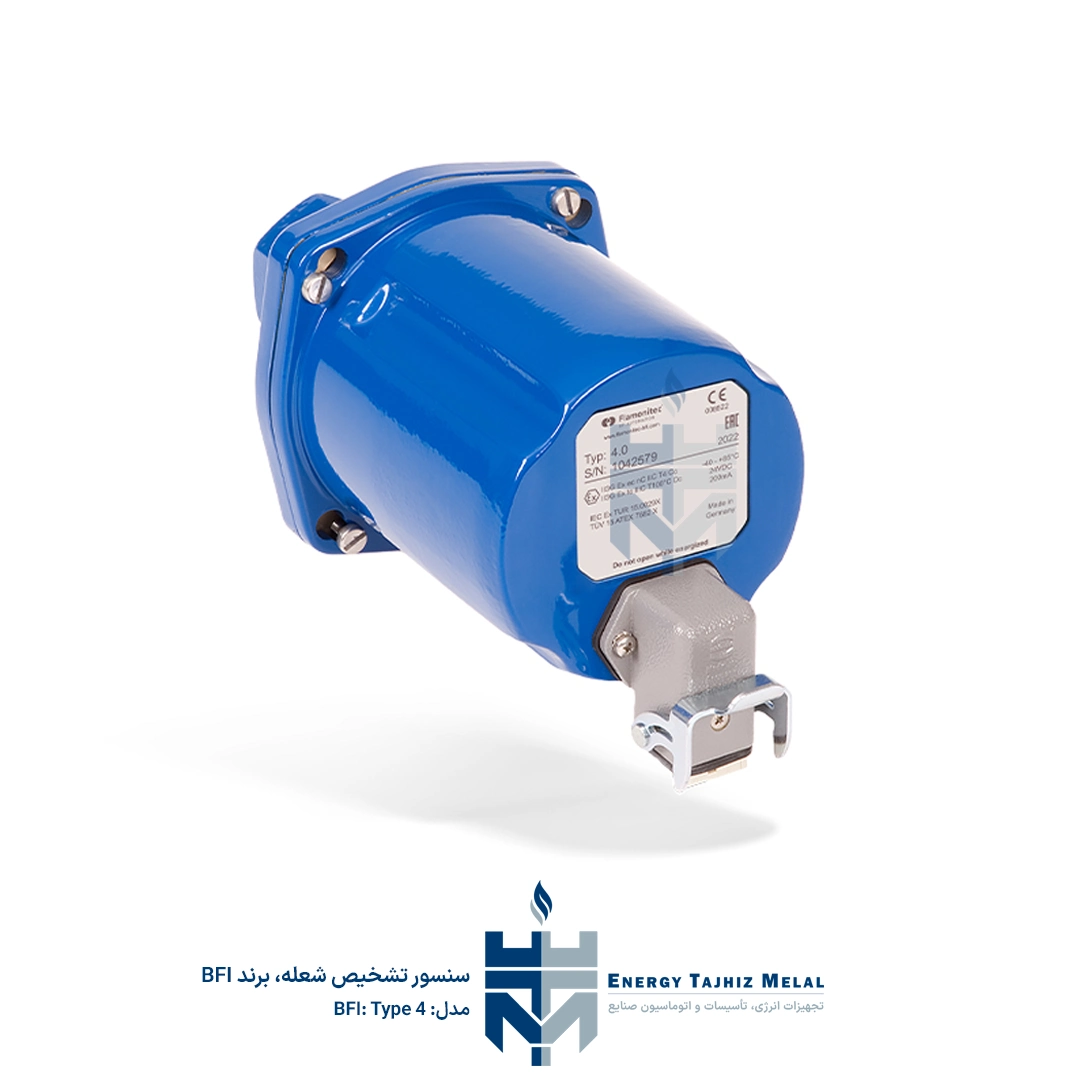

سنسور مانیتورینگ شعله Type4 برند BFI

معرفی

سنسور مانیتورینگ شعله Type4 از شرکت بی اف آی اتوماسیون راهکاری جامع برای تشخیص شعله در سامانه‌های احتراق پیچیده است. این سری برای پاسخگویی به نیازهای نظارت در کوره‌های صنعتی با سوخت نفت، گاز و پودر زغال طراحی شده است و با همکاری آمپلی‌فایرهای سری 3000 یک سیستم کامل پایش شعله ایجاد می‌کند. حساسیت طیفی گسترده از 300 nm تا 2700 nm به این دستگاه امکان می‌دهد تا ترکیبی از تشعشعات فرابنفش و مادون قرمز را برای شناسایی انواع شعله‌ها ثبت کند. مدل‌های مختلف این سری شامل 4.0، 4.1 و 4.2 هستند که هر یک با فرکانس قطع پایین متفاوت طراحی شده‌اند تا امکان انتخاب بهترین گزینه برای کاربردهای خاص فراهم شود.

ساختار و عملکرد

نوع ساختار این سنسور مانند دیگر محصولات BFI بر پایه طراحی Fail‑Safe و قابلیت کارکرد پیوسته است. بدنه مقاوم با کلاس حفاظت IP65/IP66 در برابر آب و گرد و غبار مقاوم است و استانداردهای IECEx و ATEX را دارد. نوع 4 برای نصب در محیط‌های گرم و خورنده مناسب است و امکان استفاده از فیبر نوری برای انتقال نور از محفظه احتراق به حسگر وجود دارد تا دمای کاری تا 300 °C افزایش یابد. منبع تغذیه 24 VDC و مصرف جریان حداکثر 200 mA (با گرم‌کن تا 700 mA) نیازمند منابع برق صنعتی ساده‌ای است. این سنسور می‌تواند در کنار کابل‌های طولانی تا 400 m نصب شود و با استفاده از دیافراگم‌های قابل تعویض، زاویه دید بین 1 تا 2.7 درجه تنظیم گردد.

ویژگی‌های فنی

• حساسیت طیفی: دریافت نور در بازه 300 nm تا 2700 nm که امکان تشخیص شعله‌های نفت، گاز و سوخت‌های جامد را فراهم می‌کند.

• فرکانس قطع پایین: در نسخه‌های 4.0، 4.1 و 4.2 به ترتیب 60 Hz، 40 Hz و 25 Hz طراحی شده است تا انتخاب مناسب برای سرعت پاسخ‌دهی مورد نیاز در سیستم‌های مختلف وجود داشته باشد.

• خودمانیتورینگ: سیستم الکترونیکی هر ثانیه عملکرد حسگر و مسیر نوری را بررسی می‌کند و در صورت وجود نقص، پیغام خطا صادر می‌کند.

• منبع تغذیه: 24 VDC با مصرف حداکثر 200 mA و 700 mA در حالت گرمایش؛ ارتباط مستقیم با آمپلی‌فایر سری 3000.

• بازه دمای کاری: از -20 °C تا +70 °C در محفظه‌های استاندارد و از -40 °C تا +60 °C در محفظه‌های Ex‑de؛ قابلیت نصب فیبر نوری تا دمای 300 °C.

• اتصالات: لوله دید با رزوه داخلی 1 اینچ و اتصال هوای purge با رزوه 1/2 اینچ؛ کابل حداکثر 400 m.

• ابعاد و وزن: ابعاد تقریبی 240 × 95 × 95 میلی‌متر و وزن حدود 1.3 کیلوگرم.

نوآوری‌ها و مزایا

• گزینه‌های تطبیق‌پذیر: سه نسخه با فرکانس قطع پایین متفاوت (4.0، 4.1 و 4.2) که برای تشخیص شعله در سوخت‌های مختلف مثل نفت، پودر زغال و سیستم‌های بستر سیال طراحی شده‌اند.

• تشخیص دقیق: ترکیب دریافت فرابنفش و مادون قرمز و زاویه دید قابل تنظیم، تشخیص شعله را حتی در محیط‌های با روشنایی پس‌زمینه بالا ممکن می‌کند.

• ایمنی بالا: طراحی Fail‑Safe و استانداردهای بین‌المللی تضمین می‌کند که سنسور در صورت وجود خطا سیستم را در وضعیت ایمن قرار می‌دهد.

• سهولت نصب و نگهداری: بدنه مقاوم و اتصالات استاندارد اجازه می‌دهد سنسور به‌طور سریع نصب و تعویض شود و فیبر نوری اختیاری امکان استفاده در فواصل دور و دماهای بسیار بالا را فراهم می‌کند.

کاربردها

سری Type4 برای کاربردهایی که تشخیص شعله در سوخت‌های سنگین و محیط‌های صنعتی سخت مهم است طراحی شده است. نسخه 4.0 به طور ویژه برای تشخیص شعله نفت در سیستم‌های نفت و پودر زغال پیشنهاد می‌شود، نسخه 4.1 برای تشخیص شعله پودر زغال در فرآیندهای زغال‌سوز، و نسخه 4.2 برای نظارت بر شعله در مشعل‌های گاز و نفت و همچنین کوره‌های بستر سیال و سیستم‌های احتراق چوب به کار می‌رود. این سیستم‌ها در نیروگاه‌ها، صنایع سیمان، کوره‌های دوار، و فرآیندهای زیست‌توده کاربرد دارند و به کاهش آلاینده‌ها و افزایش بهره‌وری کمک می‌کنند.

جمع‌بندی

سنسور مانیتورینگ شعله Type4 از برند بی اف آی اتوماسیون یک راهکار قدرتمند و قابل تنظیم برای تشخیص انواع شعله در فرآیندهای صنعتی است. ترکیب دامنه طیفی گسترده، گزینه‌های فرکانس قطع پایین و طراحی مقاوم، این محصول را در بین حسگرهای شعله متمایز می‌کند. انتخاب این سنسور می‌تواند به افزایش ایمنی، بهبود عملکرد احتراق و کاهش هزینه‌های عملیاتی در سیستم‌های پیچیده احتراق منجر شود.
