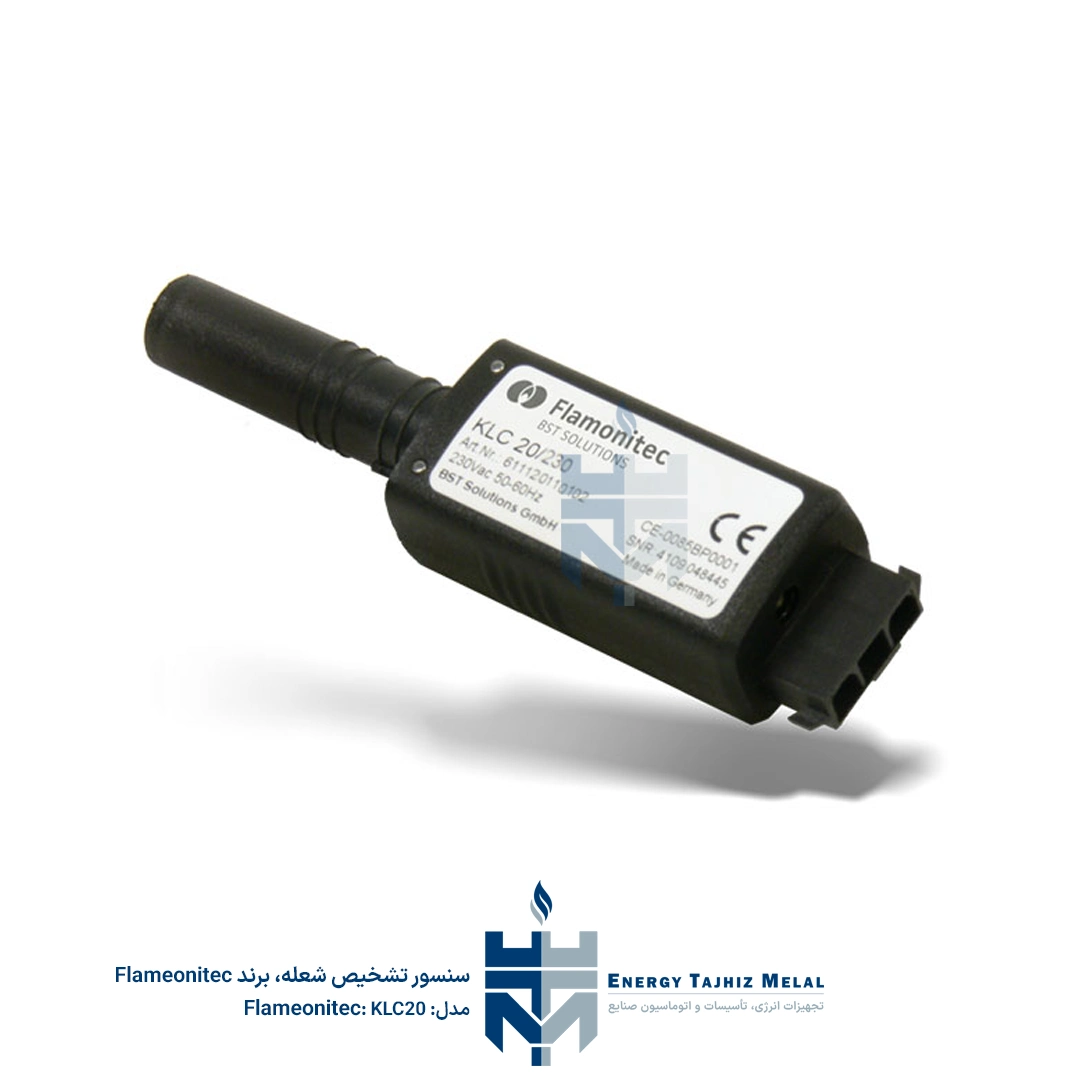

سنسور مانیتورینگ شعله BFI مدل KLC20

معرفی KLC20

سنسور مانیتورینگ شعله KLC20 یکی از محصولات پیشرفته برند BFI Automation است که برای کنترل شعله در مشعل‌های آبی‌رنگ و مشعل‌های کم‌NOx طراحی شده است. این دستگاه با استفاده از حسگر نیمه‌رسانا و پردازش سیگنال داخلی، قادر است فرکانس تپش شعله را تجزیه و تحلیل کرده و تنها سیگنال‌های معتبر را تشخیص دهد. بدین ترتیب، نورهای خارجی مانند تابش لامپ‌های مهتابی یا انعکاس آجرهای نسوز، باعث خطا در تشخیص شعله نمی‌شوند. این محصول مناسب کاربردهای خانگی و صنعتی است که نیاز به نظارت دقیق و ایمن بر شعله دارند.

ساختار و فناوری

KLC20 از یک حسگر نیمه‌رسانا بهره می‌برد که در سه باند طیفی مختلف کار می‌کند: VIS/IR (380 تا 1150 نانومتر)، UV (245 تا 400 نانومتر) و UV1/UV2 (190 تا 570 نانومتر). این گستره وسیع به دستگاه اجازه می‌دهد طیف وسیعی از انواع شعله‌ها و سوخت‌ها را شناسایی کند. پردازشگر داخلی سیگنال، فرکانس تپش شعله را محاسبه کرده و با استفاده از الگوریتم‌های اختصاصی، سیگنال را به یک خروجی دیجیتال برای واحد کنترل مشعل تبدیل می‌کند. این فرآیند بدون نیاز به تنظیم دستی انجام می‌شود و در زمان نصب نیازی به کالیبراسیون وجود ندارد.

مشخصات فنی

• حسگر: نیمه‌رسانا با سه محدوده طیفی (VIS/IR، UV و UV1/UV2).

• ولتاژ تغذیه: 230 ولت متناوب (امکان سفارش با 120 یا 24 ولت AC و 24 ولت DC).

• مصرف جریان: حداکثر 6 میلی‌آمپر؛ بازده مصرف انرژی بسیار مناسب.

• عملکرد: متناوب با امکان خودآزمایی الکترونیکی پس از روشن شدن.

• بازه دمای کاری: از −20 تا +60 درجه سانتی‌گراد.

• فرکانس تپش قابل تشخیص: 15 تا 400 هرتز؛ فرکانس‌های ثابت یا نور محیط به طور کامل فیلتر می‌شوند.

• کلاس حفاظتی: IP21؛ مناسب برای محیط‌های صنعتی نسبتا خشک.

مزایا و ویژگی‌های برجسته

• فناوری تحلیل تپش: استفاده از پردازنده داخلی برای تحلیل فرکانس شعله، تشخیص اشتباه ناشی از نور ثابت یا لرزش مکانیکی را کاهش می‌دهد.

• پهن‌باند بودن: پوشش طیفی گسترده باعث می‌شود KLC20 برای مشعل‌های گاز، نفت و سوخت‌های ترکیبی مناسب باشد.

• نصب و راه‌اندازی آسان: این دستگاه به‌صورت Plug-and-Play به واحد کنترل مشعل متصل می‌شود و نیازی به تنظیمات دستی ندارد.

• سیگنال خروجی قابل مشاهده: نمایشگر LED و رابط نوری امکان مشاهده وضعیت شعله و خواندن پارامترهای مهم را فراهم می‌کند.

کاربردها

سنسور KLC20 عمدتاً در مشعل‌های آبی رنگ (blue burner) و سیستم‌های کم‌NOx استفاده می‌شود که به انتشار کم آلاینده‌ها نیاز دارند. علاوه بر این، این دستگاه برای مشعل‌های گازی و نفتی صنعتی و خانگی که نیاز به کنترل دقیق شعله دارند مناسب است. سیستم‌های تأمین حرارت خانگی، کوره‌های صنعتی کوچک، مشعل‌های دیگ‌های بخار و فرآیندهای تولید انرژی از جمله کاربردهای مرسوم هستند.

اتصالات و شرایط نصب

این دستگاه دارای رزوه ماده 1 اینچ برای نصب بر روی لوله دید و رزوه 1/2 اینچ برای اتصال هوای تمیزکننده است. کابل سنسور می‌تواند تا 400 متر افزایش یابد، بنابراین نصب آن در فواصل بلند نیز امکان‌پذیر است. پیشنهاد می‌شود برای جلوگیری از نفوذ گرد و غبار و رطوبت، از محفظه‌های حفاظت بالا استفاده شود و کابل‌ها جدا از خطوط ولتاژ بالا و جرقه‌زن‌ها عبور داده شوند. همچنین، کنترلر مشعل باید به گونه‌ای تنظیم شود که سیگنال‌های دریافتی را بر اساس فرکانس شعله تفسیر کند.

جمع‌بندی قابلیت‌ها

KLC20 با ترکیب حسگر نیمه‌رسانا و الگوریتم پیشرفته تحلیل تپش، اطمینان می‌دهد که شعله واقعی به‌درستی شناسایی و از خاموشی ناخواسته جلوگیری می‌شود. با قابلیت فیلتر کردن نورهای اضافی و مصرف انرژی پایین، این دستگاه گزینه‌ای ایده‌آل برای بهبود ایمنی و کارایی مشعل‌ها در صنایع مختلف است. علاوه بر کارکرد پایدار، امکان اتصال به سیستم‌های کنترل خودکار و استفاده از خروجی دیجیتال آن را برای مهندسان و تکنسین‌ها جذاب می‌کند.
