کنترلر سطح آب بویلر ویرا مدل D-SK 1000

درباره کنترلر سطح آب بویلر ویرا مدل D-SK 1000

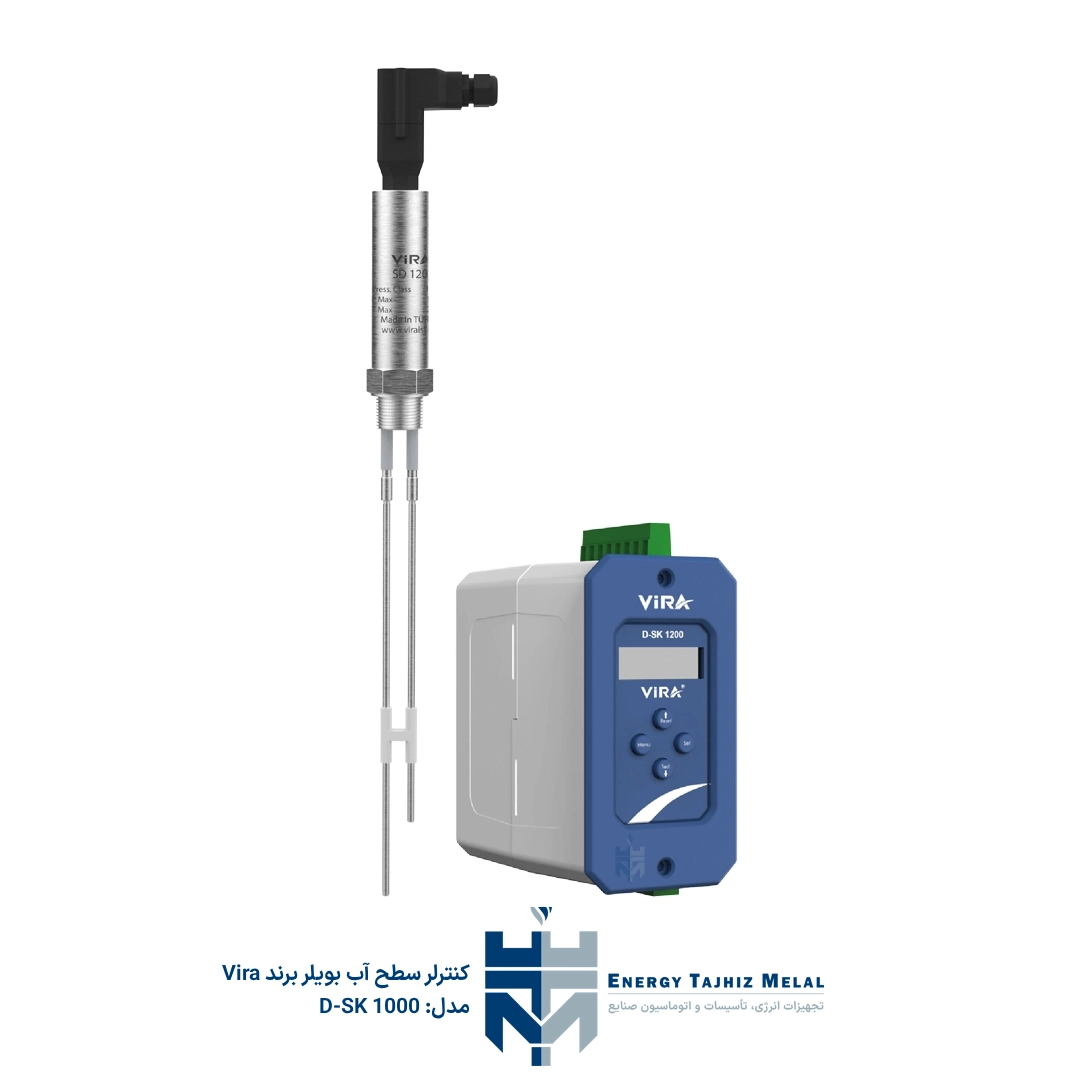

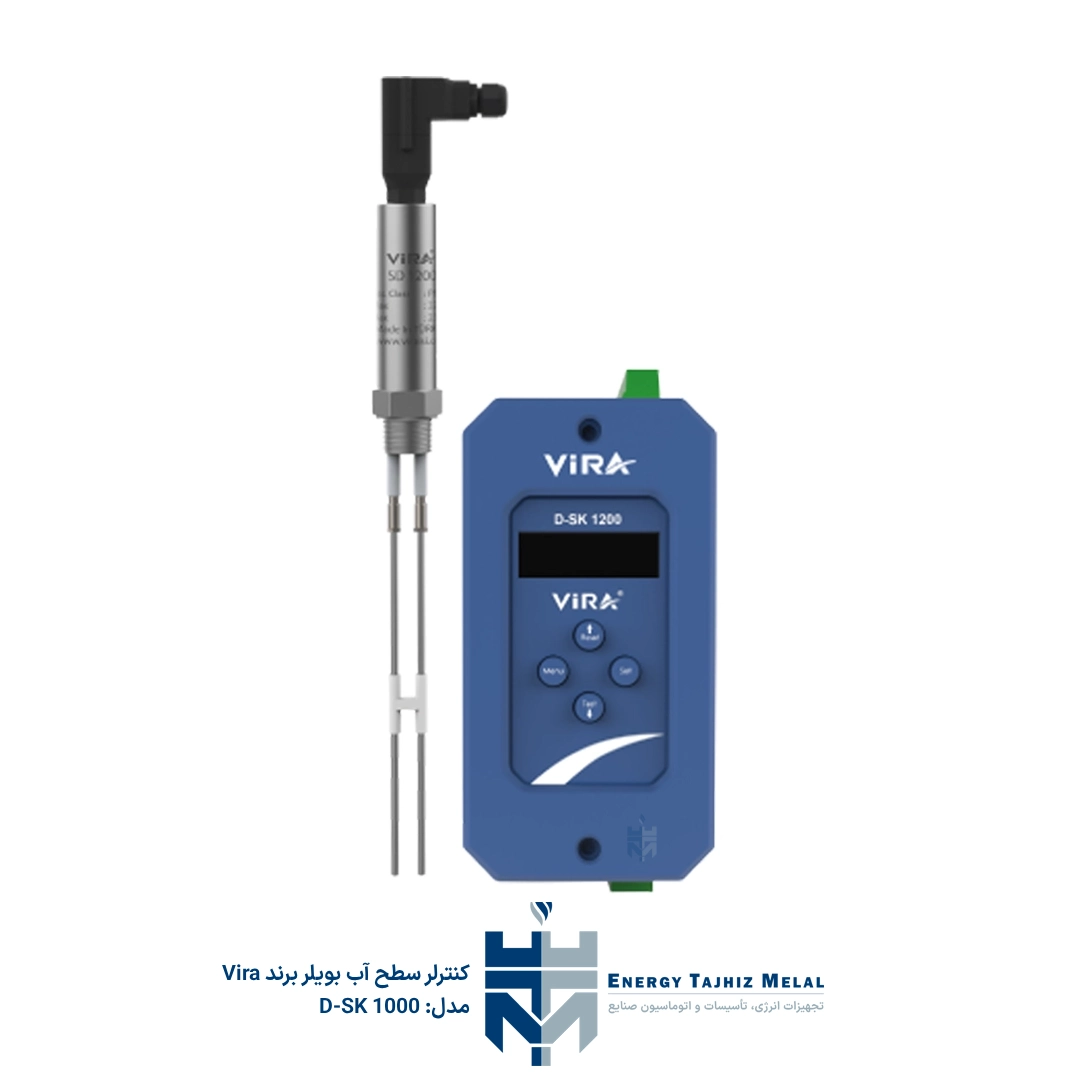

سیستم D-SK 1000 ویرا یک سیستم هشدار سطح آب برای بویلرهای بخار است که برای پایش سطح بالا و سطح پایین آب در یک مجموعه یکپارچه طراحی شده است. این سیستم از کنترلر D-SK 1200 و پراب سطح SD 1200 تشکیل شده و برای حفظ سطح ایمن آب در بویلرهای صنعتی، مخازن کندانس، فیدواتر و سیستم‌های آب‌گرم به کار می‌رود.

این تجهیز به عنوان نسل جدید سیستم SK 1000 ویرا معرفی شده و با ولتاژ کاری 24VDC، نمایشگر 7 Segment، چهار کلید کنترلی و قابلیت نصب به صورت Panel و DIN Rail ارائه می‌شود. خروجی‌های سیستم شامل دو رله آلارم برای اعلام وضعیت سطح بالا و سطح پایین است.

عملکرد و نحوه کار

کنترلر سطح D-SK 1000 با استفاده از پراب SD 1200 و بر اساس اصل رسانایی الکتریکی سیال عمل می‌کند. در این روش، کنترلر وضعیت تماس نوک پراب‌ها با آب را تشخیص می‌دهد و بر اساس تنظیمات انجام‌شده، وضعیت آلارم سطح بالا یا سطح پایین را از طریق رله‌های خروجی اعلام می‌کند.

دو نقطه آلارم مستقل در این سیستم قابل تعریف هستند و می‌توان آن‌ها را به صورت حداقل یا حداکثر سطح پیکربندی کرد. نقطه عملکرد هر آلارم با طول نوک پراب مرتبط است و طول پراب می‌تواند بر اساس سطح مورد نظر برش داده شود.

• پایش سطح بالا و سطح پایین آب بویلر
• عملکرد بر اساس اصل رسانایی سیال
• دارای دو ورودی پراب سطح برای دو نقطه آلارم
• دارای دو خروجی رله آلارم
• نمایش وضعیت از طریق نمایشگر 7 Segment
• امکان تنظیم آلارم‌ها به صورت High یا Low
• قابلیت نصب روی پنل یا ریل DIN
• قابلیت برش طول پراب بر اساس سطح مورد نیاز

کاربردهای صنعتی

• سیستم‌های بخار تحت فشار
• بویلرهای بخار صنعتی
• سیستم‌های آب‌گرم
• مخازن کندانس
• مخازن فیدواتر
• پایش آلارم سطح بالا و سطح پایین در سیالات رسانا

ویژگی‌های فنی و عملکردی

سیستم D-SK 1000 برای کار با سیالات رسانا طراحی شده و قابلیت استفاده با آب بویلر، کندانس و سایر سیالات رسانا را دارد. حساسیت اعلام‌شده برای سیستم، رسانایی بیشتر از 10 μS/cm در دمای 25°C است. کنترلر دارای خروجی‌های رله‌ای شناور از نوع Changeover بوده و هر کنتاکت دارای ظرفیت 12A در 250VAC با cosφ=1 است.

کنترلر D-SK 1200 با ولتاژ تغذیه 24VDC کار می‌کند و توان مصرفی آن 2W ذکر شده است. برای تغذیه تجهیز، استفاده از فیوز خارجی 1A semi-delay و برای حفاظت کنتاکت‌های خروجی، فیوز خارجی 3A slow-blow در راهنمای نصب ذکر شده است.

ویژگی‌های کلیدی

• مدل سیستم: D-SK 1000
• کنترلر: D-SK 1200
• پراب: SD 1200
• عملکرد: High Level Alarm و Low Level Alarm
• ورودی: Level Probe Input برای دو سطح و Ground
• خروجی: دو رله آلارم
• نمایشگر: 7 Segment
• کلیدها: Test، Reset، Menu و Set
• نوع نصب: Panel و DIN Rail
• درجه حفاظت کنترلر: IP40
• فشار نامی پراب: PN 40
• حداکثر فشار کاری پراب: 32 Bar(g)
• حداکثر دمای کاری پراب: 239°C

طراحی و کیفیت ساخت

سیستم D-SK 1000 از یک کنترلر الکترونیکی و پراب رسانایی تشکیل شده است. کنترلر D-SK 1200 دارای محفظه پلی‌کربنات، ترمینال‌های قابل جداسازی و درجه حفاظت IP40 مطابق EN 60529 است. این کنترلر برای نصب در تابلو کنترل و استفاده در محیط‌های صنعتی طراحی شده و قابلیت نصب به صورت پنلی یا روی ریل DIN را دارد.

پراب SD 1200 با اتصال رزوه‌ای G 1″ BSPT ارائه می‌شود و در صورت نیاز، گزینه NPT نیز برای اتصال در نظر گرفته شده است. طول پراب در سه نسخه 500، 1000 و 1500 میلی‌متر ارائه می‌شود و امکان برش طول آن تا سطح مورد نظر وجود دارد.

مزایای استفاده از محصول

• پایش همزمان سطح بالا و سطح پایین آب بویلر
• مناسب برای سیالات رسانا مانند آب بویلر، کندانس و فیدواتر
• دارای دو رله آلارم مستقل
• قابل نصب به صورت پنلی و DIN Rail
• نمایش وضعیت عملکرد از طریق نمایشگر 7 Segment
• قابلیت تنظیم آلارم‌ها به صورت High یا Low
• قابلیت استفاده از پراب در فشار PN 40
• قابل استفاده در دمای کاری پراب تا 239°C
• قابلیت برش پراب بر اساس سطح مورد نیاز

استانداردها و تاییدیه‌ها

• مطابق الزامات EN 12952 و EN 12953 برای تجهیزات کنترل و محدودسازی سطح آب
• دارای تاییدیه TUV Type Approval
• مطابق Low Voltage Directive 2014/35/EU
• مطابق EMC Directive 2014/30/EU
• Machine Directive Conformity
• درجه حفاظت IP40 مطابق EN 60529

برای انتخاب کنترلر سطح آب بویلر ویرا مدل D-SK 1000 بر اساس شرایط کاری، فشار بویلر، دمای فرآیند، نوع اتصال و طول مورد نیاز پراب، با واحد فنی و فروش تماس بگیرید تا مشخصات محصول با نیاز پروژه بررسی و استعلام قیمت ارائه شود.
