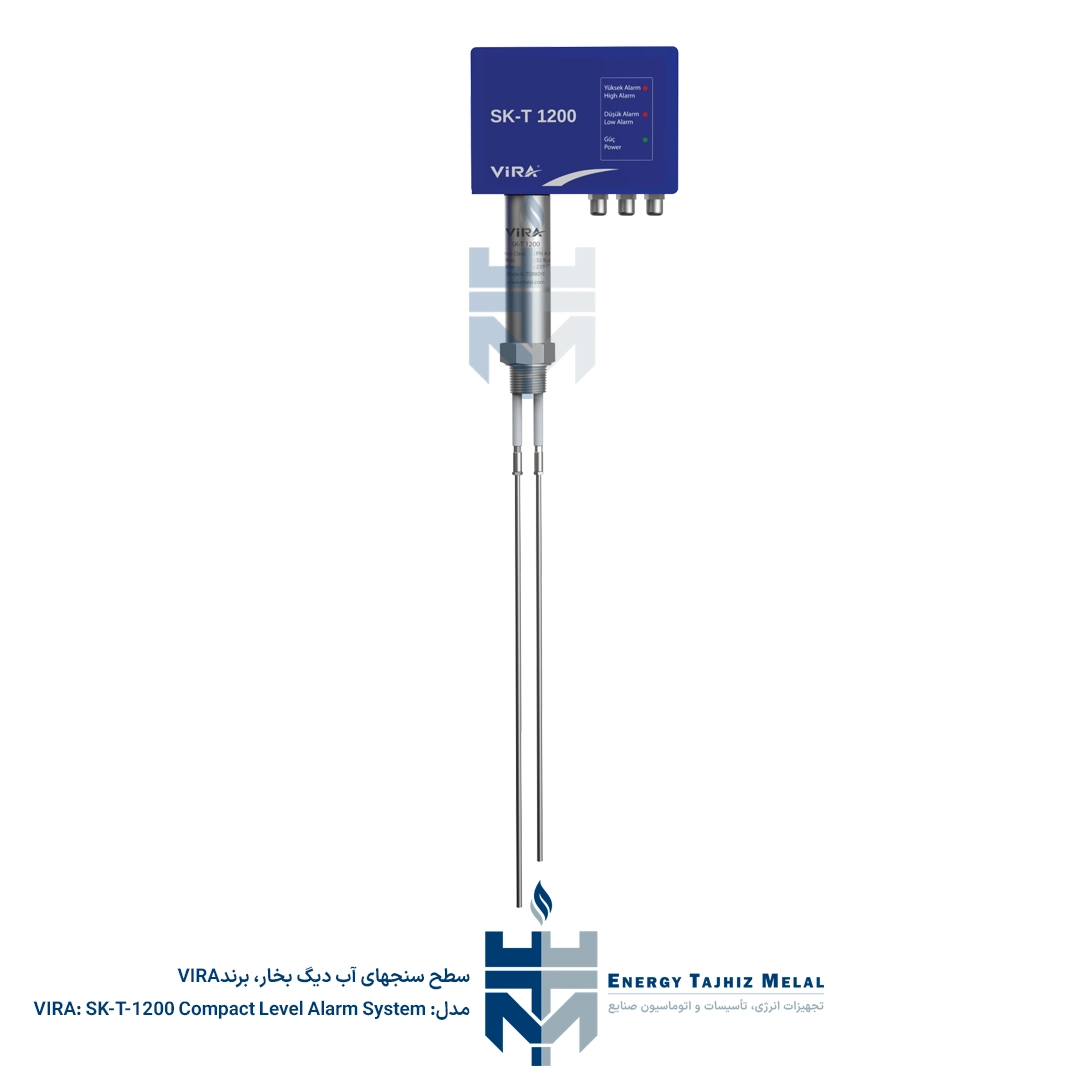

سیستم هشدار و کنترل سطح دو میله‌ای ویرا از نوع کامپکت مدل SK-T 1200

سیستم هشدار سطح کامپکت SK-T 1200 ویرا برای نصب در بالای دیگ بخار طراحی شده و ترکیبی از کنترلر و پراب در یک واحد فشرده ارائه می‌دهد. این طراحی یکپارچه نیاز به کابل‌کشی طولانی را کاهش می‌دهد و راه‌اندازی را ساده‌تر می‌کند. SK‑T 1200 با ولتاژ 230 VAC کار می‌کند و دارای دو رله آلارم برای سطح پایین و سطح بالا است. این سیستم بر اساس اصل هدایت الکتریکی عمل می‌کند و قادر است در مایعات مختلفی نظیر آب، کندانس و بخار، حتی با رسانایی 10 μS/cm در دمای 25 درجه سانتی‌گراد نیز عملکرد قابل اعتمادی داشته باشد.

از ویژگی‌های بارز این سیستم، بدنه آلومینیومی مقاوم با کلاس حفاظتی IP 65 است که آن را در برابر نفوذ رطوبت و گردوغبار مقاوم می‌کند. طراحی فشرده آن امکان نصب در فضاهای محدود را فراهم می‌کند و وزن نسبتا کم (حدود 2 کیلوگرم) جابه‌جایی را آسان می‌سازد. واحد کامپکت حاوی کنترلر و پراب دو الکترودی است؛ هر الکترود می‌تواند به طول‌های 500، 1000 یا 1500 میلی‌متر برش داده شود. این انعطاف‌پذیری باعث می‌شود دستگاه برای بویلرهای مختلف با ارتفاع‌های متفاوت قابل استفاده باشد.

مشخصات فنی SK‑T 1200 شامل فشار نامی PN 40، فشار عملیاتی تا 32 بار گیج و دمای عملیاتی تا 239 °C است. اتصال رزوه‌ای یک اینچ BSP این امکان را می‌دهد که به سادگی روی دیگ نصب شود و در صورت نیاز می‌توان نسخه NPT را نیز سفارش داد. این سیستم قابلیت تنظیم حساسیت و فیلتر را دارد تا در شرایط تلاطم و نویز بالا نیز عملکرد دقیقی داشته باشد. نمایشگر LED روی واحد نشانگر وضعیت هر هشدار است و خروجی‌های رله برای توقف مشعل یا ارسال سیگنال به سیستم‌های کنترل در نظر گرفته شده‌اند.

طراحی یکپارچه SK‑T 1200 نه‌تنها سیم‌کشی و نصب را ساده می‌کند بلکه نیاز به جعبه تابلو جداگانه را نیز از بین می‌برد. این ویژگی به‌خصوص در دیگ‌های کوچک یا سیستم‌هایی که فضای نصب محدودی دارند اهمیت دارد. سیستم قابلیت کار در محیط‌های با دمای محیط تا 75 درجه سانتی‌گراد را داشته و طول پراب باید در زمان سفارش مشخص شود تا از سازگاری کامل با ارتفاع مخزن اطمینان حاصل گردد. وزن دستگاه تقریباً 2 کیلوگرم و ابعاد آن 288×170×120 میلی‌متر است.

ویژگی‌های برجسته

• طراحی فشرده: کنترلر و پراب در یک واحد قرار گرفته‌اند، نصب را سریع‌تر کرده و نیاز به کابل‌کشی جداگانه را کاهش می‌دهند.

• محافظت بالا: بدنه آلومینیومی با کلاس IP 65 دستگاه را در برابر آب و گردوغبار محافظت می‌کند.

• قابلیت تنظیم حساسیت: سیستم دارای فیلتر داخلی و تنظیم حساسیت است تا در شرایط متغیر پاسخ صحیح بدهد.

• رله‌های خروجی: دو رله هشدار برای خاموش کردن مشعل یا ارسال سیگنال به سیستم‌های کنترل وجود دارد.

• اتصال استاندارد: رزوه یک اینچ BSP نصب آسان را فراهم می‌کند و امکان سفارش نوع NPT نیز وجود دارد.

کاربردها و مزایا

SK‑T 1200 برای دیگ‌های بخار و مخازنی که فضای نصب محدود دارند مناسب است. با وجود بدنه مقاوم و قابلیت تنظیم حساسیت، سیستم در برابر شرایط کاری سخت مقاوم است. نصب یکپارچه و خروجی‌های رله باعث کاهش زمان نصب و هزینه‌های سیم‌کشی می‌شود. این سیستم به بهبود ایمنی، جلوگیری از خطرات انفجار و بالا آمدن سطح آب و کاهش هزینه‌های نگهداری کمک می‌کند. علاوه بر این، می‌توان آن را به سیستم‌های PLC و SCADA متصل کرد تا کنترل و نظارت از راه دور انجام شود.

نصب و خدمات

نصب SK‑T 1200 بسیار آسان است: تنها کافی است بدنه دستگاه به بالای دیگ پیچ شود و سیم‌کشی ساده‌ای برای تغذیه و خروجی‌های رله انجام شود. طول پراب باید در زمان سفارش تعیین شود تا دستگاه دقیقا مطابق نیاز کاربر ساخته شود. ویرا با ارائه راهنمای نصب و خدمات پس از فروش، پشتیبانی لازم را فراهم می‌کند تا سیستم به‌طور صحیح نصب و استفاده شود. این محصول، انتخابی ایده‌آل برای بهبود ایمنی و کارایی در سیستم‌های بخار است.
