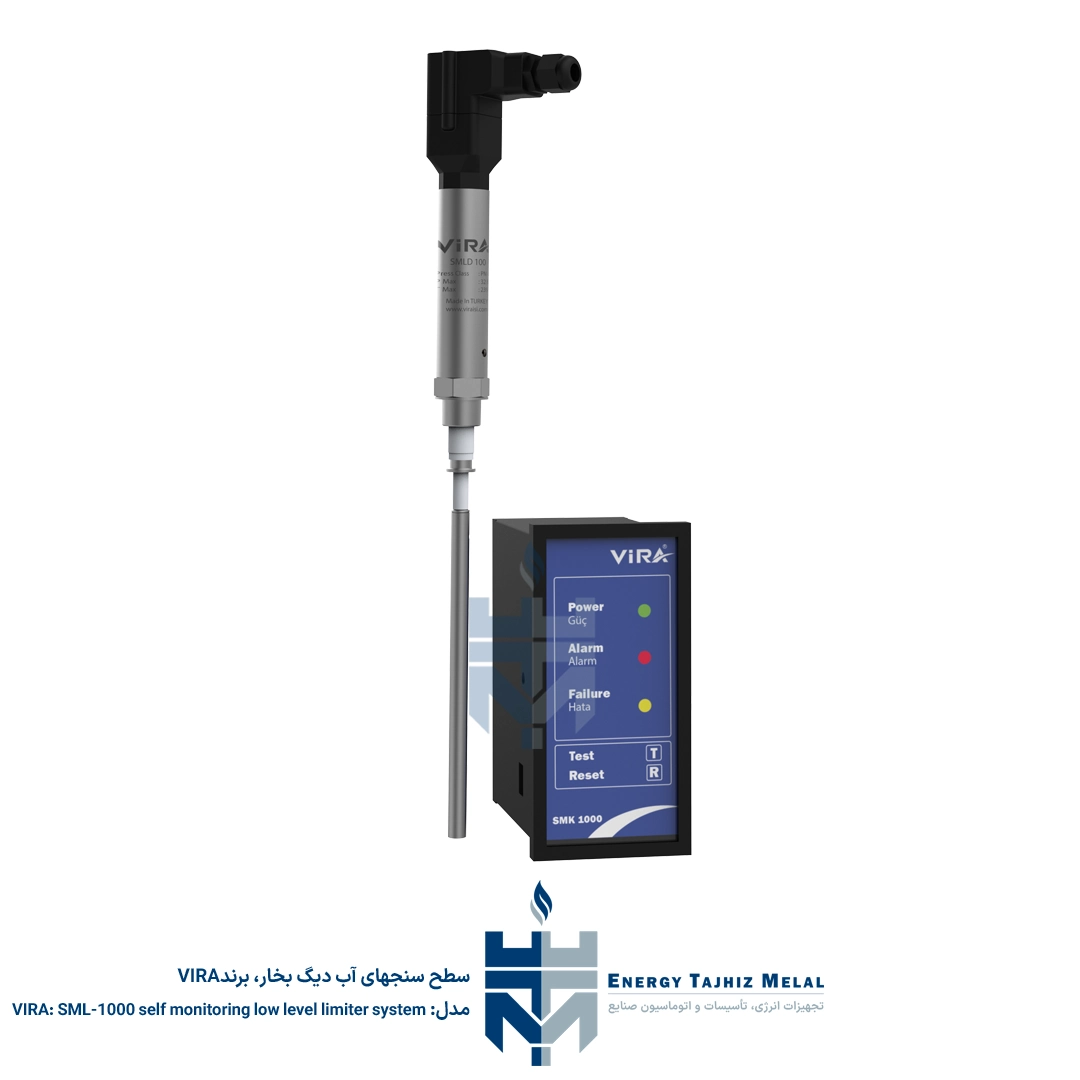

محدود کننده سطح پایین آب مدل SML 1000

سیستم محدودکننده سطح پایین آب SML 1000 ویرا با استفاده از کنترلر خودنظارت SMK 1000 و پراب SMLD 1000 برای جلوگیری از پایین آمدن بیش از حد سطح آب در دیگ‌های بخار طراحی شده است. این سیستم به‌طور پیوسته و خودکار سلامت کابل‌ها و مدار داخلی را هر 15 ثانیه بررسی می‌کند و در صورت وجود نشتی، خوردگی یا آلودگی در پراب، هشدار می‌دهد. هدف از این کنترل خودکار، افزایش ضریب ایمنی و اجازه کارکرد بدون نظارت به مدت 72 ساعت مطابق با استاندارد EN 12952/3 است.

کنترلر SMK 1000 مجهز به چهار مرحله رله است که امکان مدیریت دقیق و انعطاف‌پذیر خروجی‌ها را فراهم می‌آورد. دو رله اصلی برای توقف مشعل و خاموش کردن پمپ یا ارسال سیگنال به سیستم‌های PLC/SCADA استفاده می‌شوند. بین این دو رله یک تأخیر 5 ثانیه‌ای تنظیم شده است تا ترتیب قطع و وصل تجهیزات در هنگام هشدار به شکل مطلوب حفظ شود. این کنترلر همچنین قابلیت تشخیص و گزارش بروز خطا در پراب، کابل‌ها یا مدار داخلی را دارد و با روشن شدن نشانگرهای LED کاربر را مطلع می‌سازد.

سنسور SMLD 1000 در سه طول 500، 1000 و 1500 میلی‌متر عرضه می‌شود و می‌تواند به طول مناسب بریده شود. اتصال آن رزوه‌ای و به‌صورت 1/2 اینچ BSP است تا به راحتی روی دیگ یا مخزن نصب شود. سیستم برای فشار نامی PN 40 و حداکثر فشار عملیاتی 32 بار گیج طراحی شده و می‌تواند در دمای عملیاتی تا 239 درجه سانتی‌گراد کار کند. این محدوده فشار و دما برای اکثر دیگ‌های بخار صنعتی مناسب است. محدوده دمای محیط برای کنترلر تا 75 درجه سانتی‌گراد است و وزن مجموعه تقریباً 3.2 کیلوگرم بوده که نصب آن را آسان می‌کند. ابعاد تقریبی دستگاه 250×150×200 میلی‌متر است.

عملکرد SML 1000 به این شکل است که در شرایط عادی پراب در آب غوطه‌ور است و مقاومت الکتریکی پایین بین پراب و بدنه وجود دارد. وقتی سطح آب پایین می‌آید و سر پراب از آب خارج می‌شود، مقاومت افزایش یافته و مدار کنترلی فعال می‌شود. سیستم با تشخیص این وضعیت، فوراً رله‌های مرتبط را فعال می‌کند تا مشعل خاموش شود یا پمپ کار کند و به کاربر هشدار داده می‌شود. خودنظارتی مداوم سیستم مانع از آن می‌شود که خرابی سنسور یا سیم‌کشی به‌عنوان سطح آب اشتباه تشخیص داده شود.

ویژگی‌های متمایز

• خودنظارتی دوره‌ای: تست اتوماتیک هر 15 ثانیه سلامت پراب و کابل‌ها را بررسی کرده و از بروز خطاهای پنهان جلوگیری می‌کند.

• چهار مرحله رله: کنترلر دارای چهار سطح خروجی است که امکان واکنش‌های پله‌ای را فراهم می‌کند؛ از توقف مشعل گرفته تا ارسال سیگنال به سیستم‌های پیشرفته‌تر.

• اتصال رزوه‌ای استاندارد: سایز اتصال 1/2 اینچ BSP نصب سریع و بدون نیاز به تجهیزات خاص را امکان‌پذیر می‌کند.

• ایمنی بالا: سیستم برای فشار و دمای بالا طراحی شده و مطابق استانداردهای صنعتی بوده و برای کارکرد بدون نظارت در دیگ‌های بخار مناسب است.

• راحتی در تنظیم: طول پراب قابل برش است و کنترلر دارای تأخیر بین رله‌ها و نشانگرهای LED برای اطلاع‌رسانی دقیق است.

مزایا و کاربردها

SML 1000 به‌ویژه برای دیگ‌های بخار در صنایع پتروشیمی، نیروگاه‌ها، کارخانه‌های غذایی و شیمیایی طراحی شده است. این سیستم از پایین آمدن بیش از حد سطح آب جلوگیری می‌کند و با عملکرد خودنظارتی خود، در صورت بروز ایراد در سیستم هشدار می‌دهد. بدین ترتیب، می‌توان خطرات انفجار یا آسیب به تجهیزات را کاهش داد و راندمان عملیات را بهبود بخشید. با ارتباط با سیستم‌های PLC یا SCADA، امکان نظارت و کنترل از راه دور نیز فراهم می‌شود. استفاده از این محصول سبب کاهش هزینه‌های تعمیر و نگهداری و افزایش طول عمر دیگ می‌شود.

نصب و خدمات پس از فروش

برای نصب SML 1000، کنترلر SMK 1000 باید در تابلو نصب شده و پراب SMLD 1000 روی دیگ یا مخزن پیچ شود. کابل‌های اتصال باید از کابل‌های مقاوم در برابر دما و رطوبت استفاده شوند و با رعایت دستورالعمل‌های ارائه شده در دفترچه راهنما، سیم‌کشی انجام شود. ویرا با ارائه دفترچه راهنمای جامع و خدمات پس از فروش حرفه‌ای، کاربر را در تمام مراحل نصب، راه‌اندازی و نگهداری همراهی می‌کند. این اطمینان وجود دارد که با انتخاب این سیستم، امنیت و بهره‌وری دیگ بخار به شکل چشمگیری افزایش می‌یابد.
