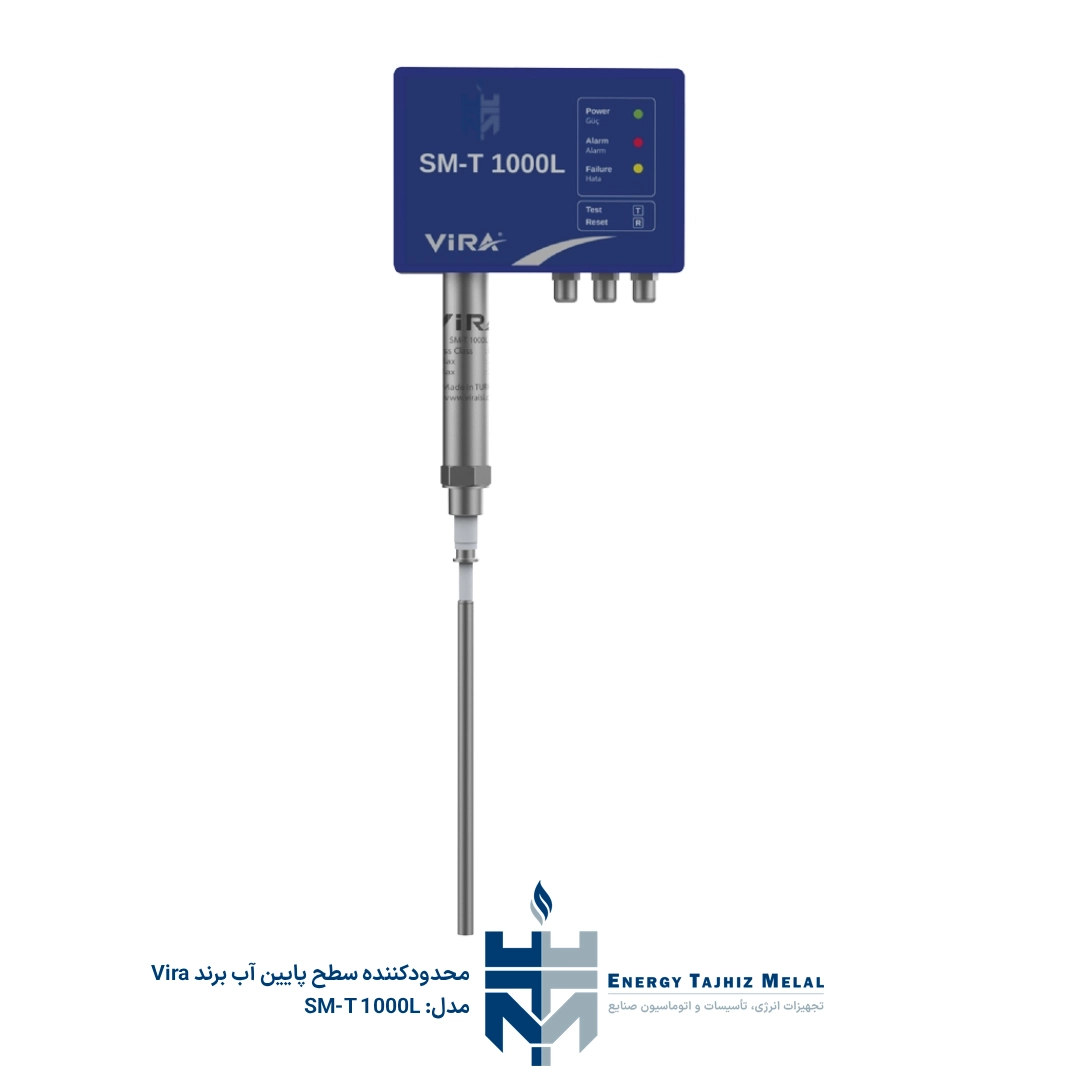

محدودکننده سطح پایین آب ویرا مدل SM-T 1000L

آشنایی با محدودکننده سطح پایین آب ویرا مدل SM-T 1000L

محدودکننده سطح پایین آب ویرا مدل SM-T 1000L یک سیستم فشرده از نوع Compact Self Monitoring Low Level Limiter است که برای پایش ایمنی سطح پایین آب در بویلرهای بخار طراحی شده است. این تجهیز با قابلیت Self Monitoring، وضعیت سطح پایین آب را کنترل کرده و در شرایط بحرانی از طریق خروجی‌های ایمنی، فرمان لازم را به سیستم کنترل بویلر ارسال می‌کند.

این محصول با تغذیه 230 VAC و فرکانس 50/60Hz کار می‌کند و دارای دو خروجی Safety Relay است. مدل SM-T 1000L به صورت نصب مستقیم روی قسمت بالای بویلر طراحی شده و با درجه حفاظت IP65 و بدنه آلومینیومی ارائه می‌شود.

عملکرد و نحوه کار

سیستم SM-T 1000L برای محدودسازی سطح پایین آب بویلر استفاده می‌شود. مطابق توضیحات کاتالوگ، Level Limiter برخلاف سیستم‌های Level Alarm فقط نقش هشداردهنده ندارد، بلکه به عنوان یک تجهیز ایمنی برای خاموش کردن مشعل یا توقف تأمین سوخت در شرایط بحرانی سطح آب به کار می‌رود.

این تجهیز دارای قابلیت پایش داخلی یا Self Monitoring است و عملکردهایی مانند بررسی قطع کابل، بررسی اتصال کوتاه، بررسی رسوب روی پراب، تست، ریست و بررسی دوره‌ای داخلی را انجام می‌دهد. ورودی سیستم شامل Level Probe Input و Ground است و خروجی آن از طریق دو رله ایمنی انجام می‌شود.

• محدودسازی سطح پایین آب بویلر
• عملکرد Self Monitoring
• بررسی قطع کابل یا Cable Break Check
• بررسی اتصال کوتاه یا Short Circuit Check
• بررسی رسوب روی پراب یا Probe Scale Check
• بررسی دوره‌ای داخلی یا Periodic Self Check
• دارای عملکرد Test و Reset
• دارای دو خروجی Safety Relay

کاربردهای صنعتی

• بویلرهای بخار صنعتی
• سیستم‌های پایش ایمنی سطح آب بویلر
• مدارهای ایمنی قطع مشعل در شرایط سطح پایین آب
• سیستم‌های توقف سوخت‌رسانی در وضعیت بحرانی سطح آب
• کاربرد در بویلرهای بدون اپراتور مطابق الزامات EN 12952 و EN 12953

ویژگی‌های فنی و عملکردی

محدودکننده سطح پایین SM-T 1000L با فشار نامی PN 40، حداکثر فشار کاری 32 Bar g و حداکثر دمای کاری 239°C ارائه می‌شود. اتصال تجهیز از نوع G 1/2″ BSPT است و اتصال NPT نیز به صورت اختیاری در کاتالوگ ذکر شده است.

طول پراب این تجهیز در سه اندازه 500، 1000 و 1500 میلی‌متر قابل سفارش است و طبق یادداشت کاتالوگ، طول پراب باید در محل نصب بر اساس کاربرد مورد نظر برش و تنظیم شود. حداکثر دمای محیط برای این تجهیز 75°C اعلام شده است.

ویژگی‌های کلیدی

• مدل: SM-T 1000L
• نوع تجهیز: Compact Self Monitoring Low Level Limiter
• ولتاژ تغذیه: 230 VAC
• فرکانس: 50/60Hz
• خروجی: 2 Safety Relays
• ورودی: Level Probe Input, Ground
• نمایشگر: LED
• درجه حفاظت: IP65
• جنس محفظه: Aluminum
• نوع نصب: Boiler top mounted
• فشار نامی: PN 40
• حداکثر فشار کاری: 32 Bar g
• حداکثر دمای کاری: 239°C
• اتصال: G 1/2″ BSPT

طراحی و کیفیت ساخت

SM-T 1000L با ساختار فشرده طراحی شده و برای نصب مستقیم روی قسمت بالای بویلر مناسب است. محفظه این تجهیز از آلومینیوم ساخته شده و درجه حفاظت IP65 برای آن ذکر شده است. نمایش وضعیت تجهیز از طریق LED انجام می‌شود و روی بدنه کلیدهای Test و Reset قرار دارند.

در ساخت بخش‌های مختلف تجهیز، مطابق جدول متریال کاتالوگ، از آلومینیوم برای Housing و Housing Cover، از فولاد زنگ‌نزن آستنیتی 304 برای پیچ‌های محفظه، بدنه پراب و Retaining Pin، از فولاد زنگ‌نزن آستنیتی 316L برای Probe Tip و Comparator Tip، از PTFE برای عایق‌های اولیه و ثانویه و از Brass با پوشش نیکل برای Cable Gland PG9 استفاده شده است.

مزایای استفاده از محصول

• طراحی فشرده برای محدودسازی سطح پایین آب بویلر
• دارای عملکرد Self Monitoring برای تشخیص خطاهای مدار و پراب
• دارای دو خروجی Safety Relay
• مناسب برای نصب مستقیم روی قسمت بالای بویلر
• درجه حفاظت IP65
• محفظه آلومینیومی
• قابل استفاده تا فشار نامی PN 40
• قابل استفاده تا دمای کاری 239°C
• قابلیت برش و تنظیم طول پراب در محل نصب

استانداردها و تاییدیه‌ها

• CE
• EMC Directive 2014/30/EU
• LVD Directive 2014/35/EU
• PED Directive 2014/68/EU
• SIL مطابق IEC 61508
• EN 12952
• EN 12953

برای انتخاب محدودکننده سطح پایین آب ویرا مدل SM-T 1000L بر اساس فشار کاری بویلر، دمای فرآیند، نوع اتصال و طول مورد نیاز پراب، با واحد فنی و فروش تماس بگیرید تا مشخصات تجهیز با شرایط پروژه بررسی و استعلام قیمت ارائه شود.
