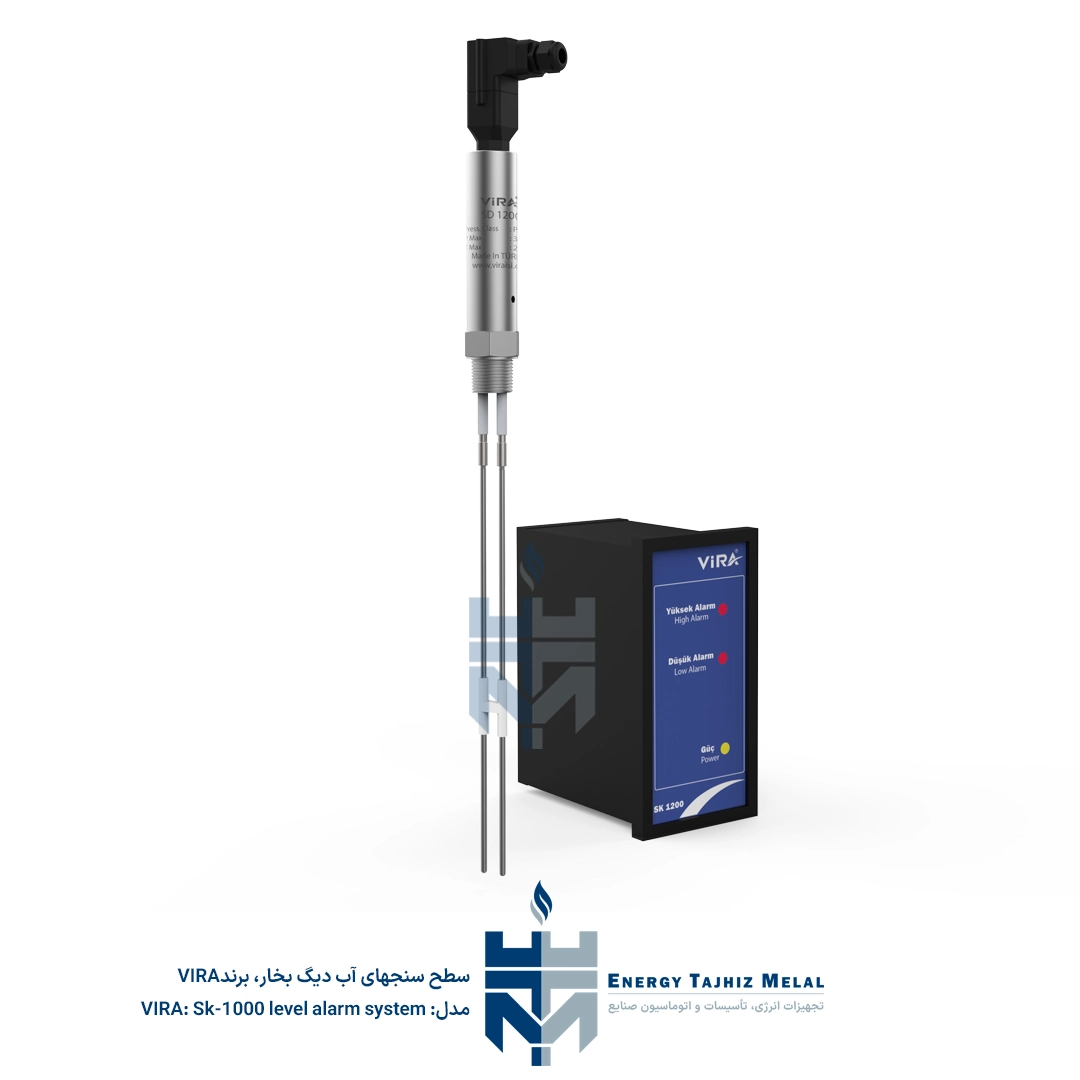

سیستم هشدار و کنترل سطح دو میله ای مدل SK-1000

سیستم هشدار سطح SK 1000 ویرا یک راهکار حرفه‌ای برای کنترل دقیق ارتفاع سیال در دیگ‌های بخار و مخازن است. این سیستم از دو الکترود استفاده می‌کند و می‌تواند همزمان وظیفه هشدار برای سطح پایین و سطح بالا را انجام دهد. کنترلر SK 1200 با ولتاژ 230 VAC تغذیه می‌شود و در تابلو نصب می‌شود تا دسترسی و راه‌اندازی آسان باشد. سنسور سطح SD 1200 به روش هدایت الکتریکی کار می‌کند؛ یعنی با تغییر مقاومت بین الکترودها، تغییر سطح آب را تشخیص می‌دهد و سیگنال هشدار را فعال می‌کند. این روش امکان استفاده در آب، کندانس و بخار را فراهم می‌کند و حتی در رسانایی‌های بسیار پایین (یک میکروزیمنس بر سانتی‌متر در دمای 25 درجه سانتی‌گراد) نیز عملکرد قابل اعتمادی دارد.

یکی از ویژگی‌های برجسته SK 1000 امکان تنظیم حساسیت و فیلتر داخلی آن است. هنگامی که سیستم در محیط‌هایی با نویز الکتریکی یا تلاطم جریان قرار می‌گیرد، می‌توان فیلتر و حساسیت دستگاه را برای جلوگیری از هشدارهای کاذب تنظیم کرد. هر الکترود به طور مستقل عمل می‌کند و می‌توان آن را به طول‌های مختلف (500، 1000 یا 1500 میلی‌متر) برش داد تا دقیقاً در محل مورد نیاز نصب شود. کنترلر مجهز به نمایشگر LED است که وضعیت هر کانال هشدار را نشان می‌دهد و دو رله آلارم برای اتصال به سیستم‌های کنترل مشعل یا پمپ دارد. بدنه دستگاه از مواد مقاوم ساخته شده و در کلاس IP 40 محافظت می‌شود؛ این بدان معناست که در محیط‌های صنعتی خشک و بدون گرد و غبار می‌توان از آن استفاده کرد.

مشخصات فنی این سیستم شامل فشار نامی PN 40، فشار عملیاتی حداکثر 32 بار گیج و دمای عملیاتی تا 239 درجه سانتی‌گراد است. اتصال سنسور به صورت رزوه‌ای با استاندارد یک اینچ BSP بوده و امکان سفارش با استاندارد NPT نیز وجود دارد. طول الکترودها در زمان سفارش 500 تا 1500 میلی‌متر در نظر گرفته می‌شود و پس از نصب قابل کوتاه کردن است. حداکثر دمای محیط برای کنترلر 75 درجه سانتی‌گراد است و این باعث می‌شود که دستگاه در اتاق‌های دیگ بخار به‌خوبی عمل کند. وزن تقریبی این مجموعه حدود 3 کیلوگرم است و ابعاد آن 250×150×170 میلی‌متر برآورد می‌شود که اجازه نصب ساده در تابلو یا نزدیک دیگ را می‌دهد.

سیستم هشدار سطح SK 1000 برای جلوگیری از صدمات ناشی از پایین آمدن بیش از حد سطح آب (خطر خشک شدن و انفجار دیگ) یا بالا رفتن بیش از حد سطح آب (خطر carry over و چکش آبی) طراحی شده است. با تشخیص به‌موقع این شرایط و ارسال سیگنال به تجهیزات کنترلی، سیستم می‌تواند مشعل را خاموش کرده، پمپ تغذیه را فعال یا غیر‌فعال کند و همچنین برای PLC یا SCADA سیگنال ارسال نماید. این ویژگی‌ها به بهره‌وری انرژی و ایمنی عملیاتی کمک می‌کنند و امکان کارکرد بدون نظارت 72 ساعته دیگ را فراهم می‌سازند.

ویژگی‌های کلیدی

• قابلیت دوگانه هشدار: سیستم می‌تواند هم زمان هشدار سطح پایین و هشدار سطح بالا را مدیریت کند، بنابراین با استفاده از یک دستگاه دو نقطه مختلف سطح کنترل می‌شود.

• تنظیم حساسیت و فیلتر: کنترلر دارای فیلتر داخلی و سطح حساسیت قابل تنظیم است تا در شرایط نویز و تلاطم بالا نیز عملکرد مطمئنی داشته باشد.

• الکترودهای قابل برش: هر الکترود در سه طول استاندارد عرضه می‌شود و می‌توان آن را در محل نصب به اندازه دلخواه کوتاه کرد.

• رله‌های آلارم: دو رله خروجی امکان اتصال مستقیم به مشعل یا پمپ را فراهم می‌کنند تا در صورت رخ دادن شرایط اضطراری، تجهیزات به طور خودکار واکنش نشان دهند.

• طراحی صنعتی: بدنه مقاوم با کلاس حفاظتی IP 40، فشار نامی PN 40 و محدوده دمایی گسترده تا 239 °C آن را برای کاربردهای بخار و آب داغ مناسب ساخته است.

کاربردها و مزایا

از SK 1000 می‌توان در دیگ‌های بخار صنعتی، مخازن ذخیره‌سازی آب داغ، سیستم‌های تولید بخار و تأسیسات فرآیندی استفاده کرد. کنترل دقیق سطح آب موجب بهبود بازده حرارتی، کاهش خطرات انفجار و جلوگیری از آسیب به پمپ‌ها و سایر تجهیزات می‌شود. علاوه بر این، با ارسال سیگنال به سیستم‌های کنترل مرکزی (PLC/SCADA) مدیریت هوشمند فرآیند ممکن می‌شود. به کمک این سیستم، فواصل سرویس و نگهداری کاهش می‌یابد و هزینه‌های تعمیرات بر اثر خرابی ناشی از سطح نامناسب آب کاهش می‌یابد.

نصب و پشتیبانی

نصب سیستم SK 1000 ساده است؛ کنترلر در تابلو نصب می‌شود و سنسور با رزوه استاندارد به دیگ یا مخزن پیچ می‌شود. الکترودها باید قبل از نصب به طول مناسب بریده و داخل محفظه قرار داده شوند. برای راه‌اندازی اولیه، توصیه می‌شود که از متخصصان دارای صلاحیت کمک گرفته شود. ویرا با ارائه کاتالوگ‌ها و راهنمای کاربری کامل و خدمات پس از فروش، خیال کاربر را از جهت نصب و بهره‌برداری راحت می‌کند. این محصول با کیفیت بالا و پشتیبانی فنی، انتخابی مطمئن برای صنایع مختلف است.
