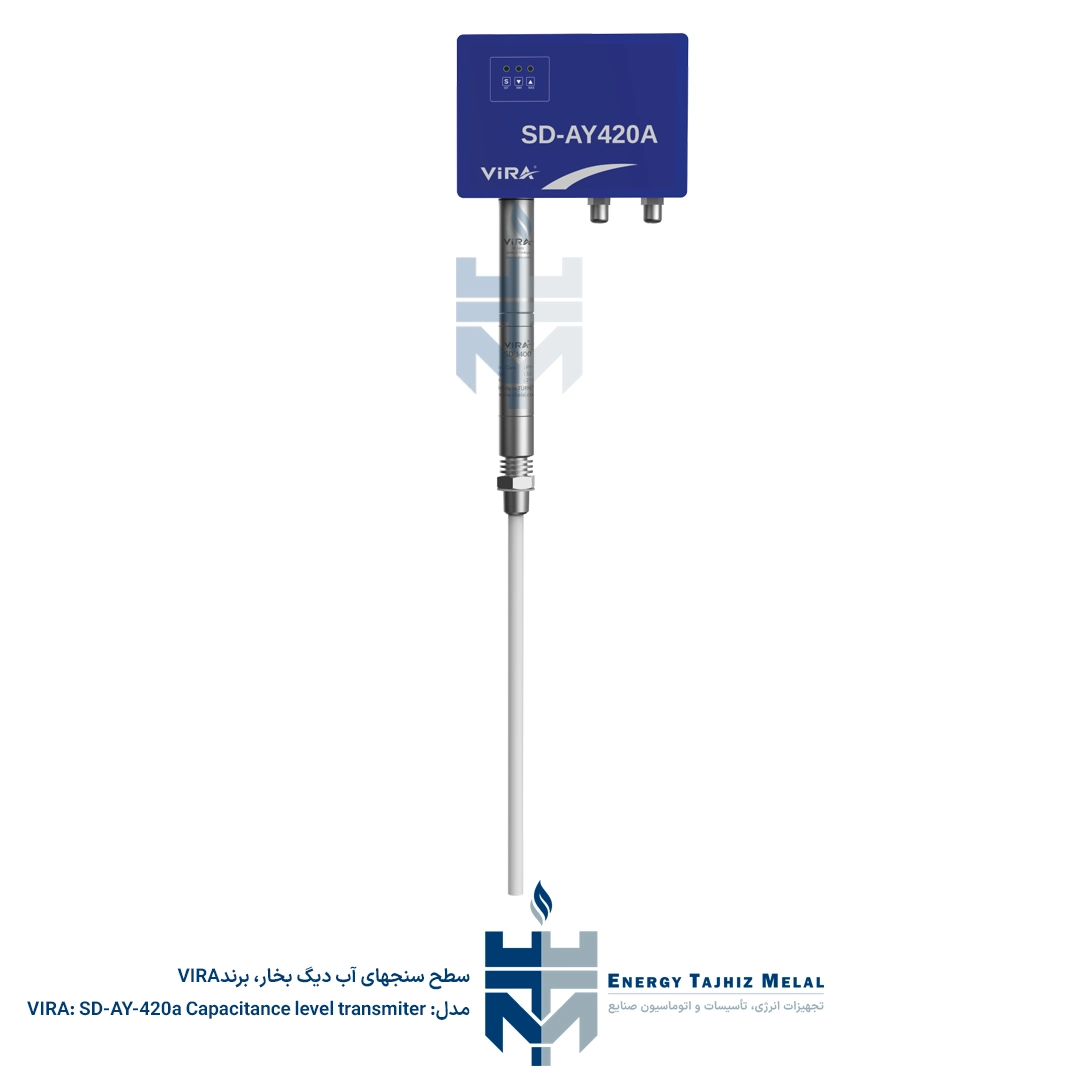

سطح سنج خازنی ویرا مدل SD-AY 420A به همراه کنترلر مادولار

معرفی سطح سنج خازنی ویرا مدل SD-AY 420A به همراه کنترلر مادولار

سطح سنج خازنی ویرا مدل SD-AY 420A به همراه کنترلر مادولار، یک سنسور سطح پیوسته است که بر اساس اصل ظرفیت کار می‌کند و سیگنال آنالوگ استاندارد 4–20 mA را برای استفاده در سیستم‌های اتوماسیون ارائه می‌دهد. این دستگاه میزان پر شدن مخازن و دیگ‌های آب یا بخار را به صورت لحظه‌ای اندازه‌گیری کرده و خروجی‌های 4 mA برای حداقل سطح و 20 mA برای حداکثر سطح را فراهم می‌کند. برای تنظیم نقاط مینیمم و ماکزیمم سه دکمه (Min, Max, Set) و نشانگرهای LED روی دستگاه تعبیه شده است که کاربری آسانی را فراهم می‌کنند.

SD‑AY 420A به همراه پری‌امپلی‌فایر AY3400 عرضه می‌شود تا سیگنال اندازه‌گیری را تقویت و پایدار کند. تغذیه دستگاه 24 VDC است و گزینه 230 VAC نیز وجود دارد. خروجی 4–20 mA به طور مستقیم می‌تواند به PLC، سیستم‌های اسکادا یا درایور پمپ متصل شود. این دستگاه به عنوان یک سیستم مستقل عمل نمی‌کند بلکه به‌عنوان حسگر در یک حلقه کنترل استفاده می‌شود و باعث می‌شود سطح آب هم به صورت درصد روی نمایشگر و هم به صورت سیگنال جریان نمایش داده شود.

مشخصات فنی سطح سنج خازنی ویرا مدل SD-AY 420A

مشخصات فنی این ترانسمیتر شامل فشار نامی PN 40، فشار عملیاتی حداکثر 32 بار گیج و دمای عملیاتی تا 239 درجه سانتی‌گراد است. اتصال رزوه‌ای 1/2 اینچ BSPT نصب آن را بر روی دیگ یا مخزن ساده می‌کند و طول پراب در محدوده 300 تا 1500 میلی‌متر قابل سفارش است. توجه داشته باشید که به دلیل ماهیت خازنی، طول پروب پس از تولید قابل تغییر نیست و باید هنگام سفارش به‌درستی انتخاب شود. دستگاه در محفظه آلومینیومی با درجه حفاظتی IP 65 قرار دارد و می‌تواند در دمای محیط تا 75 درجه سانتی‌گراد کار کند. وزن این سیستم حدود 1.5 کیلوگرم است و ابعاد تقریبی آن 300×100×100 میلی‌متر است.

سطح سنج خازنی ویرا مدل SD-AY 420A به همراه کنترلر مادولار در سه حالت مختلف قابل استفاده است: (1) اتصال سیگنال خروجی به اینورتر پمپ تغذیه از طریق PLC یا SCADA برای کنترل سرعت پمپ، (2) اتصال مستقیم سیگنال به اینورتر پمپ بدون واسطه PLC، و (3) استفاده از سیگنال برای کنترل شیرهای خودکار. این انعطاف‌پذیری امکان می‌دهد که بر اساس نیازهای فرآیند، بهترین روش کنترل سطح انتخاب شود. دستگاه به دلیل استفاده از فناوری خازنی، در برابر آلودگی و رسوبات مقاومت بالایی دارد و نیازی به تعمیر و نگهداری مکرر ندارد.

مزایا و ویژگی‌های سطح سنج خازنی ویرا مدل SD-AY 420A

• اندازه‌گیری پیوسته: سیگنال 4–20 mA سطح را به صورت خطی اندازه‌گیری می‌کند و اطلاعات لحظه‌ای را برای سیستم‌های کنترل فراهم می‌آورد.

• قابلیت تنظیم آسان: سه دکمه روی دستگاه اجازه تنظیم دقیق نقاط مین و ماکس را می‌دهند و LEDها وضعیت کار را نشان می‌دهند.

• طول قابل سفارش: پروب در طول‌های 300 تا 1500 میلی‌متر تولید می‌شود و باید هنگام سفارش طول مناسب انتخاب شود.

• طراحی مقاوم: بدنه آلومینیومی با IP 65 و فشار نامی PN 40، این دستگاه را برای کاربردهای بخار و آب داغ مناسب می‌کند.

• خروجی استاندارد: خروجی 4–20 mA با اکثر سیستم‌های صنعتی سازگار است و می‌تواند مستقیماً برای کنترل پمپ یا شیر استفاده شود.

کاربردها و مزایا

SD‑AY 420A برای اندازه‌گیری و کنترل مداوم سطح در بویلرها، مخازن آب داغ و تانک‌های فرآیندی کاربرد دارد. با ارائه سیگنال آنالوگ استاندارد، این دستگاه اجازه می‌دهد تا سیستم‌های کنترل به‌صورت پیوسته و دقیق عمل کنند، در نتیجه از نوسانات سطح و مشکلات ناشی از آن جلوگیری می‌شود. استفاده از این ترانسمیتر می‌تواند باعث بهبود کارایی پمپ‌های تغذیه و کاهش هزینه انرژی گردد. مقاومت در برابر رسوب و قابلیت کار در فشار و دمای بالا از دیگر مزایای این محصول است.

نحوه نصب سطح سنج خازنی ویرا مدل SD-AY 420A

برای نصب SD‑AY 420A، ابتدا باید طول پروب مناسب انتخاب و در زمان سفارش مشخص شود. سپس پروب از طریق رزوه 1/2 اینچ BSPT به دیگ یا مخزن متصل می‌شود و کابل سیگنال به سیستم کنترل وصل می‌گردد. سیم‌کشی باید با استفاده از کابل‌های با کیفیت و مطابق دستورالعمل انجام شود. ویرا با ارائه دفترچه راهنمای نصب و تیم پشتیبانی فنی، کاربر را در مراحل نصب، راه‌اندازی و بهره‌برداری همراهی می‌کند تا دستگاه به صورت بهینه کار کند.
