پراب سطح رسانایی اسپیراکس سارکو مدل LP11‑4

معرفی و کاربرد

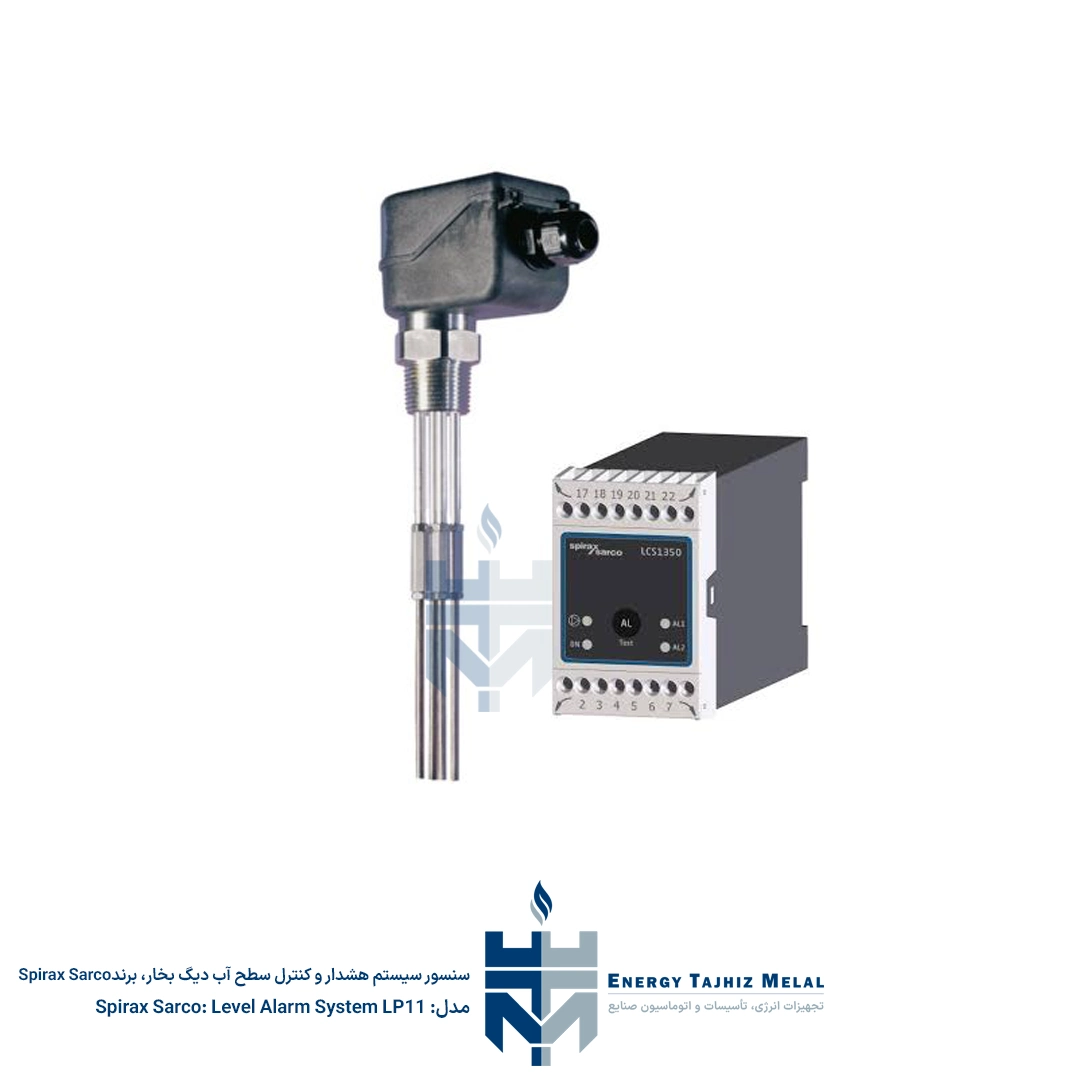

پراب سطح رسانایی LP11‑4 از تولیدات شرکت اسپراکس سارکو یک حسگر سطح الکتریکی است که برای کنترل on/off و هشدار در دیگ‌های بخار، مخازن یا سایر مخازن تحت فشار به کار می‌رود. این پراب چهار سر مجزا دارد که هنگام نصب به طول مورد نیاز بریده می‌شوند و قادر است چند نقطه سطح متفاوت را به‌طور مستقل به کنترلر اعلام کند. در هنگام غوطه‌ور شدن هر سر در مایع، مدار هدایت الکتریکی تکمیل شده و کنترلر LCS1350 سیگنال سطح را دریافت می‌کند؛ در زمان خروج سر از مایع، مقاومت به زمین افزایش یافته و کنترلر افت سطح را تشخیص می‌دهد. این مکانیزم ساده و قابل اعتماد، LP11‑4 را به گزینه‌ای مناسب برای کنترل سطح آب در دیگ‌های بخار و مخازن فرآیندی تبدیل می‌کند.

طراحی و عملکرد فنی

بدنه و نوک‌های پراب از فولاد زنگ‌نزن آستنیتی ساخته شده و روکش نوک‌ها از پلیمر PFA می‌باشد، بنابراین در برابر خوردگی و دماهای بالا مقاومت دارند. پراب به وسیله رزوه ۱ اینچ BSP به بدنه دیگ یا مخزن متصل می‌شود و مسیر زمین از طریق اتصال رزوه‌ای برقرار می‌گردد. برای مخازن غیرفلزی یا بتن می‌توان یکی از نوک‌ها را به‌عنوان مسیر زمین استفاده کرد یا یک میله یا صفحه زمین جداگانه نصب کرد. نوک‌ها ۱۰۰۰ میلی‌متر طول دارند و می‌توانند به صورت دوتایی به هم متصل شوند تا عمق اندازه‌گیری تا ۲۰۹۵ میلی‌متر افزایش یابد.

فشار نامی این پراب PN40 و حداکثر فشار عملیاتی آن ۳۲ بار g (در نسخه استاندارد) و ۳۰ بار g در نسخه دارای تأییدیه UL است. حداکثر دمای کاری برای نسخه استاندارد ۲۳۹ درجه سانتی‌گراد و برای نسخه UL ۲۳۵ درجه سانتی‌گراد است. محدوده دمای محیط از –۲۰ تا +۷۰ درجه سانتی‌گراد بوده و درجه حفاظت بدنه IP54 می‌باشد که آن را در مقابل رطوبت و گردوغبار نیمه‌محافظت می‌کند. حداقل هدایت الکتریکی مایع برای عملکرد درست ۰٫۵ میکرو زیمنس بر سانتی‌متر در دمای ۲۵ درجه سانتی‌گراد است.

ویژگی‌های کلیدی

• چهار سر قابل تنظیم: امکان تعیین چند نقطه سطح برای عملکرد هم‌زمان کنترل و هشدار.

• ساختار مقاوم: بدنه و نوک‌های فولاد زنگ‌نزن با روکش PFA برای مقاومت در برابر خوردگی و دمای بالا.

• قابلیت توسعه طول: امکان اتصال دو مجموعه نوک برای رسیدن به عمق اندازه‌گیری تا ۲۰۹۵ میلی‌متر.

• نصب ساده: اتصال رزوه‌ای ۱ اینچ BSP و کابل‌کشی آسان با کانکتورهای تخت و رینگ.

• محدوده دمایی و فشاری گسترده: PN40 و توان تحمل فشار تا ۳۲ بار g و دمای کاری تا ۲۳۹ درجه سانتی‌گراد.

• قابلیت استفاده در مخازن مختلف: مناسب برای دیگ‌های بخار، مخازن فلزی یا غیرفلزی با امکان استفاده از یکی از نوک‌ها یا میله زمین جداگانه به‌عنوان مسیر زمین.

نصب و نگهداری

پراب LP11‑4 باید در فلنج یا پوشش رزوه‌ای Rp1 (۱ اینچ BSP تِیپر) نصب شود و برای دیگ‌های بخار یا مخازن تحت تلاطم توصیه می‌شود که از لوله حفاظتی ۸۰ میلی‌متری استفاده کنید تا پراب از جریان سیال محافظت شود. این پراب مناسب استفاده در فضای بیرونی نیست مگر اینکه پوشش اضافی نصب شود. سیم‌کشی دستگاه به کمک کانکتورهای تخت و رینگ انجام می‌شود و سیستم سیم‌کشی به‌گونه‌ای طراحی شده که می‌توان بغل‌گرفتن را از housing جدا کرد بدون اینکه کابل تخریب شود. نگهداری خاصی نیاز ندارد اما لازم است کنترل دوره‌ای سطح آب بویلر و بررسی عملکرد نوک‌ها طبق دستورالعمل‌های نصب و نگهداری انجام شود.

راهنمای خرید و استعلام قیمت

پراب رسانایی LP11‑4 با بدنه فولاد زنگ‌نزن و چهار نوک قطع‌‎پذیر، راهکاری دقیق و مطمئن برای کنترل سطح آب در دیگ‌های بخار و مخازن فرآیندی است. این محصول با تحمل فشار و دمای بالا و نصب ساده، نیاز به سطح‌سنجی ایمن را برطرف می‌کند. برای استعلام قیمت، دریافت اطلاعات بیشتر و مشاوره فنی در خصوص انتخاب طول نوک و لوازم جانبی، با کارشناسان انرژی تجهیز تماس بگیرید. تیم ما آماده است تا شما را در انتخاب و راه‌اندازی این پراب سطح همراهی کند.
