سیستم هشدار سطح چهار میله‌ای ویرا مدل SK 2000

آشنایی با سیستم هشدار و کنترل سطح چهار میله‌ای ویرا مدل SK 2000

سیستم SK 2000 ویرا یک تجهیز کنترل سطح و آلارم به صورت On-Off است که برای کنترل روشن و خاموش شدن پمپ و اعلام آلارم سطح بالا و سطح پایین استفاده می‌شود. این سیستم از دو بخش اصلی شامل کنترلر سطح و آلارم و پراب کنترل سطح تشکیل شده است.

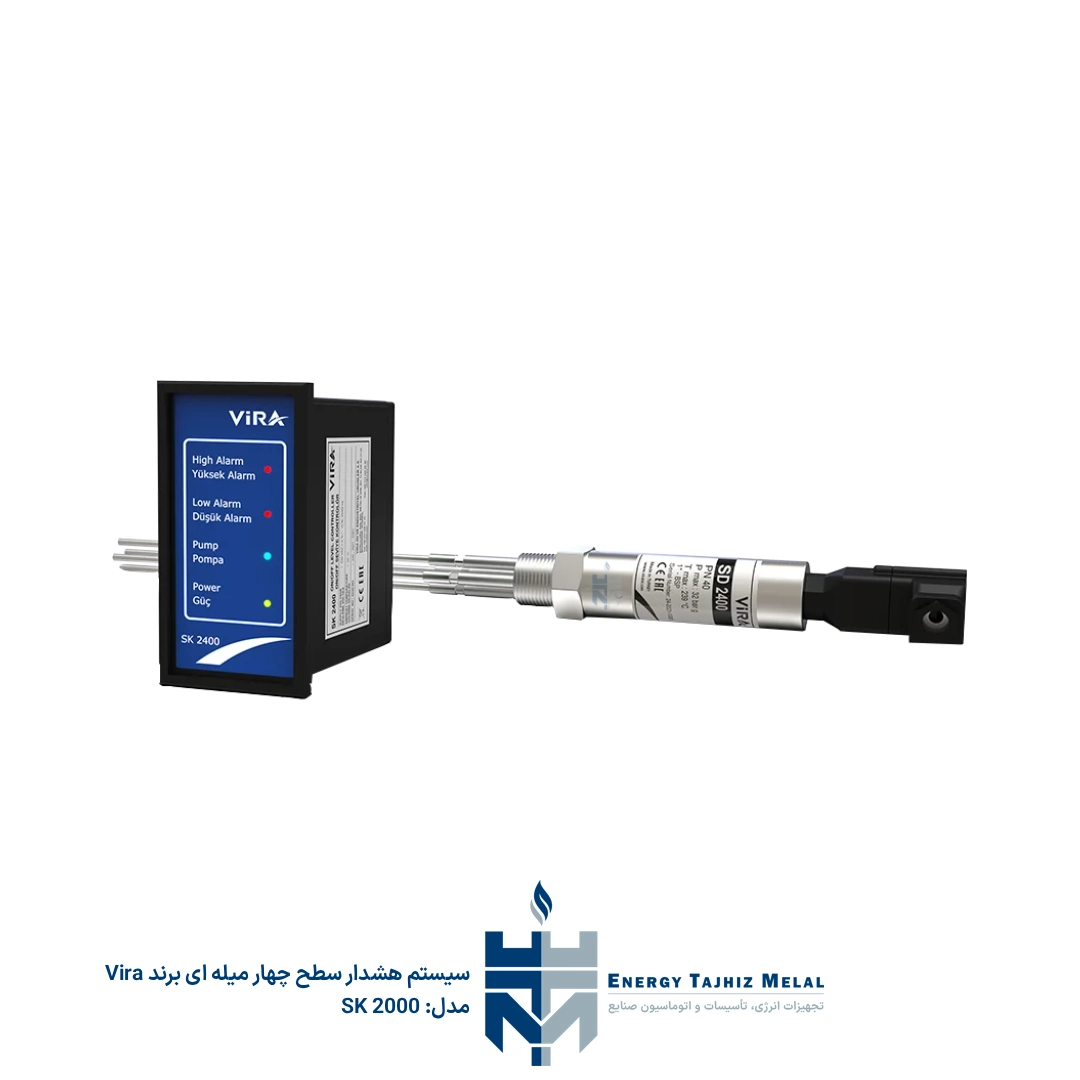

در کاتالوگ، کنترلر این سیستم با تیپ SK 2400 و پراب آن با تیپ SD 2400 معرفی شده است. کنترلر به صورت Panel Mounting نصب می‌شود و خروجی آن شامل یک رله برای فرمان روشن و خاموش شدن پمپ و دو رله آلارم است.

عملکرد و نحوه کار

سیستم SK 2000 برای کنترل سطح به صورت قطع و وصل طراحی شده است. این تجهیز با دریافت وضعیت سطح از پراب، امکان کنترل پمپ را فراهم می‌کند و در شرایط تعیین‌شده، آلارم سطح بالا یا سطح پایین را فعال می‌سازد. در نمونه‌های کاربردی کاتالوگ، این سیستم برای وضعیت‌های High Alarm، Pump Off، Pump On و Low Alarm نمایش داده شده است.

• کنترل روشن و خاموش شدن پمپ به صورت On-Off
• اعلام آلارم سطح بالا
• اعلام آلارم سطح پایین
• دارای خروجی رله برای کنترل پمپ
• دارای دو خروجی رله آلارم
• امکان استفاده از پراب با طول‌های مختلف

کاربردهای صنعتی

مطابق دیاگرام کاربردی کاتالوگ، سیستم SK 2000 در کنار Level Probe، Level Controller و Feed Water Pump برای کنترل سطح و مدیریت عملکرد پمپ تغذیه آب استفاده می‌شود.

• کنترل سطح در سیستم‌های صنعتی
• کنترل روشن و خاموش شدن پمپ تغذیه آب
• اعلام وضعیت سطح بالا
• اعلام وضعیت سطح پایین
• کاربرد در سیستم‌های دارای مخزن و پمپ

ویژگی‌های فنی و عملکردی

کنترلر سطح این سیستم با تغذیه 230 VAC و فرکانس 50/60Hz کار می‌کند و برای نصب روی پنل طراحی شده است. حداکثر دمای محیط مجاز برای کنترلر 55°C اعلام شده است.

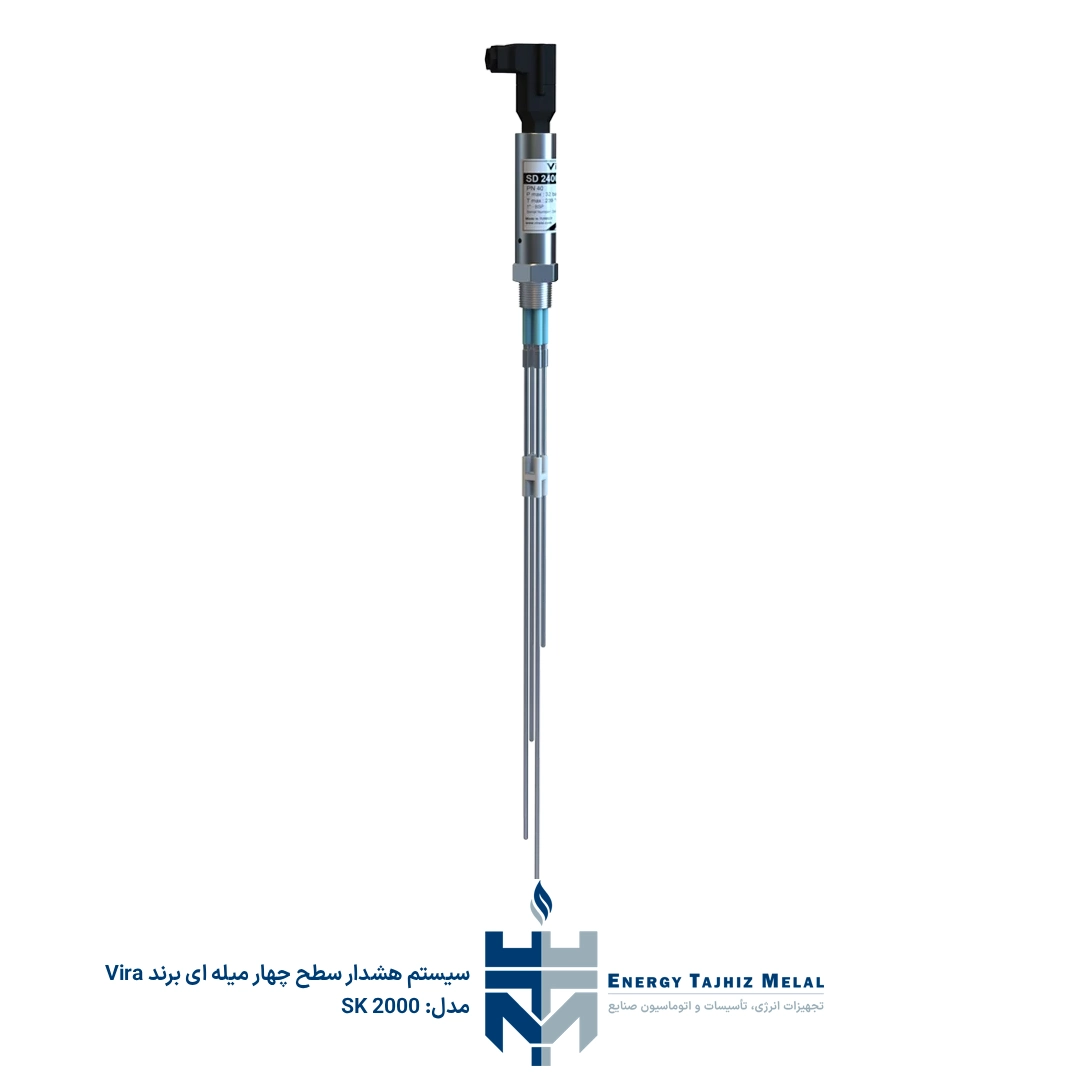

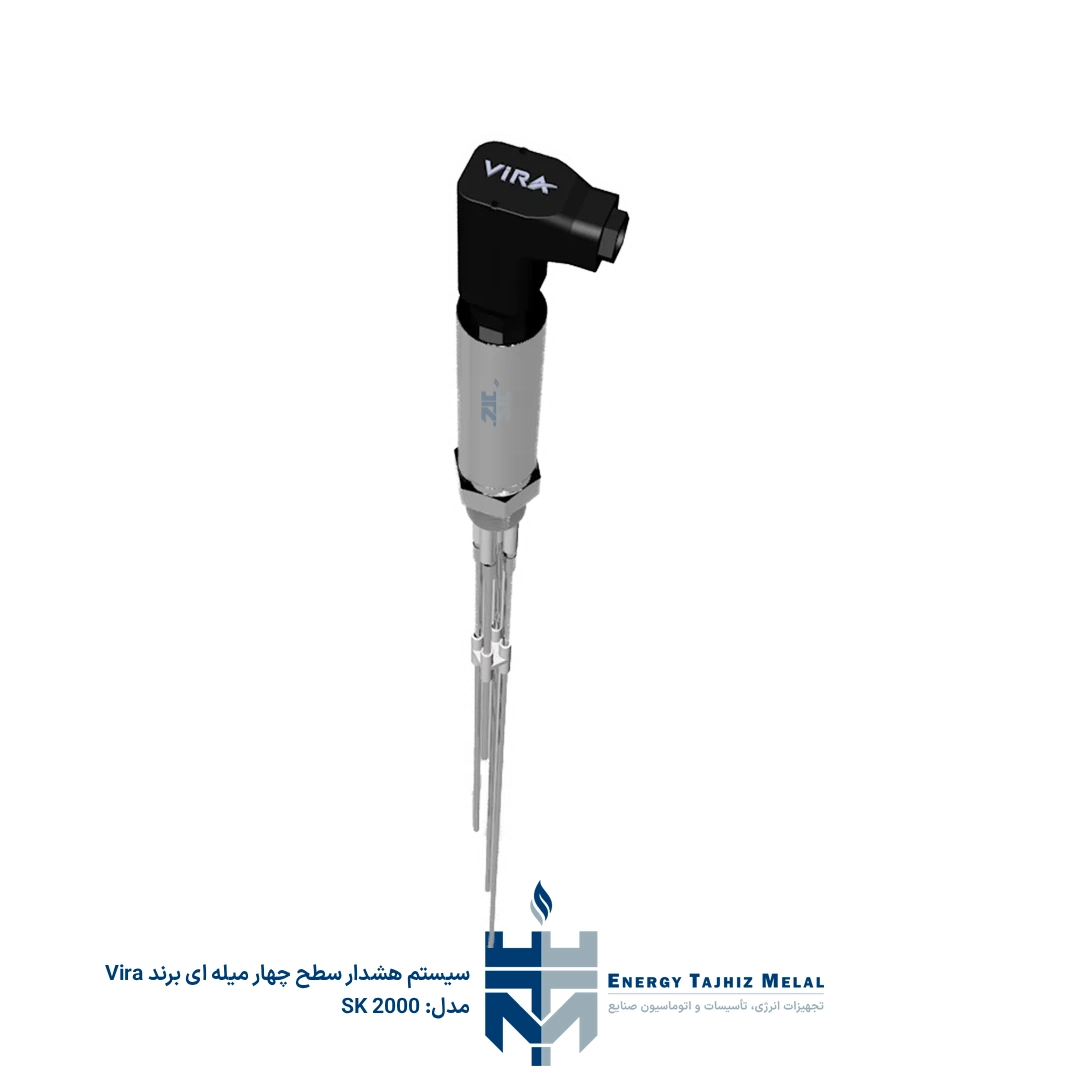

پراب کنترل سطح مدل SD 2400 دارای فشار نامی PN 40، حداکثر فشار کاری 32 Bar g و حداکثر دمای کاری 239°C است. اتصال پراب از نوع 1 اینچ BSP رزوه‌ای بوده و طول آن در سه اندازه 500، 1000 و 1500 میلی‌متر ارائه می‌شود.

ویژگی‌های کلیدی

• مدل سیستم: SK 2000
• نوع تجهیز: سیستم کنترل سطح و آلارم On-Off
• تیپ کنترلر: SK 2400
• تیپ پراب: SD 2400
• نوع نصب کنترلر: Panel Mounting
• عملکرد: Pump On-Off، High Alarm، Low Alarm
• خروجی: Pump On-Off Relay و Two Alarm Relay
• فشار نامی پراب: PN 40
• حداکثر فشار کاری پراب: 32 Bar g
• حداکثر دمای کاری پراب: 239°C
• اتصال پراب: 1 اینچ BSP رزوه‌ای
• طول پراب: 500، 1000 و 1500 میلی‌متر

طراحی و کیفیت ساخت

سیستم SK 2000 به صورت یک مجموعه کنترل سطح شامل کنترلر پنلی و پراب سطح طراحی شده است. کنترلر در تابلو یا پنل نصب می‌شود و پراب از طریق اتصال رزوه‌ای 1 اینچ BSP روی محل مورد نظر قرار می‌گیرد. طبق اطلاعات کاتالوگ، طول پراب در سه اندازه 500، 1000 و 1500 میلی‌متر ارائه شده و قابلیت برش تا سطح مورد نظر را دارد.

مزایای استفاده از محصول

• ترکیب کنترل سطح و آلارم در یک سیستم On-Off
• امکان کنترل عملکرد پمپ بر اساس سطح
• دارای آلارم سطح بالا و سطح پایین
• خروجی رله‌ای برای فرمان پمپ و آلارم‌ها
• مناسب برای نصب کنترلر روی پنل
• پراب قابل استفاده تا فشار کاری 32 Bar g
• پراب قابل استفاده تا دمای کاری 239°C
• امکان انتخاب طول پراب متناسب با سطح مورد نیاز

برای انتخاب سیستم SK 2000 بر اساس شرایط کاری، فشار، دما، نوع نصب و طول مورد نیاز پراب، می‌توانید با واحد فنی و فروش تماس بگیرید و درخواست بررسی فنی و استعلام قیمت ثبت کنید.
