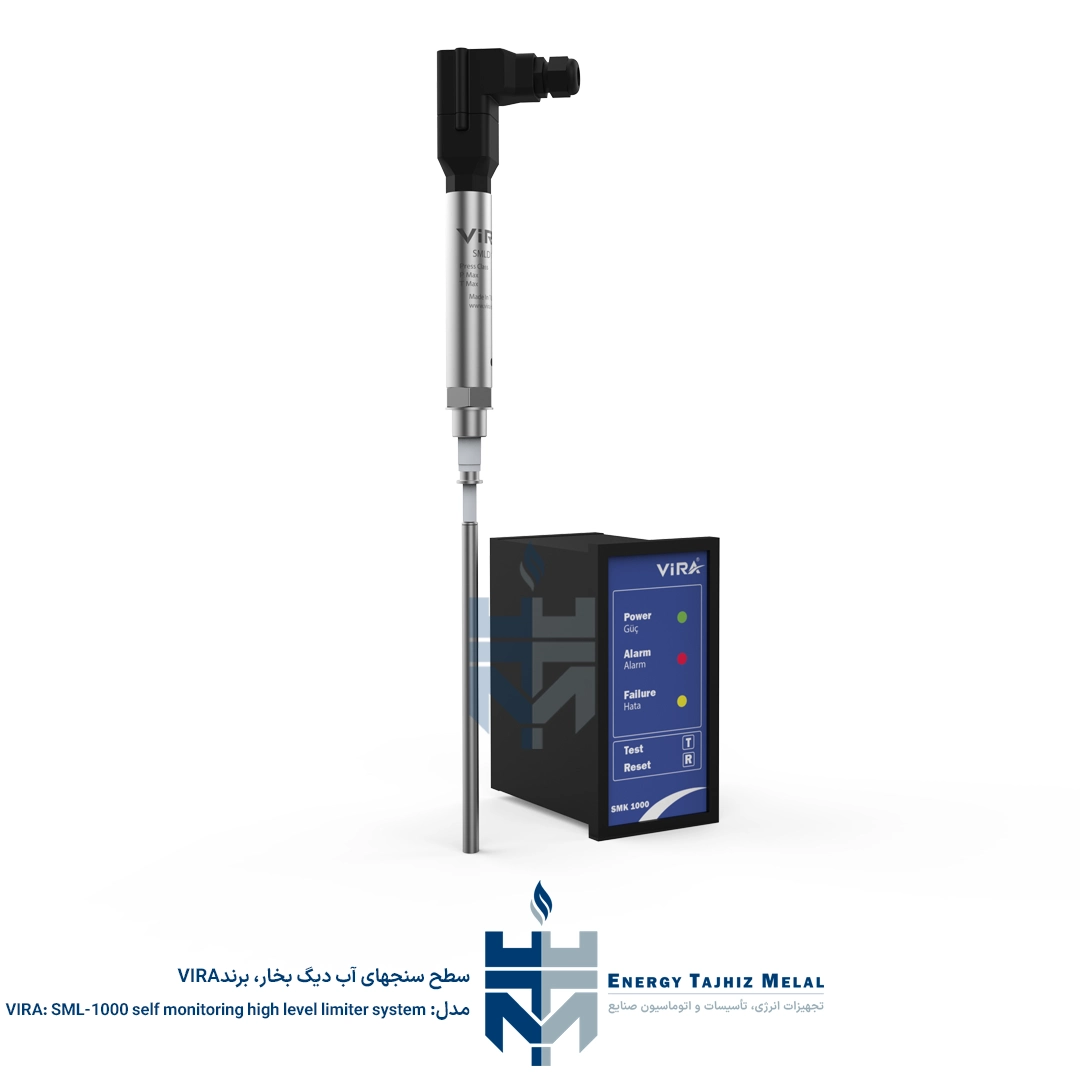

محدود کننده سطح بالای آب مدل SMH-1000

سیستم محدودکننده سطح بالای آب SMH 1000 ویرا به منظور جلوگیری از سرریز آب و پدیده carry over در دیگ‌های بخار طراحی شده است. این سیستم از کنترلر خودنظارت SMK 1000 و پراب SMHD 1000 بهره می‌گیرد تا با تشخیص بالا آمدن سطح آب، دستور قطع مشعل یا فعال‌سازی پمپ تخلیه را صادر کند. عملکرد دقیق و سریع این سیستم از آسیب به تجهیزات، کاهش راندمان بخار و بروز ضربه‌های هیدرولیکی جلوگیری می‌کند.

همانند مدل SML، کنترلر SMK 1000 در این سیستم نیز به‌طور خودکار وضعیت پراب و کابل‌ها را هر 15 ثانیه بررسی می‌کند و با استفاده از چهار مرحله رله خروجی انعطاف‌پذیری بیشتری در کنترل فرآیند ایجاد می‌کند. وجود تأخیر 5 ثانیه‌ای بین رله‌های خروجی امکان می‌دهد تا در صورت لزوم ابتدا عملیات نرم‌تری (مانند هشدار ساده) انجام شود و سپس اقدام جدی‌تری (مانند خاموش کردن مشعل) صورت گیرد. نشانگرهای LED روی کنترلر وضعیت سیستم و خطاها را نمایش می‌دهند و کاربر می‌تواند به سرعت از وضعیت مطلع شود.

پراب SMHD 1000 در سه طول استاندارد تولید می‌شود و می‌توان آن را برای موقعیت نصب مورد نیاز کوتاه کرد. اتصال پراب به شکل رزوه‌ای 1/2 اینچ BSP و فشار نامی سیستم PN 40 است. حداکثر فشار کاری 32 بار گیج و حداکثر دمای کاری 239 درجه سانتی‌گراد موجب می‌شود که این سیستم برای اکثر کاربردهای دیگ بخار مناسب باشد. وزن مجموعه حدود 3.2 کیلوگرم و ابعاد آن تقریباً 250×150×200 میلی‌متر است، بنابراین می‌توان به‌راحتی آن را روی تابلو یا در کنار دیگ نصب کرد.

در هنگام کارکرد عادی، سر پراب در آب فرو رفته و مقاومت الکتریکی پایین است. زمانی که سطح آب بالا می‌رود و خطر carry over ایجاد می‌شود، مقاومت تغییر کرده و سیستم SMH 1000 فعال می‌شود. رله‌های خروجی می‌توانند برای توقف مشعل، فعال‌سازی پمپ و ارسال سیگنال به سیستم‌های PLC/SCADA استفاده شوند. این سیستم مطابق استانداردهای ایمنی طراحی شده و برای کارکرد بدون نظارت 72 ساعته مناسب است.

نقاط قوت سیستم

• خودنظارتی و آزمایش دوره‌ای: سیستم به طور دوره‌ای سلامت پراب و کابل‌ها را بررسی کرده و خرابی‌های احتمالی را زودهنگام تشخیص می‌دهد.

• کنترل چندمرحله‌ای: چهار مرحله رله خروجی با تأخیر قابل تنظیم امکان کنترل دقیق و انعطاف‌پذیر فرآیند را فراهم می‌آورد.

• ساختار مقاوم: سیستم برای فشار و دمای بالا طراحی شده و اتصال رزوه‌ای استاندارد نصب آسان را فراهم می‌کند.

• تشخیص سطح بالا: با تشخیص سطح بالای آب، سیستم از ورود آب به خطوط بخار جلوگیری می‌کند و مانع خرابی تجهیزات می‌شود.

• قابل استفاده در صنایع مختلف: از نیروگاه‌ها تا کارخانه‌های غذایی و شیمیایی، SMH 1000 راهکار مطمئنی برای کنترل سطح بالا است.

کاربردها و مزایا

این سیستم برای بویلرهای بخار در صنایع مختلف استفاده می‌شود و با جلوگیری از سرریز آب و carry over، از ضربه‌های هیدرولیکی و کاهش راندمان حرارتی جلوگیری می‌کند. رله‌های خروجی قابل برنامه‌ریزی اجازه می‌دهند تا واکنش‌های مختلفی مانند قطع مشعل، فعال کردن پمپ یا ارسال پیام هشدار اجرا شود. این امر موجب کاهش هزینه‌های تعمیر و افزایش طول عمر تجهیزات می‌شود. توانایی ارتباط با PLC و SCADA امکان نظارت و کنترل از راه دور را فراهم می‌کند و خودنظارتی سیستم خطر بروز خطا و حادثه را کاهش می‌دهد.

نصب و نگهداری

برای نصب SMH 1000، کنترلر SMK 1000 باید در تابلو نصب شود و پراب SMHD 1000 روی دیگ یا مخزن پیچ گردد. طول پراب باید قبل از نصب برای محل دقیق قطع شدن سطح آب تنظیم و برش داده شود. کابل‌کشی باید طبق دستورالعمل انجام شود و از کابل‌های مناسب استفاده شود. ویرا با ارائه راهنمای نصب و خدمات پس از فروش همراهی لازم را با مشتریان انجام می‌دهد، تا استفاده از این سیستم به شیوه‌ای ایمن و موثر انجام شود.
