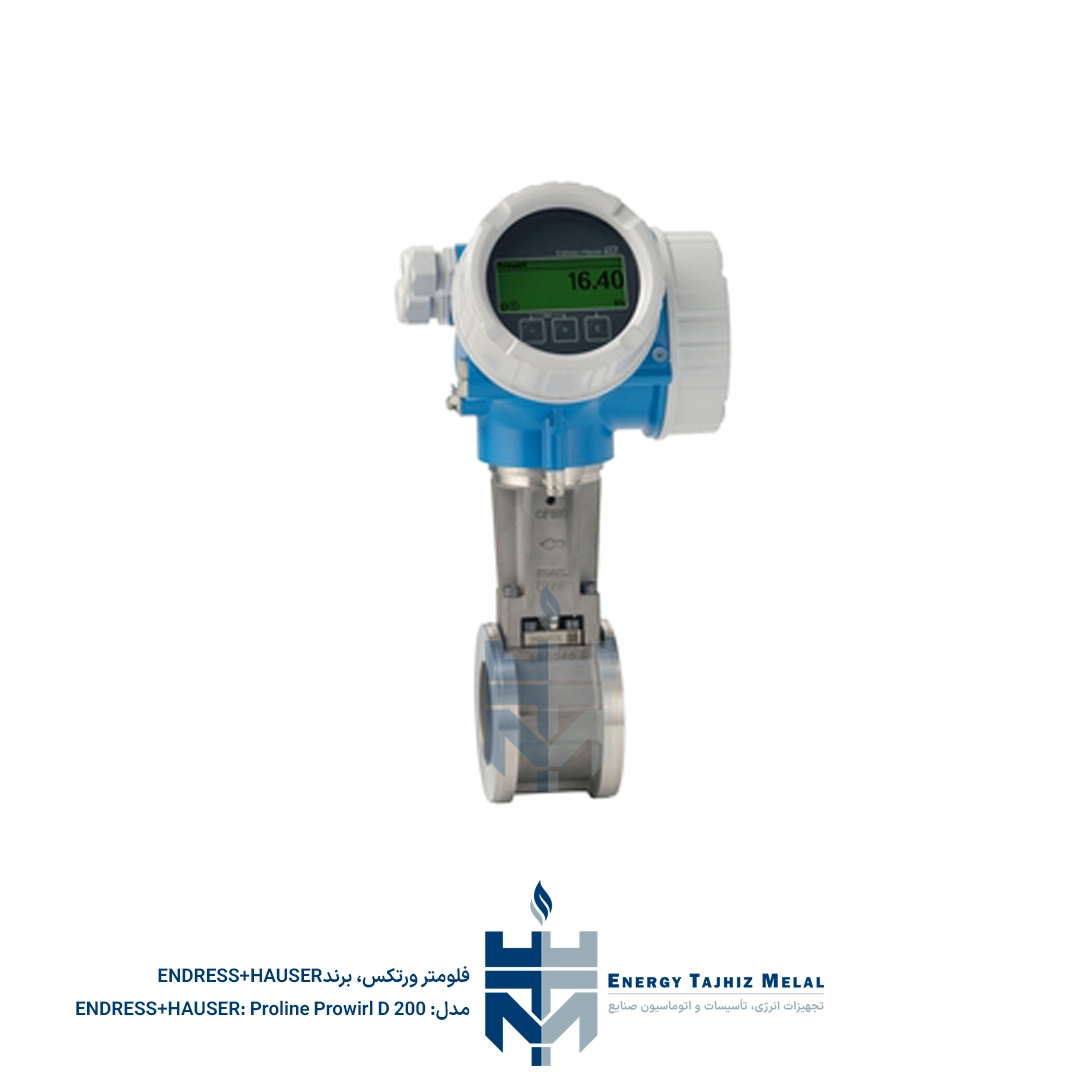

فلومتر ورتکس مدل Proline Prowirl D 200

فلومتر ورتکس Proline Prowirl D 200 یک دستگاه اندازه‌گیری دبی از شرکت اندراس‌هاوزر است که با طراحی ویفری و سبک، هزینه نصب و راه‌اندازی در خطوط لوله را به طور قابل توجهی کاهش می‌دهد. این مدل به‌گونه‌ای طراحی شده که بین دو فلنج نصب می‌شود و نیاز به اتصالات اضافی ندارد، بنابراین می‌توان آن را به‌صورت مستقیم به خطوط موجود افزود و از مزیت طول وجه به وجه کوتاه آن (حدود ۶۵ میلی‌متر) بهره برد. Prowirl D 200 برای اندازه‌گیری دبی مایعات، بخار مرطوب، بخار فوق‌گرم و گازهای فرایندی در کاربردهای عمومی و صنعتی مناسب است و می‌تواند جایگزین دقیق و مطمئنی برای دریچه‌های دیافراگمی (orifice plates) باشد.

ویژگی‌های طراحی و فنی

این فلومتر از سنسور خازنی مقاوم در برابر لرزش و ضربه استفاده می‌کند که دقت اندازه‌گیری بالایی را حتی در شرایط نامساعد فراهم می‌کند. طراحی ویفری و حذف فلنج‌های سنگین موجب شده است که وزن دستگاه پایین باشد و حمل و نصب آن به آسانی انجام شود. حلقه‌های هم‌مرکزکننده همراه با دستگاه، تراز کردن سنسور در لوله را ساده می‌کنند و از ایجاد خطای نصب جلوگیری می‌نمایند. Prowirl D 200 مانند سایر فلومترهای سری Prowirl دارای بدنه دو محفظه‌ای مقاوم در برابر نفوذ آب و غبار است و در محیط‌های پرخطر (مناطق Ex) دارای تأییدیه‌های بین‌المللی است. تغذیه دستگاه به‌صورت loop‑powered می‌باشد که امکان یکپارچه‌سازی آسان با سیستم‌های کنترل و کاهش هزینه کابل‌کشی را فراهم می‌کند. وجود نمایشگر با نور پس‌زمینه و کنترل لمسی اجازه می‌دهد بدون باز کردن درپوش، پارامترها مشاهده و تنظیم شوند.

سنسورهای دما و فشار داخلی این مدل به کاربران اجازه می‌دهد دبی جرمی و انرژی سیالات را به‌صورت دقیق اندازه‌گیری و در سیستم‌های مدیریت انرژی استفاده کنند. محدوده دمای سیال از –40 تا +260 °C و کلاس فشار PN 40 / Class 300 / 20K، این فلومتر را برای کاربردهای بخار، گازهای فرایندی و مایعات مختلف مناسب می‌کند. محدوده قطر اسمی DN 25 تا DN 250 (1 تا 10 اینچ) نیز قابلیت انعطاف بالایی برای نصب در خطوط مختلف فراهم می‌آورد. طراحی سنسور و بدنه به‌گونه‌ای است که افت فشار در طول سنسور حداقل بوده و نگهداری تقریباً نیاز ندارد. فناوری PremiumCal باعث می‌شود دستگاه از کالیبراسیون مادام‌العمر بهره ببرد و عملکرد دقیق آن در طول زمان تضمین شود.

مزایا و کاربردها

• طراحی ویفری سبک: نصب آسان بین فلنج‌ها بدون نیاز به اتصالات پیچیده، کاهش وزن و هزینه نصب.

• طراحی کامپکت: طول کوتاه face-to-face (حدود ۶۵ میلی‌متر) که برای فضاهای محدود و تعویض تجهیزات قدیمی ایده‌آل است.

• دقت و ثبات بالا: سنسور خازنی مقاوم با اندازه‌گیری دقیق حتی در جریان‌های متغیر و شرایط محیطی سخت.

• یکپارچگی چندمتغیره: اندازه‌گیری همزمان دبی حجمی، جرمی و انرژی به کمک سنسورهای دما و فشار داخلی.

• Heartbeat Technology: امکان بررسی وضعیت دستگاه و انجام تأیید صحت بدون نیاز به توقف فرآیند.

• سهولت در سیم‌کشی: محفظه جداگانه برای اتصالات و تغذیه loop‑powered برای کاهش هزینه و زمان نصب.

موارد استفاده و صنایع هدف

این فلومتر در صنایع نفت و گاز، نیروگاه‌ها، مجتمع‌های پتروشیمی، کارخانه‌های تولید مواد غذایی و نوشیدنی و بسیاری از فرایندهای صنعتی دیگر که اندازه‌گیری دقیق دبی سیالات و بخار ضروری است، کاربرد دارد. به‌دلیل طراحی ویفری، Prowirl D 200 گزینه‌ای مناسب برای جایگزینی تجهیزاتی مثل اوریفیس پلیت یا توربین مترها است، زیرا هم هزینه نصب را کاهش می‌دهد و هم دقت و قابلیت اطمینان را افزایش می‌دهد. توانایی اندازه‌گیری دبی جرمی و انرژی اجازه می‌دهد این دستگاه در سیستم‌های مدیریت انرژی و بهینه‌سازی مصرف سوخت نیز استفاده شود.

اصالت و پشتیبانی

اندراس‌هاوزر به‌عنوان یکی از نام‌های معتبر در حوزه ابزار دقیق، فلومتر Prowirl D 200 را با رعایت استانداردهای بین‌المللی و کیفیت ساخت بالا تولید کرده است. خدمات پشتیبانی، آموزش و تأمین قطعات یدکی این شرکت در سطح جهانی، تضمین می‌کند که کاربران همواره به مشاوره و پشتیبانی فنی دسترسی داشته باشند. انتخاب این فلومتر به معنای بهره‌گیری از فناوری پیشرفته، دقت بالا و اطمینان از عملکرد بلندمدت در سخت‌ترین شرایط کاری است.

نحوه عملکرد و ساختار

پروانه (bluff body) ثابت در لوله باعث ایجاد گردابه‌ها در جریان سیال می‌شود. فرکانس گردابه‌ها با سرعت جریان متناسب بوده و توسط سنسور خازنی دقیق ثبت می‌شود. این سیگنال پس از پردازش توسط الکترونیک دستگاه به دبی تبدیل می‌شود. طراحی ویفری به معنای عدم وجود فلنج‌های سنگین است، بنابراین وزن و هزینه نصب کاهش می‌یابد. همچنین، استفاده از سنسور خازنی به‌جای حسگرهای پیزو الکتریک، مقاومت بیشتری در برابر لرزش و نویز ایجاد می‌کند و عمر مفید دستگاه را افزایش می‌دهد.
