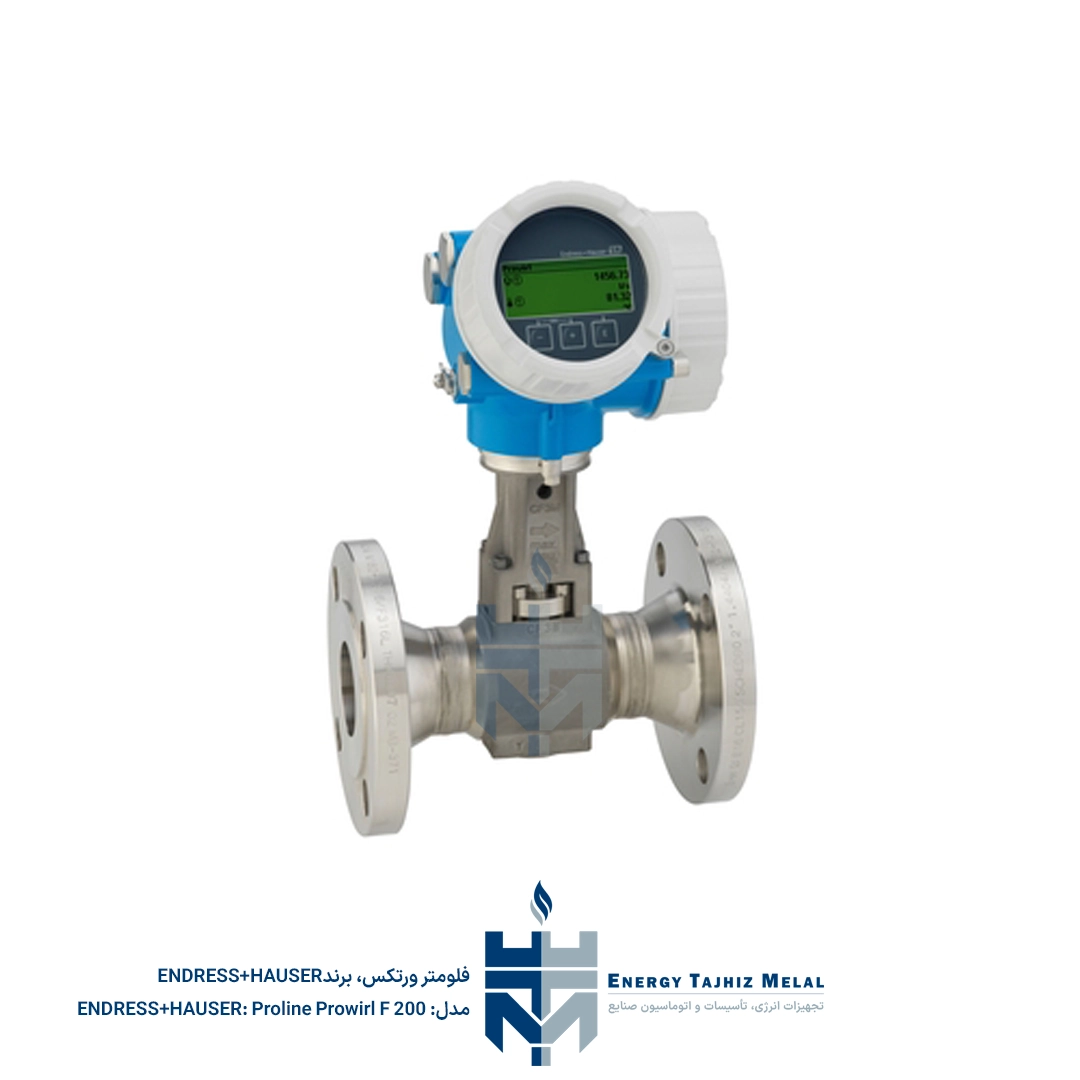

فلومتر ورتکس مدل Proline Prowirl F 200

فلومتر ورتکس Proline Prowirl F 200 از برند اندراس‌هاوزر ابزار اندازه‌گیری چندمتغیره‌ای است که برای اندازه‌گیری دقیق جریان مایعات، بخار مرطوب و خشک و گازها طراحی شده است. این دستگاه علاوه بر اندازه‌گیری دبی حجمی، قادر است دبی جرمی و انرژی را نیز بر اساس اندازه‌گیری دما و فشار داخلی محاسبه کند؛ قابلیتی که آن را به گزینه‌ای مناسب برای مدیریت انرژی در نیروگاه‌ها و صنایع فرایندی تبدیل می‌کند. ویژگی بارز این مدل تشخیص کسری خشکی در بخار است که با پایش کیفیت بخار، از افت راندمان و آسیب به تجهیزات جلوگیری می‌کند.

طراحی و ویژگی‌ها

در ساخت Prowirl F 200 از سنسور خازنی مقاوم بهره گرفته شده که در برابر لرزش و شوک‌های حرارتی بسیار پایدار است. این سنسور در بدنه‌ای با دو محفظه مستحکم قرار دارد و دارای درجه حفاظتی IP68 است. تغذیه loop‑powered به این معنی است که دستگاه می‌تواند از طریق خط سیگنال (۴–۲۰ میلی‌آمپر) تغذیه شود و به‌راحتی با سیستم‌های کنترلی موجود یکپارچه گردد. یک نمایشگر دیجیتال با نور پس‌زمینه داده‌های فرایندی را نمایش می‌دهد و امکان پیکربندی بدون باز کردن محفظه فراهم است. مواد بدنه شامل فولاد ضدزنگ CF3M و آلیاژهای مقاوم در برابر خوردگی هستند که دوام و طول عمر بالا را تضمین می‌کنند.

محدوده دمای سیال –40 تا +260 °C و محدوده قطر اسمی DN 25 تا DN 250 (معادل 1 تا 10 اینچ) گستره وسیعی از کاربردها را پوشش می‌دهند. کلاس فشار PN 40 و Class 300 / 20K به دستگاه امکان می‌دهد در خطوط با فشار تا ۴۰ بار به‌طور ایمن کار کند. فناوری PremiumCal در این مدل باعث می‌شود نیاز به کالیبراسیون دوره‌ای به حداقل برسد و دقت دستگاه در طولانی‌مدت حفظ شود. این فلومتر مطابق استاندارد جهانی ISO 12764 برای فلومترهای ورتکس ساخته شده و دارای تأییدیه‌های SIL و گواهی‌های ضد انفجار است.

مزایا

• اندازه‌گیری چندمتغیره: اندازه‌گیری همزمان دبی حجمی، جرمی و انرژی و امکان مدیریت انرژی در سامانه‌های بخار و گاز.

• تشخیص بخار مرطوب: پایش کسری خشکی برای جلوگیری از اتلاف انرژی و حفاظت از تجهیزات.

• ساختار مقاوم: سنسور خازنی ضد لرزش، بدنه دو محفظه‌ای مقاوم و مواد ضد خوردگی.

• نصب و نگهداری آسان: تغذیه loop‑powered، نمایشگر با نور پس‌زمینه و نیاز کم به کالیبراسیون.

• دقت بالا: دقت حجمی ±۰٫۷۵ درصد برای مایعات و ±۱ درصد برای بخار و گاز، و دقت جرمی ±۱٫۵ درصد با جبران دما و فشار.

کاربردها

Prowirl F 200 در نیروگاه‌ها، صنایع شیمیایی و پتروشیمی، کارخانه‌های غذای و نوشیدنی و سامانه‌های گرمایشی مورد استفاده قرار می‌گیرد. توانایی اندازه‌گیری دقیق دبی و انرژی این فلومتر، آن را برای نظارت و بهینه‌سازی مصرف انرژی در شبکه‌های بخار و گاز مناسب می‌سازد. همچنین در خطوط انتقال بخار مرطوب و فوق‌گرم و گازهای فرآیندی که نیاز به کنترل کیفیت بخار دارند، عملکرد قابل اعتمادی ارائه می‌دهد.

اصول اندازه‌گیری

پایه عملکرد این فلومتر تشکیل گردابه‌ها در پشت یک مانع ثابت (بلوف) در مسیر جریان است. فرکانس تشکیل گردابه‌ها متناسب با سرعت جریان بوده و توسط سنسور خازنی حس می‌شود. با پردازش این فرکانس و ترکیب آن با اندازه‌گیری‌های دما و فشار، دبی حجمی، جرمی و انرژی محاسبه می‌شود. طراحی بلوف و مسیر جریان بهینه شده است تا افت فشار به حداقل برسد و طیف وسیعی از سیالات را با دقت ثابت اندازه‌گیری نماید.

ارتباطات و یکپارچه‌سازی

این فلومتر با پروتکل‌های صنعتی همچون HART، Modbus، PROFIBUS و PROFINET سازگار است و می‌توان آن را به‌عنوان بخشی از شبکه مدیریت انرژی یا سیستم کنترل توزیع (DCS) مورد استفاده قرار داد. همچنین نسخه‌های متفاوتی با ترانسمیترهای یکپارچه یا جداشونده عرضه می‌شود تا نصب در فضاهای محدود یا فواصل دور از نقطه اندازه‌گیری تسهیل شود.

قابلیت Heartbeat Technology اجازه می‌دهد تا دستگاه به طور خودکار به کاربران هشدار دهد که چه زمانی نیاز به سرویس و نگهداری دارد؛ این قابلیت علاوه بر افزایش ایمنی، برنامه‌ریزی نگهداری را بهینه می‌کند و هزینه‌های تعمیرات ناگهانی را کاهش می‌دهد. با استفاده از رابط‌های دیجیتال، داده‌های فرآیندی می‌توانند به سیستم‌های تحلیلی منتقل شوند و امکان گزارش‌گیری دقیق از مصرف انرژی و عملکرد تجهیزات فراهم شود.

پشتیبانی و خدمات

اندراس‌هاوزر با ارائه خدمات مشاوره فنی، نصب، آموزش و تعمیرات، مشتریان را در تمام مراحل استفاده از Prowirl F 200 همراهی می‌کند. تمامی دستگاه‌ها قبل از ارسال تحت آزمایش‌های سختگیرانه قرار می‌گیرند و با گواهی‌نامه‌های بین‌المللی عرضه می‌شوند. انتخاب این فلومتر به‌معنای اطمینان از کیفیت، دقت و پشتیبانی معتبر در پروژه‌های اندازه‌گیری جریان و انرژی است.
