سیستم تی دی اس اتوماتیک مدل BS4-DN20 (پک پراب و کنترلر)

در دیگ‌های بخار صنعتی، تولید بخار همراه با افزایش غلظت مواد محلول در آب است. این مواد که به اصطلاح TDS یا «کل مواد جامد محلول» شناخته می‌شوند، اگر کنترل نشوند باعث تشکیل رسوبات، خوردگی و کاهش راندمان حرارتی می‌شوند. تخلیه دستی تنها راه‌حلی ابتدایی است و نمی‌تواند مقادیر بهینه تخلیه را تعیین کند. سیستم تی‌دی‌اس اتوماتیک ویرا مدل BS4‑DN20 به‌گونه‌ای طراحی شده است که با اندازه‌گیری پیوسته رسانایی آب دیگ و اجرای خودکار فرآیند بلودان، سطح جامدات محلول را در محدوده مجاز نگه دارد و مصرف انرژی، آب و مواد شیمیایی را کاهش دهد.

اجزای سیستم و عملکرد

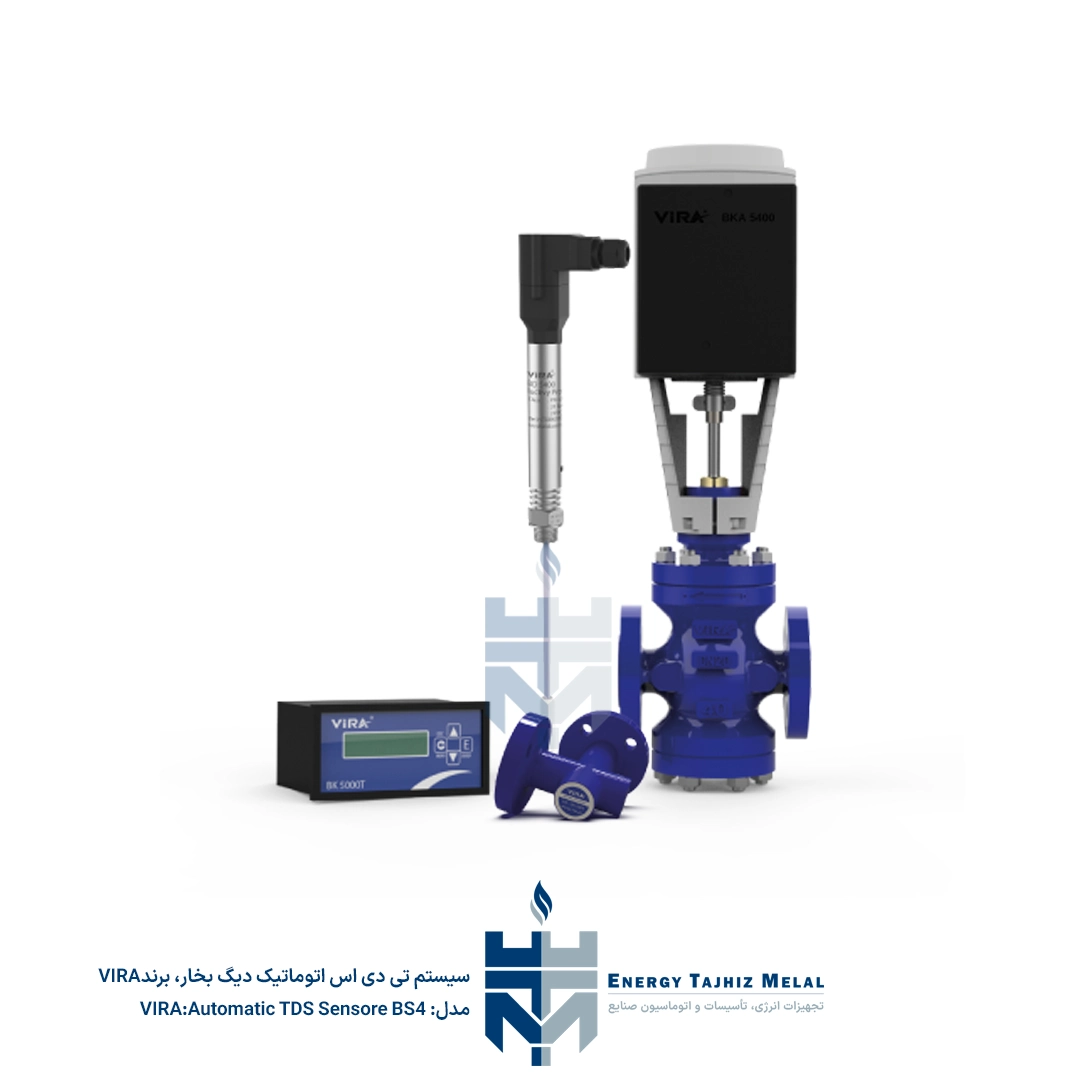

این سیستم شامل چهار مؤلفه اصلی است: کنترلر BK 5000‑T، پروب رسانایی BD 5400، شیر تخلیه پیوسته BKV 5400 و بدنه پروب DG 5400. کنترلر BK 5000‑T که روی تابلو نصب می‌شود، سیگنال رسانایی را از پروب دریافت می‌کند و مقدار آن را با نقطه تنظیم (Set Point) مقایسه می‌کند. اگر رسانایی آب از مقدار مجاز بالاتر رود، کنترلر فرمان باز شدن شیر BKV 5400 را صادر می‌کند تا بخشی از آب حاوی TDS بالا تخلیه شود. پس از رسیدن به حد مطلوب، شیر دوباره بسته می‌شود. پروب BD 5400 درون بدنه دیگ نصب می‌شود و مقاومت الکتریکی آب را اندازه می‌گیرد. این پروب فقط رسانایی را اندازه می‌گیرد و به دلیل نداشتن سنسور دما، این مدل برای دیگ‌هایی با فشار و دمای ثابت مناسب است. شیر بلودان BKV 5400 دارای عملگر الکتروهیدرولیکی با فنر بازگشت است و بدنه‌ای از فولاد کربنی WCB دارد تا در فشارهای بالا عملکرد مطمئنی داشته باشد. وجود فنر بازگشت تضمین می‌کند که در صورت قطع برق شیر به حالت بسته بازگردد.

مشخصات فنی

• ولتاژ تغذیه: 230 VAC؛ کنترلر برای کار در شبکه برق صنعتی طراحی شده و به‌صورت پنل‌ماونت نصب می‌شود.

• سیگنال خروجی: یک رله فرمان برای باز و بسته کردن شیر، یک رله آلارم برای اعلام هشدار سطح بالای TDS، خروجی آنالوگ 4–20 mA برای ارسال مقدار رسانایی به سیستم‌های مانیتورینگ و پورت RS485 با پروتکل Modbus برای ارتباط دیجیتال.

• کلاس فشار و شرایط کاری: فشار نامی PN 40 و حداکثر فشار عملیاتی 32 bar g، دمای کاری سیال تا 239 ° C و دمای محیط پروب تا 75 ° C.

• ابعاد و وزن: وزن حدود 10 کیلوگرم و ابعاد حدودی 340×150×105 میلی‌متر که نصب و نگهداری آن را در فضاهای محدود آسان می‌کند.

• اتصال: پروب و شیر با رزوه G 1/2 BSPT در بویلر نصب می‌شوند و اندازه شیر در این مدل DN 20 است؛ طول استاندارد پروب 500 میلی‌متر است.

مزایا و ویژگی‌ها

• صرفه‌جویی در هزینه: کنترل دقیق TDS باعث کاهش تعداد دفعات بلودان و مصرف آب و مواد شیمیایی می‌شود و از تشکیل رسوبات جلوگیری می‌کند. این امر هزینه‌های تعمیر و نگهداری را کاهش می‌دهد و عمر تجهیزات را افزایش می‌دهد.

• افزایش کارایی: تخلیه هوشمند کمک می‌کند بخار تولیدی تمیزتر و پایدارتر باشد و راندمان حرارتی دیگ بهبود یابد.

• اتوماسیون کامل: با استفاده از رله‌های فرمان و خروجی 4–20 mA و RS485، سیستم می‌تواند به سیستم‌های کنترلی مرکزی متصل شود و بدون حضور اپراتور، فرآیند را به‌طور مطمئن مدیریت کند.

• امنیت بالا: فنر بازگشت در شیر بلودان و هشدار حد بالا از خروج ناخواسته آب و بروز نقص جلوگیری می‌کند.

• انعطاف‌پذیری: امکان انتخاب عملگر الکتریکی یا پنوماتیکی برای شیر و قابلیت تنظیم نقطه هشدار رسانایی مطابق شرایط فرآیند.

کاربردها و موارد استفاده

مدل BS4‑DN20 برای دیگ‌های بخار کوچک و متوسط در صنایع مختلف مناسب است؛ از جمله کارخانجات صنایع غذایی، بیمارستان‌ها، سیستم‌های گرمایش مرکزی و هر جایی که پایش دقیق رسانایی و کاهش رسوبات اهمیت دارد. به دلیل طراحی ساده و وزن کم، نصب و سرویس آن سریع و کم‌هزینه است. چون این مدل قابلیت جبران تغییر دما ندارد، بهتر است در سیستم‌هایی استفاده شود که فشار و دمای کار نسبتاً ثابت باقی می‌مانند.

چرا سیستم TDS ویرا انتخابی هوشمندانه برای تاسیسات بخار است؟

سیستم تی‌دی‌اس اتوماتیک BS4‑DN20 از برند ویرا راه‌حلی موثر برای کنترل سطح مواد جامد محلول در دیگ‌های بخار و بهینه‌سازی فرآیند بلودان است. استفاده از این سیستم باعث افزایش راندمان، کاهش هزینه‌های عملیاتی و افزایش امنیت می‌شود. با توجه به پشتیبانی فنی و خدمات پس از فروش ویرا، این محصول یک انتخاب مطمئن برای تاسیسات بخار صنعتی به شمار می‌آید.
