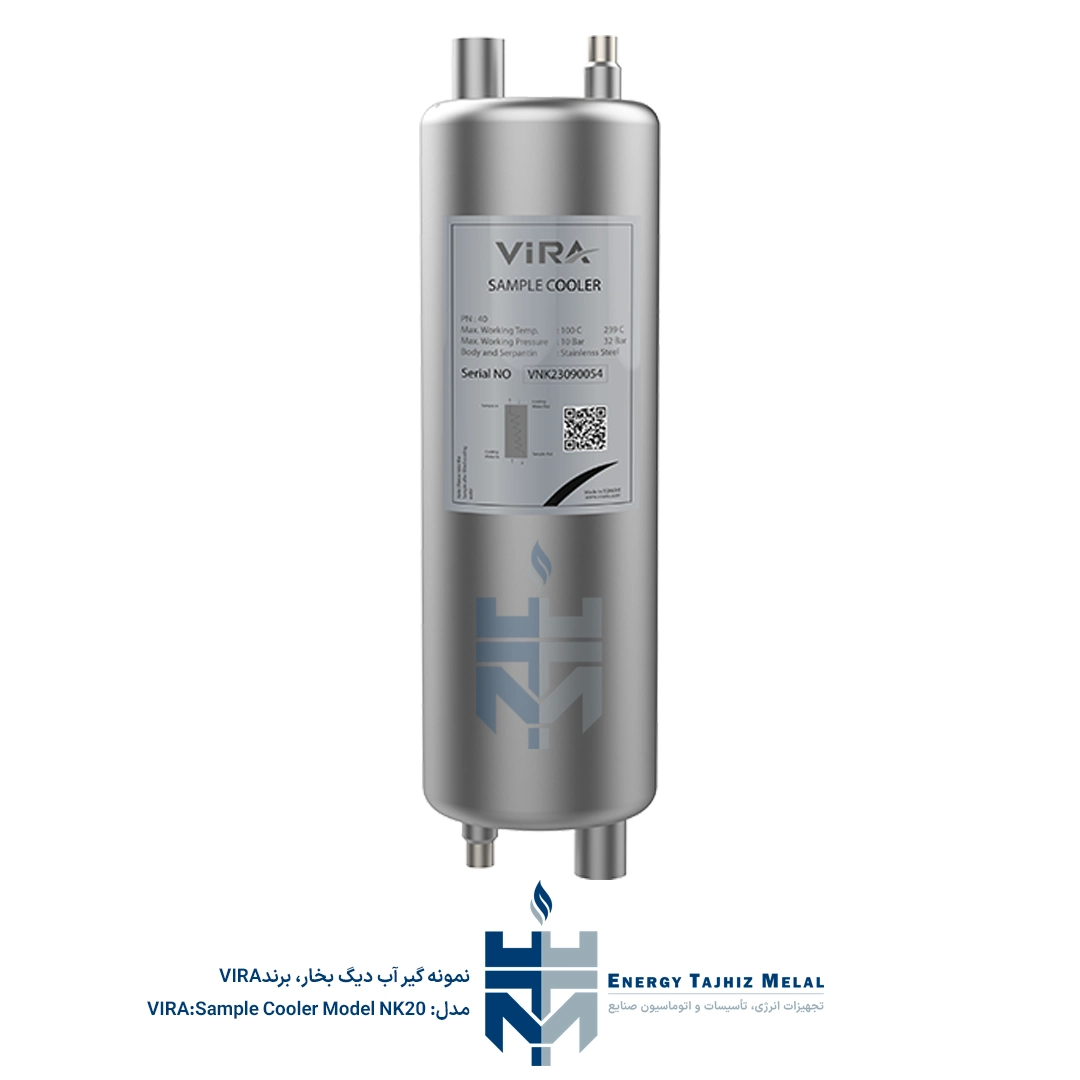

نمونه گیر آب بویلر مدل NK20

در صنایع بخار و دیگ‌های صنعتی، کنترل کیفیت آب از طریق نمونه‌گیری منظم اهمیت زیادی دارد. نمونه‌گیری مستقیم از دیگ به‌دلیل دمای بالا و وجود بخار می‌تواند خطرناک باشد و نمونه‌هایی غیرواقعی ارائه دهد. نمونه‌گیر NK20 ویرا با تبدیل حرارت سریع و استفاده از آب سرد، امکان تهیه نمونه‌ای ایمن و نماینده از آب بویلر را فراهم می‌کند تا تحلیل شیمیایی با دقت بیشتری انجام شود.

عملکرد و طراحی

این نمونه‌گیر یک مبدل حرارتی پوسته و کویل است: آب داغ از کویل داخلی عبور می‌کند و آب سرد شهری از پوسته خارجی. تماس حرارتی سریع باعث کاهش دمای نمونه تا محدوده ایمن می‌شود. توصیه می‌شود نمونه‌گیری از شیشه‌های نشانگر یا نزدیک ورودی آب انجام نشود زیرا این نقاط نمونه‌های غیرنماینده ارائه می‌دهند.معمولاً نمونه‌گیر به خط بلودان TDS متصل می‌شود تا نمونه‌ای واقعی حاصل گردد.

مواد و ساختار

بدنه و کویل NK20 از فولاد ضدزنگ 304 (1.4307) ساخته شده‌اند که مقاومت بالا در برابر خوردگی و دمای زیاد دارد. طراحی مارپیچ کویل سطح تبادل حرارتی وسیعی ایجاد می‌کند و پوسته خارجی جریان آب سرد را به‌طور یکنواخت هدایت می‌کند. ساختار یکپارچه باعث می‌شود دستگاه بدون نیاز به قطعات متحرک کار کند و نگهداری حداقلی داشته باشد.

مشخصات فنی

• فشار و دمای طراحی کویل: تحمل فشار تا 32 bar g در دمای 239 °C و تست هیدرولیک سرد تا 48 bar

• فشار و دمای طراحی بدنه: بدنه برای 10 bar g در 100 °C طراحی شده و آزمایش سرد آن در 16 bar g انجام می‌شود.

• اتصالات: ورودی و خروجی نمونه 1/4 اینچ، ورودی و خروجی آب خنک‌کننده 1/2 اینچ هستند که نصب ساده‌ای دارند.

• مواد سازنده: بدنه و کویل هر دو از فولاد ضدزنگ 1.4307 ساخته شده‌اند.

• حداکثر فشار کاری: برای کاربری استاندارد، حداکثر فشار مجاز 25 bar است.

• ابعاد و وزن: وزن تقریبی 6 کیلوگرم و ابعاد حدودی 450×200×150 میلی‌متر است که حمل و نصب آن را آسان می‌کند.

مزایا

• ایمنی: کاهش سریع دمای نمونه امکان برداشت نمونه بدون خطر سوختگی را فراهم می‌کند و اپراتور را از تماس با آب و بخار داغ دور نگه می‌دارد.

• دقت: با خنک کردن نمونه قبل از آزمایش، خطاهای ناشی از فلاش بخار یا دمای بالا حذف می‌شود و نتایج اندازه‌گیری‌های TDS دقیق‌تر خواهد بود.

• نصب ساده: اتصالات استاندارد BSP و طراحی فشرده نصب در خطوط مختلف و اتصال به بلودان را آسان می‌کند.

• بدون نیاز به نگهداری: به‌دلیل نبود قطعات متحرک، این محصول نیاز به سرویس دوره‌ای کمی دارد و از نظر عملیاتی بسیار قابل اعتماد است.

اهمیت کنترل TDS

مقدار TDS یا کل مواد جامد محلول، شاخصی مهم از کیفیت آب بویلر است. افزایش بیش از حد آن باعث رسوب‌گذاری، کاهش راندمان و افزایش هزینه انرژی می‌شود، در حالی که کاهش بیش از حد به هدررفت آب و انرژی می‌انجامد. نمونه‌گیر NK20 با خنک کردن نمونه در محل، امکان اندازه‌گیری دقیق TDS و تنظیم بهینه زمان بلودان را فراهم می‌کند.

بدون نمونه‌گیر، تخلیه مستقیم آب داغ از دیگ ممکن است سبب سوختگی و تولید بخار زیاد شود و نمونه‌ای مخلوط از آب و بخار ارائه دهد. با سرد کردن سریع نمونه بخار را تقطیر می‌کند و داده‌ای واقعی از شرایط شیمیایی دیگ به کاربر می‌دهد.

انتخاب نقطه نمونه‌گیری بسیار مهم است. همان‌طور که شرکت ویرا ذکر کرده، نمونه‌گیری از شیشه‌های نشانگر یا نزدیکی ورودی آب به‌دلیل تراکم و رقیق‌سازی، مناسب نیست. بهترین روش، نصب اتصال نمونه‌گیر روی خط بلودان TDS یا نقطه‌ای است که جریان آب نشان‌دهنده شرایط کلی دیگ باشد.

کاربردها

این نمونه‌گیر برای دیگ‌های بخار و مبدل‌های حرارتی در نیروگاه‌ها، صنایع غذایی، کارخانجات شیمیایی و سایر فرآیندهایی که نیازمند کنترل دقیق کیفیت آب هستند مناسب است. با اتصال به خط بلودان یا خروجی دیگ، نمونه‌ای نماینده فراهم می‌کند.

علاوه بر این، NK20 به‌دلیل طراحی مقاوم و استفاده از فولاد ضدزنگ، در محیط‌های خورنده یا دما و فشار بالا نیز عملکردی پایدار دارد و می‌تواند جزء مهمی از سیستم مدیریت کیفیت آب در تأسیسات صنعتی باشد. مشتریان با انتخاب این محصول از خدمات پشتیبانی و گارانتی شرکت ویرا بهره‌مند می‌شوند و می‌توانند در صورت نیاز، از مشاوره فنی و قطعات یدکی استفاده کنند.

راهکاری ایمن و مطمئن برای نمونه‌گیری صنعتی

نمونه‌گیر NK20 ویرا با طراحی هوشمندانه، مواد با کیفیت و مشخصات فنی مناسب، راهکاری ایمن و دقیق برای نمونه‌گیری از آب دیگ است. ترکیب مقاومت، نصب آسان و نیاز اندک به سرویس، این محصول را به انتخابی مناسب برای صنایع بخار تبدیل کرده است. پشتیبانی فنی و خدمات پس از فروش ویرا، اطمینان خاطر کاربران را در استفاده بلندمدت از این دستگاه فراهم می‌کند.
