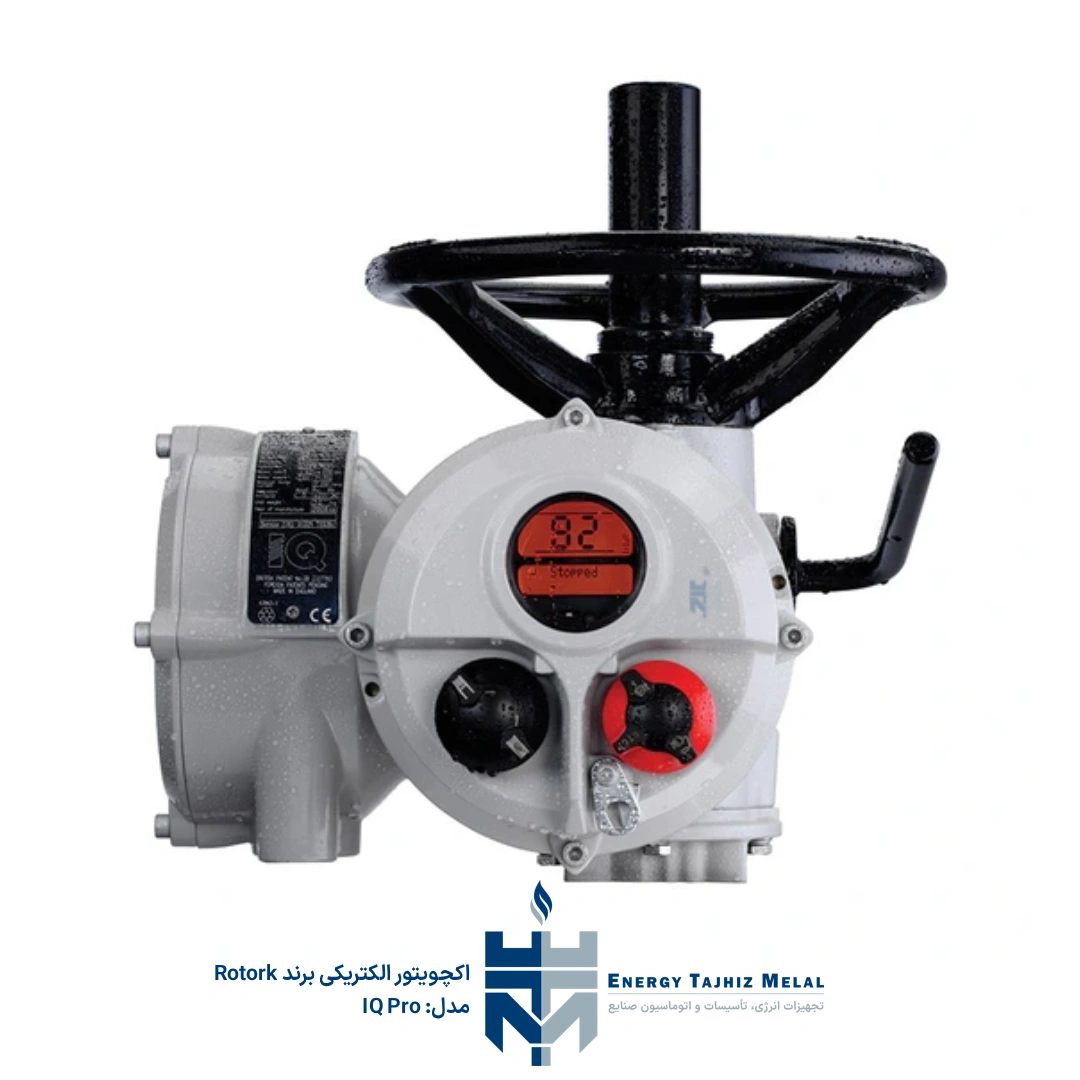

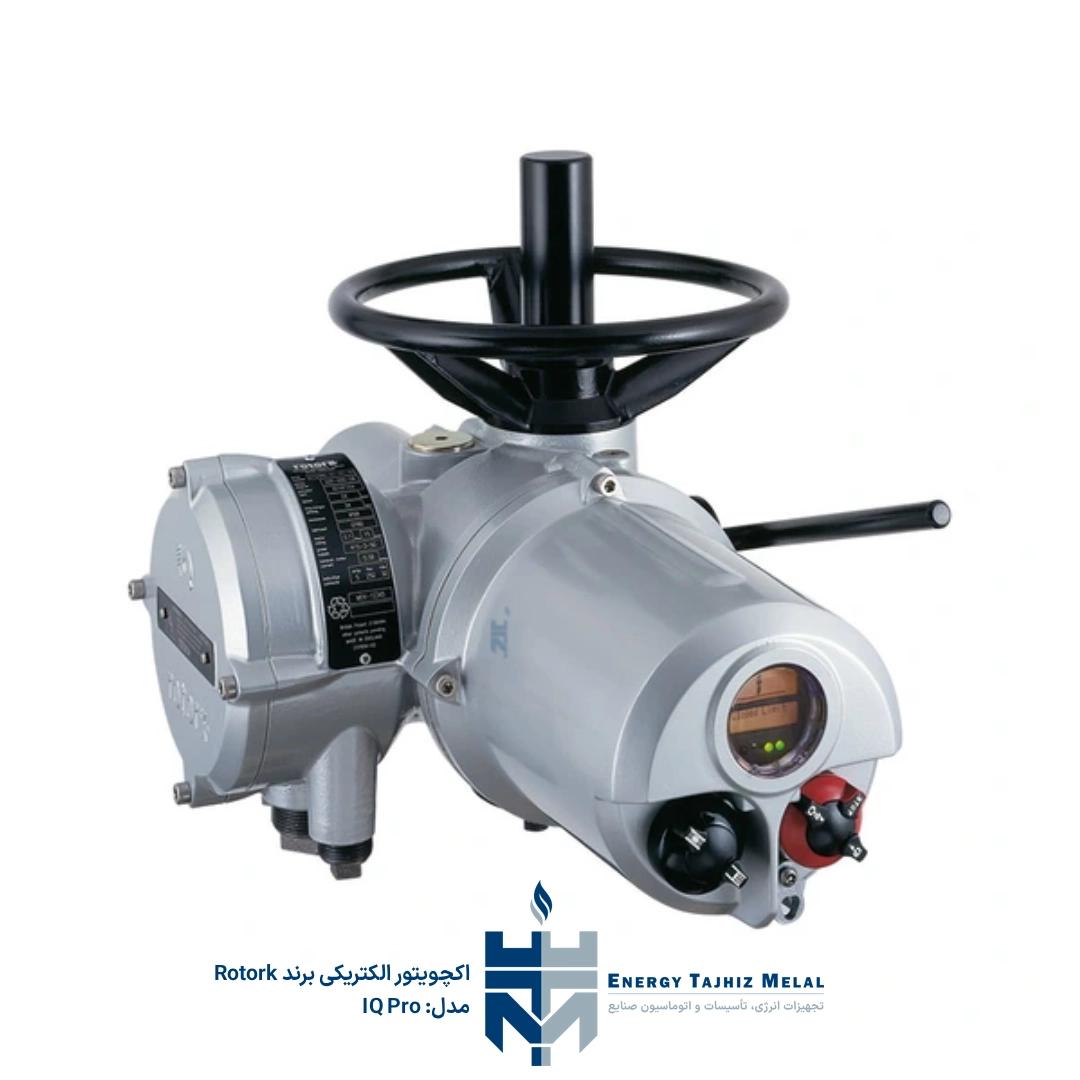

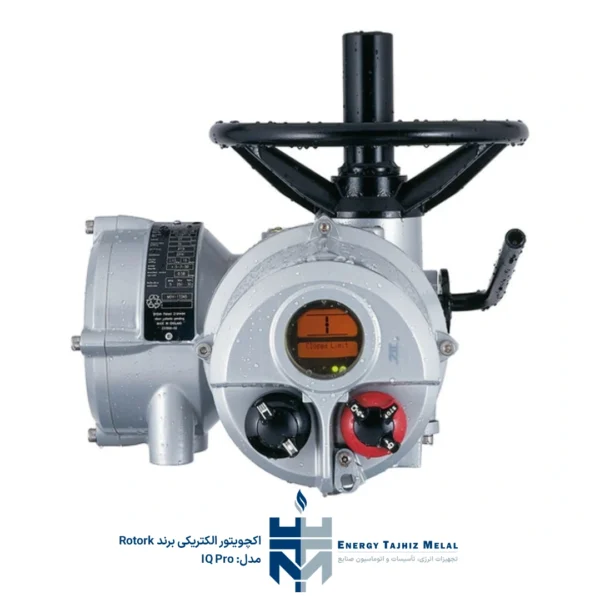

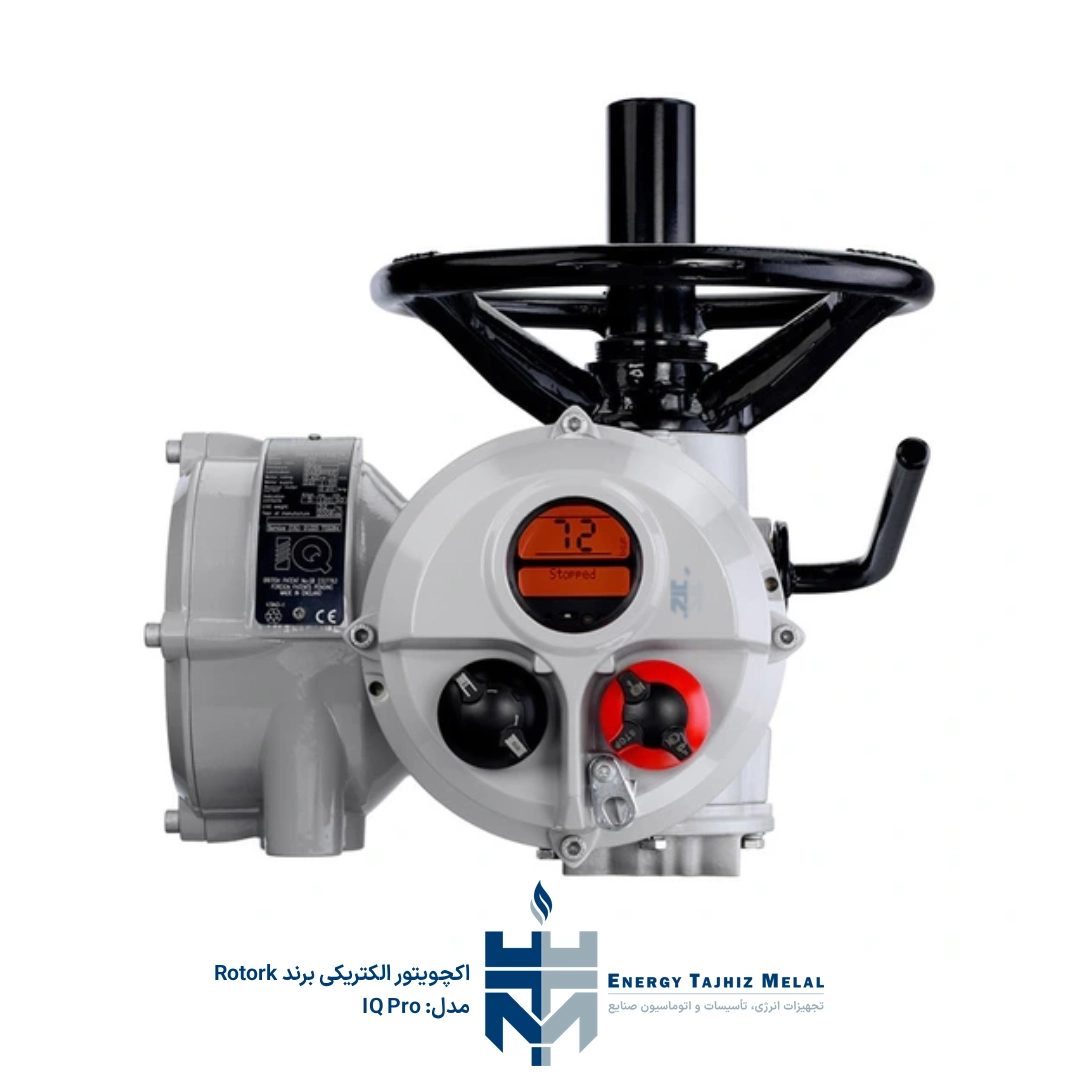

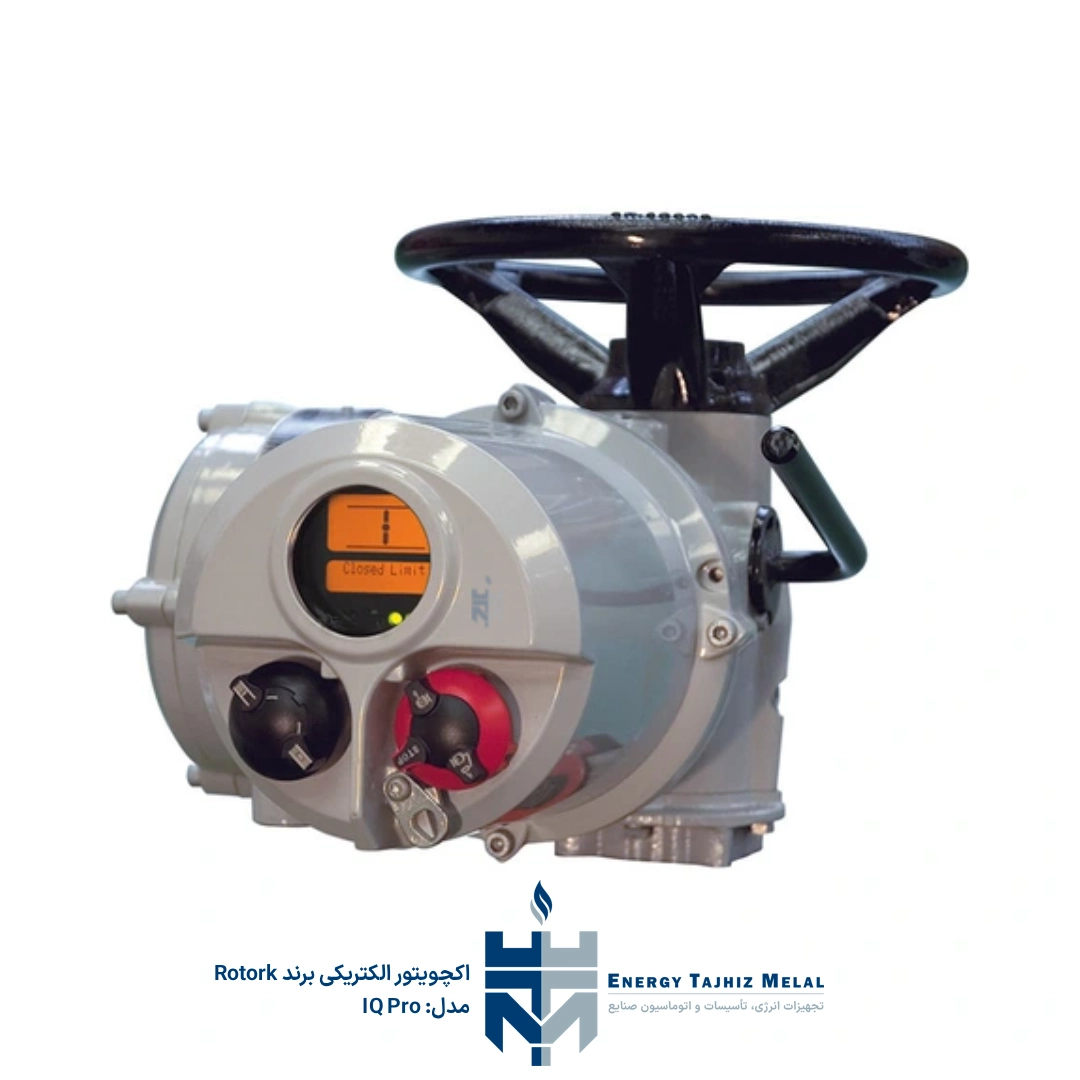

اکچویتور الکتریکی Rotork مدل IQ Pro

آشنایی با اکچویتور الکتریکی Rotork مدل IQ Pro

اکچویتور الکتریکی Rotork IQ Pro یک عملگر هوشمند چنددور از نوع Multi-Turn Electric Actuator است که برای کنترل الکتریکی شیرهای صنعتی در کاربردهای ایزولیشن، اینچینگ و رگولاتینگ طراحی شده است. این سری برای کاربردهایی استفاده می‌شود که به کنترل دقیق موقعیت، محدودسازی گشتاور، نمایش وضعیت، ارتباطات صنعتی و قابلیت اطمینان بالا در محیط‌های صنعتی نیاز دارند.

سری IQ Pro دارای موتور الکتریکی سه‌فاز، گیربکس کاهنده، استارتر معکوس‌کننده، کنترل‌های محلی، نمایشگر وضعیت، محدودسازی تعداد دور و گشتاور، منطق کنترلی الکترونیکی و قابلیت مانیتورینگ است. این مجموعه درون محفظه Double-Sealed Watertight Enclosure قرار گرفته و برای نصب در محیط‌های صنعتی و شرایط کاری سخت طراحی شده است.

عملکرد و نحوه کار

اکچویتور Rotork IQ Pro برای حرکت چنددور شیرهای صنعتی به کار می‌رود. موتور الکتریکی داخلی از طریق گیربکس، گشتاور مورد نیاز را به خروجی اکچویتور منتقل می‌کند و سیستم کنترل داخلی، موقعیت، تعداد دور، گشتاور و وضعیت عملکرد شیر را پایش می‌کند. تنظیمات اصلی شامل محدودیت‌های موقعیت، سطوح گشتاور، کنترل و سیگنال‌دهی به صورت غیرنفوذی و از طریق ابزار تنظیم مادون‌قرمز انجام می‌شود.

• عملکرد چنددور برای شیرهای صنعتی Multi-Turn
• مناسب برای سرویس‌های Isolation، Inching و Regulating
• تنظیم غیرنفوذی با Actuator Setting Tool Pro BTST v1.1
• نمایش موقعیت شیر، وضعیت عملکرد و پیام‌های آلارم روی نمایشگر LCD
• ثبت داده‌های عملکردی، آلارم‌ها و پروفایل گشتاور شیر توسط دیتالاگر داخلی
• امکان تحلیل محلی و ریموت از طریق IrDA و نرم‌افزار Insight
• قابلیت عملکرد دستی با هندویل در زمان قطع برق
• دارای حفاظت گشتاور، حفاظت در برابر گیرکردن شیر و حفاظت حرارتی موتور

کاربردهای صنعتی

• کنترل شیرهای دروازه‌ای Gate Valve
• کنترل شیرهای کروی Globe Valve
• کنترل Penstock و Sluice Valve
• کنترل شیرهای Choke در کاربردهای فرآیندی
• کاربردهای ایزولیشن و قطع و وصل جریان
• کاربردهای رگولاتینگ با تعداد استارت محدود
• صنایع نفت و گاز، آب و فاضلاب، نیروگاه، صنایع شیمیایی و فرآیندی
• قابل استفاده برای برخی کاربردهای ربع‌گرد با گیربکس مناسب Rotork

ویژگی‌های فنی و عملکردی

اکچویتور IQ Pro در رنج گشتاور مستقیم 34 تا 3000 نیوتن‌متر ارائه می‌شود و برای کاربری‌های تا 60 استارت در ساعت در سرویس‌های Isolation یا Regulating مناسب است. سرعت خروجی این سری بر اساس فرکانس تغذیه متفاوت است و در کاتالوگ برای مدل‌های IQ سه‌فاز، بازه 18 تا 192 rpm در 50Hz و 21 تا 230 rpm در 60Hz ذکر شده است.

درجه حفاظت محفظه برای IQ Pro به صورت IP68 با تحمل غوطه‌وری در عمق 7 متر به مدت 72 ساعت ذکر شده است. همچنین محفظه برای NEMA 4 & 6 معرفی شده و طراحی Double-Seal باعث می‌شود حفاظت داخلی تجهیز حتی هنگام باز شدن درپوش ترمینال در زمان سیم‌کشی حفظ شود.

ویژگی‌های کلیدی

• برند: Rotork
• مدل: IQ Pro
• نوع تجهیز: اکچویتور الکتریکی هوشمند چنددور
• نوع عملکرد: Multi-Turn / Isolation / Regulating
• برق ورودی: سه‌فاز، سه سیمه
• رنج ولتاژ سه‌فاز: 200 تا 690 VAC بسته به سایز و مدل
• تلرانس ولتاژ: ±10%
• تلرانس فرکانس: ±5%
• درجه حفاظت: IP68، عمق 7 متر به مدت 72 ساعت
• گشتاور خروجی مستقیم: 34 تا 3000 Nm
• دمای کارکرد استاندارد: -30 تا +70°C
• دمای کاری قابل سفارش: -40 تا +70°C
• نمایشگر: LCD با نمایش موقعیت، وضعیت و آلارم
• ارتباطات: IrDA، Pakscan، Modbus و Profibus
• استاندارد Ex: دارد؛ بسته به مشخصات و نسخه Explosionproof

طراحی و کیفیت ساخت

Rotork IQ Pro با ساختار Double-Sealed طراحی شده است؛ به این معنی که بخش ترمینال از محفظه اصلی کنترل و تجهیزات داخلی جدا شده و هنگام سیم‌کشی در محل، حفاظت محفظه اصلی حفظ می‌شود. تنظیمات تجهیز به صورت غیرنفوذی انجام می‌شود و برای راه‌اندازی یا تغییر تنظیمات، نیازی به باز کردن درپوش‌های اصلی اکچویتور نیست.

این سری دارای هندویل برای عملکرد دستی اضطراری است. در زمان عملکرد الکتریکی، هندویل از مسیر محرک جدا می‌شود و با استفاده از اهرم Hand/Auto می‌توان وضعیت عملکرد دستی یا اتوماتیک را انتخاب کرد. اکچویتور همچنین از سیستم‌های حفاظتی مانند Torque Switch، Jammed Valve Protection، Thermostatic Motor Protection، Auto Self Test and Diagnosis و Instant Reversal Protection استفاده می‌کند.

مزایای استفاده از محصول

• قابل استفاده برای طیف وسیعی از شیرهای چنددور صنعتی
• گشتاور خروجی مستقیم تا 3000 نیوتن‌متر
• درجه حفاظت IP68 برای محیط‌های صنعتی سخت
• راه‌اندازی و تنظیم غیرنفوذی بدون باز کردن محفظه اصلی
• دیتالاگر داخلی برای تحلیل عملکرد شیر و اکچویتور
• نمایشگر چندزبانه برای وضعیت، آلارم و تنظیمات
• قابلیت ارتباط با سیستم‌های کنترل صنعتی از طریق Pakscan، Modbus و Profibus
• قابلیت عملکرد دستی در زمان قطع برق
• امکان ارائه نسخه Explosionproof بر اساس مشخصات پروژه

استانداردها و تاییدیه‌ها

• IP68 مطابق IEC 60529
• IP68 مطابق BS EN 60529
• NEMA 4 & 6
• ISO 5210 برای اتصال اکچویتور چنددور به شیر
• MSS SP-102 برای اتصال اکچویتور چنددور در استاندارد آمریکا
• CE Marking تحت الزامات Machinery Directive
• Electromagnetic Compatibility / EMC
• Low Voltage Directive / LV
• Explosionproof مطابق استانداردهای بین‌المللی، بسته به مشخصات سفارش
• Certified for safety applications / SIL2 طبق صفحه رسمی محصول

برای انتخاب اکچویتور الکتریکی Rotork IQ Pro بر اساس نوع شیر، گشتاور مورد نیاز، تعداد دور، برق ورودی، نوع کنترل، نیاز به شبکه صنعتی و شرایط محیطی، با واحد فنی و فروش تماس بگیرید تا مدل مناسب بر اساس مشخصات پروژه بررسی و استعلام قیمت ارائه شود.
