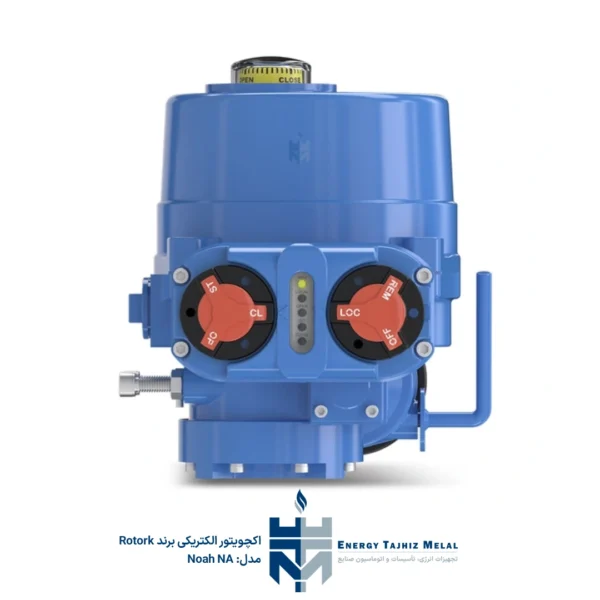

اکچویتور الکتریکی Rotork مدل Noah NA

آشنایی با اکچویتور الکتریکی Rotork مدل Noah NA

اکچویتور الکتریکی Rotork Noah NA یک عملگر برقی ربع‌گرد از نوع Part-Turn Electric Actuator است که برای کنترل شیرهای صنعتی و تجهیزات چرخشی در کاربردهای فرآیندی طراحی شده است. این سری با ساختار کامپکت و ماژولار، امکان کنترل شیر را در حالت‌های مختلف فراهم می‌کند و برای کاربردهای صنعتی مانند نفت و گاز، آب و فاضلاب، نیروگاه، صنایع شیمیایی و فرآیندی قابل استفاده است.

رنج Noah NA در دو نسخه اصلی NA Version 1 و NA Version 2 ارائه می‌شود. نسخه 1 به‌صورت استاندارد دارای درجه حفاظت IP67 است و گزینه‌های IP68 و ضدانفجار نیز برای آن قابل ارائه است. نسخه 2 با گشتاور خروجی بالاتر طراحی شده و در کاتالوگ به‌عنوان نسخه دارای گواهی ضدانفجار معرفی شده است.

عملکرد و نحوه کار

اکچویتور Noah NA برای حرکت ربع‌گرد شیر در محدوده 90° ±5° طراحی شده است. این عملگر با استفاده از موتور الکتریکی، گیربکس دو مرحله‌ای، لیمیت‌سوئیچ مکانیکی و مکانیزم دستی، موقعیت باز و بسته شیر را کنترل می‌کند. ساختار گیربکس دو مرحله‌ای باعث جلوگیری از برگشت معکوس ناشی از گشتاور شیر یا تجهیز متصل می‌شود.

این اکچویتور دارای مکانیزم Hand/Auto Declutching است و امکان تغییر وضعیت بین عملکرد دستی با هندویل و عملکرد اتوماتیک موتوری را فراهم می‌کند. برای حفاظت تجهیز و شیر متصل، در سری Noah NA از حفاظت حرارتی موتور، لیمیت‌سوئیچ مکانیکی، استاپر مکانیکی قابل تنظیم و در اکثر مدل‌ها از تورک‌سوئیچ باز و بسته استفاده شده است.

• عملکرد ربع‌گرد برای کنترل شیرهای صنعتی
• زاویه حرکت 90° ±5°
• دارای مکانیزم خودقفل‌شوندگی با گیربکس دو مرحله‌ای

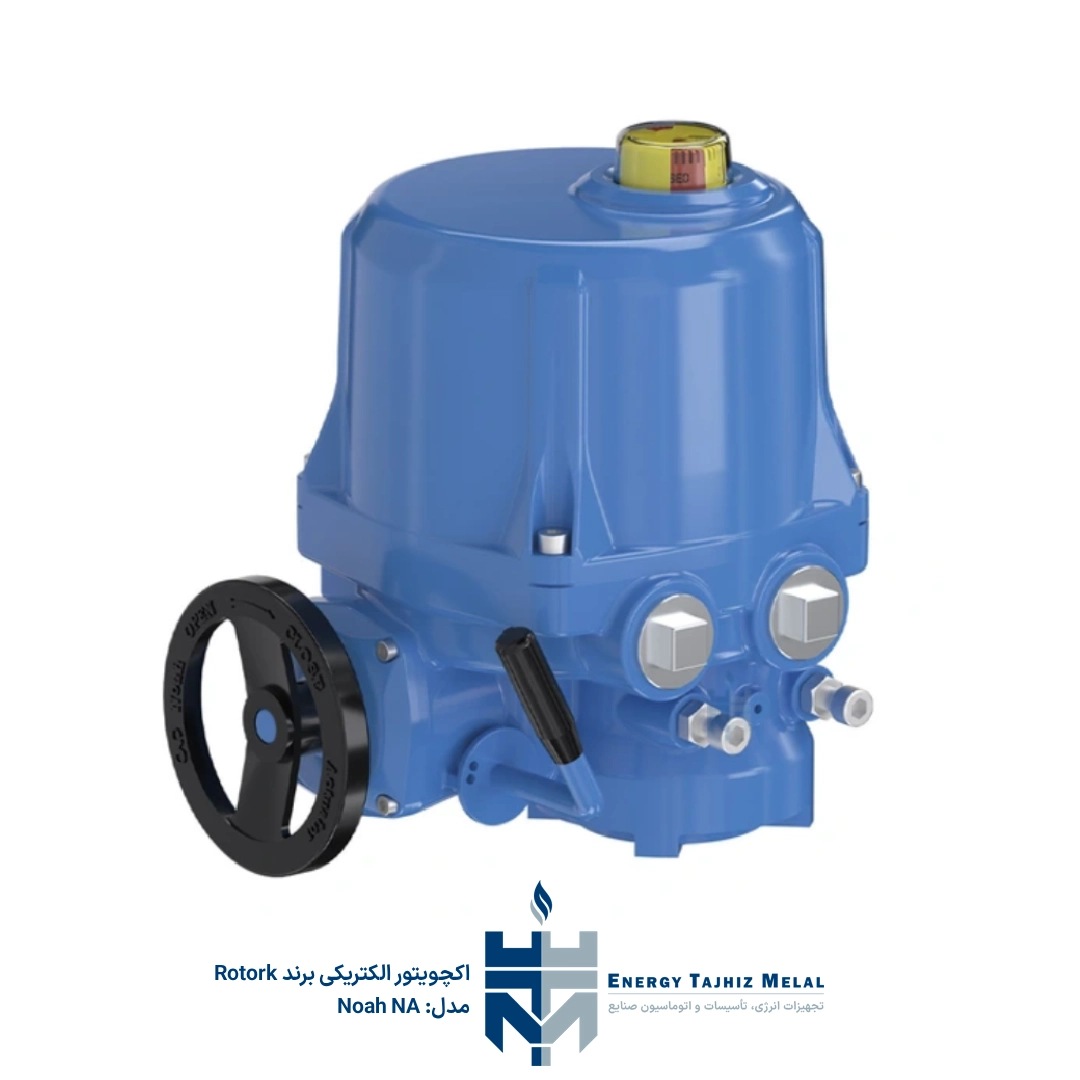

• قابلیت عملکرد دستی با هندویل
• دارای مکانیزم Hand/Auto Declutching
• دارای نشانگر پیوسته موقعیت شیر
• دارای لیمیت‌سوئیچ مکانیکی باز و بسته
• دارای هیتر داخلی 20 وات برای جلوگیری از رطوبت و کندانس

کاربردهای صنعتی

• کنترل شیرهای ربع‌گرد صنعتی

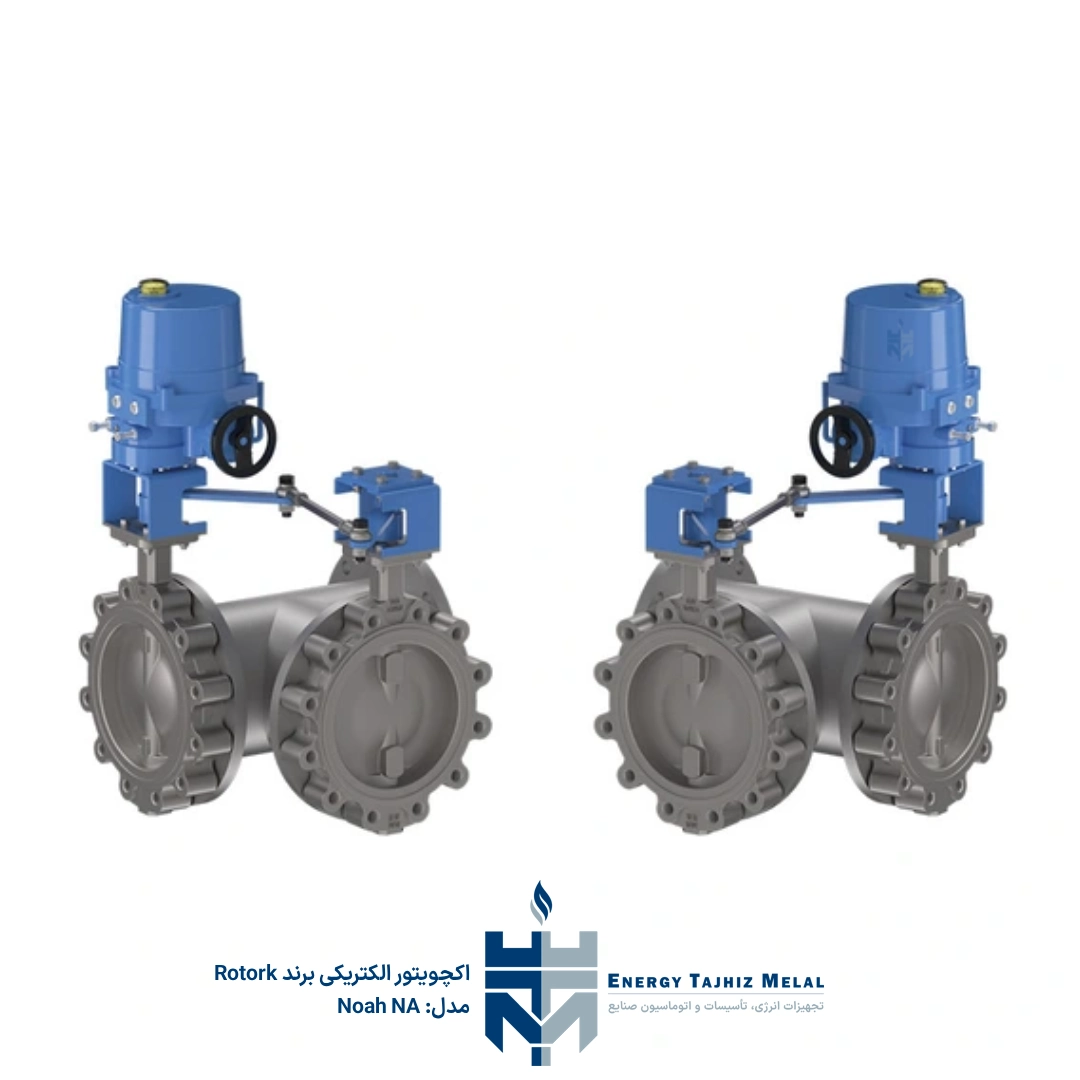

• کنترل بال ولو و باترفلای ولو
• کنترل دمپرها و تجهیزات چرخشی
• کاربرد در خطوط فرآیندی نفت و گاز
• کاربرد در واحدهای آب و فاضلاب
• کاربرد در نیروگاه‌ها
• کاربرد در صنایع شیمیایی و فرآیندی
• کنترل جریان در سیستم‌های صنعتی دارای نیاز به عملکرد دستی و اتوماتیک

ویژگی‌های فنی و عملکردی

سری Noah NA با برق ورودی تک‌فاز 110/220 VAC و سه‌فاز 380/440 VAC با فرکانس 50/60Hz ارائه می‌شود. در کاتالوگ، گزینه‌های 24 VAC و 24 VDC نیز برای تغذیه ذکر شده‌اند. درجه حفاظت استاندارد این سری IP67 است و گزینه IP68 با مقاومت در عمق 10 متر به مدت 72 ساعت نیز به‌صورت آپشنال ارائه شده است.

گشتاور خروجی در نسخه 1 از 60 تا 3000 نیوتن‌متر و در نسخه 2 از 60 تا 3500 نیوتن‌متر بسته به مدل متغیر است. زمان عملکرد برای چرخش 90 درجه نیز بر اساس مدل و فرکانس تغذیه متفاوت بوده و در نسخه 1 از 17 تا 116 ثانیه در 50Hz و 14 تا 96 ثانیه در 60Hz و در نسخه 2 از 18 تا 144 ثانیه در 50Hz و 16 تا 120 ثانیه در 60Hz ذکر شده است.

ویژگی‌های کلیدی

• برند: Rotork / Noah Actuation
• سری محصول: Noah NA
• نوع تجهیز: اکچویتور الکتریکی ربع‌گرد
• نوع عملکرد: Part-Turn
• برق ورودی: 1-phase 110/220 VAC و 3-phase 380/440 VAC
• گزینه تغذیه: 24 VAC و 24 VDC
• درجه حفاظت استاندارد: IP67
• درجه حفاظت اختیاری: IP68، عمق 10 متر به مدت 72 ساعت
• گشتاور خروجی: 60 تا 3500 Nm بسته به نسخه و مدل
• دمای کارکرد استاندارد: -20 تا +70°C
• بدنه آلومینیومی با پوشش Polyester powder coating
• استاندارد نصب فلنج: ISO 5211

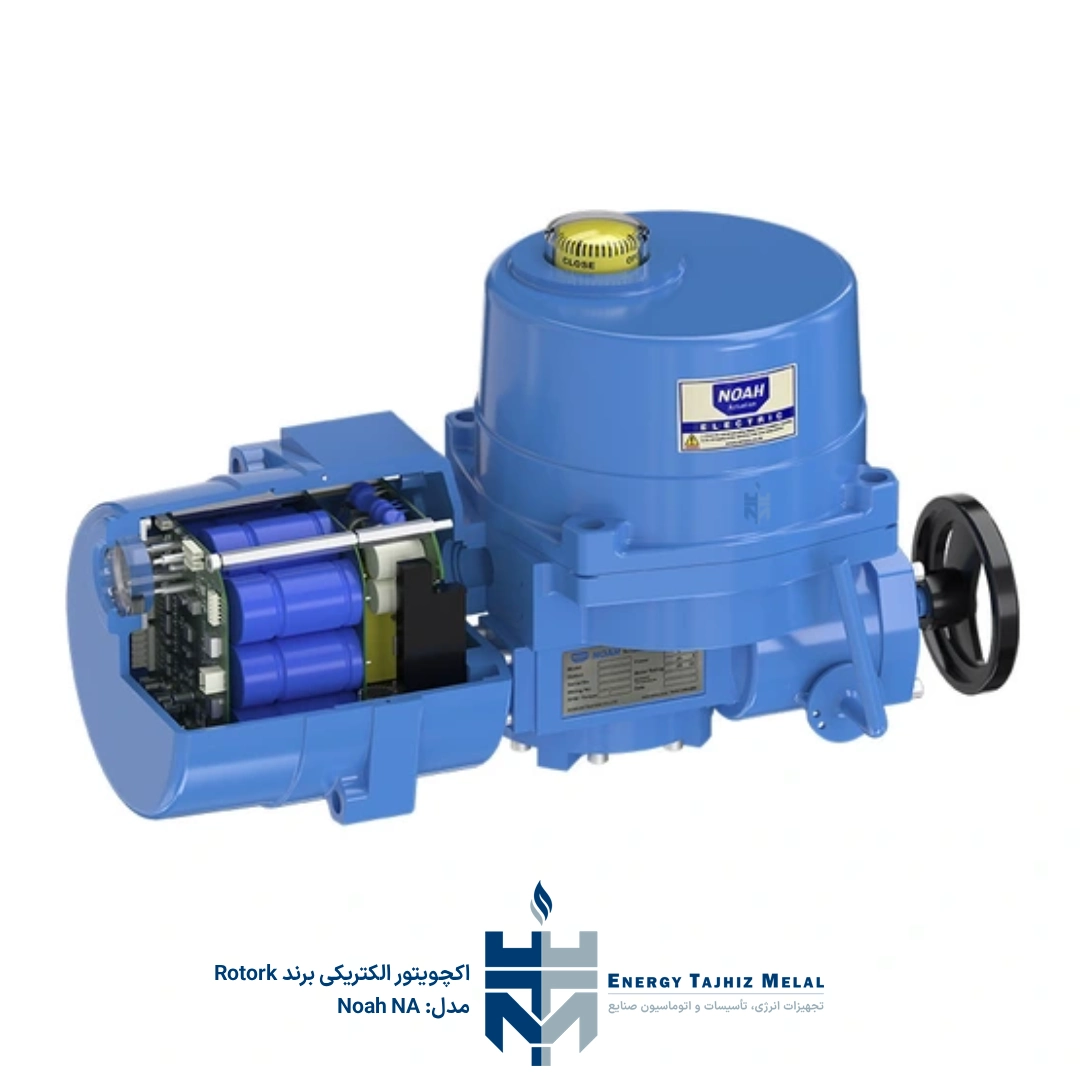

طراحی و کیفیت ساخت

بدنه اکچویتور Noah NA از آلیاژ آلومینیوم ساخته شده و پس از عملیات سطحی، با پوشش پودری پلی‌استر بدون TGIC رنگ‌آمیزی می‌شود. این ساختار برای محافظت در برابر خوردگی و استفاده در محیط‌های صنعتی طراحی شده است.

تمام اتصالات در رنج Noah NA دارای O-ring هستند تا سطح حفاظت ضدآب تجهیز در نصب فضای باز حفظ شود. همچنین هیتر داخلی از تشکیل رطوبت و کندانس در محفظه داخلی جلوگیری می‌کند. ترمینال داخلی نیز با ساختار WAGO طراحی شده تا سیم‌بندی ساده‌تر و مقاومت بالاتری در برابر لرزش و خوردگی فراهم شود.

مزایای استفاده از محصول

• پوشش گشتاور گسترده از 60 تا 3500 نیوتن‌متر بسته به نسخه و مدل
• مناسب برای کنترل شیرهای صنعتی ربع‌گرد
• درجه حفاظت IP67 به‌صورت استاندارد
• امکان انتخاب نسخه IP68 برای شرایط محیطی سخت‌تر
• دارای قابلیت عملکرد دستی مستقل از موتور
• مکانیزم خودقفل‌شوندگی برای جلوگیری از برگشت معکوس
• دارای حفاظت حرارتی موتور و حفاظت مکانیکی موقعیت
• امکان انتخاب نسخه ضدانفجار

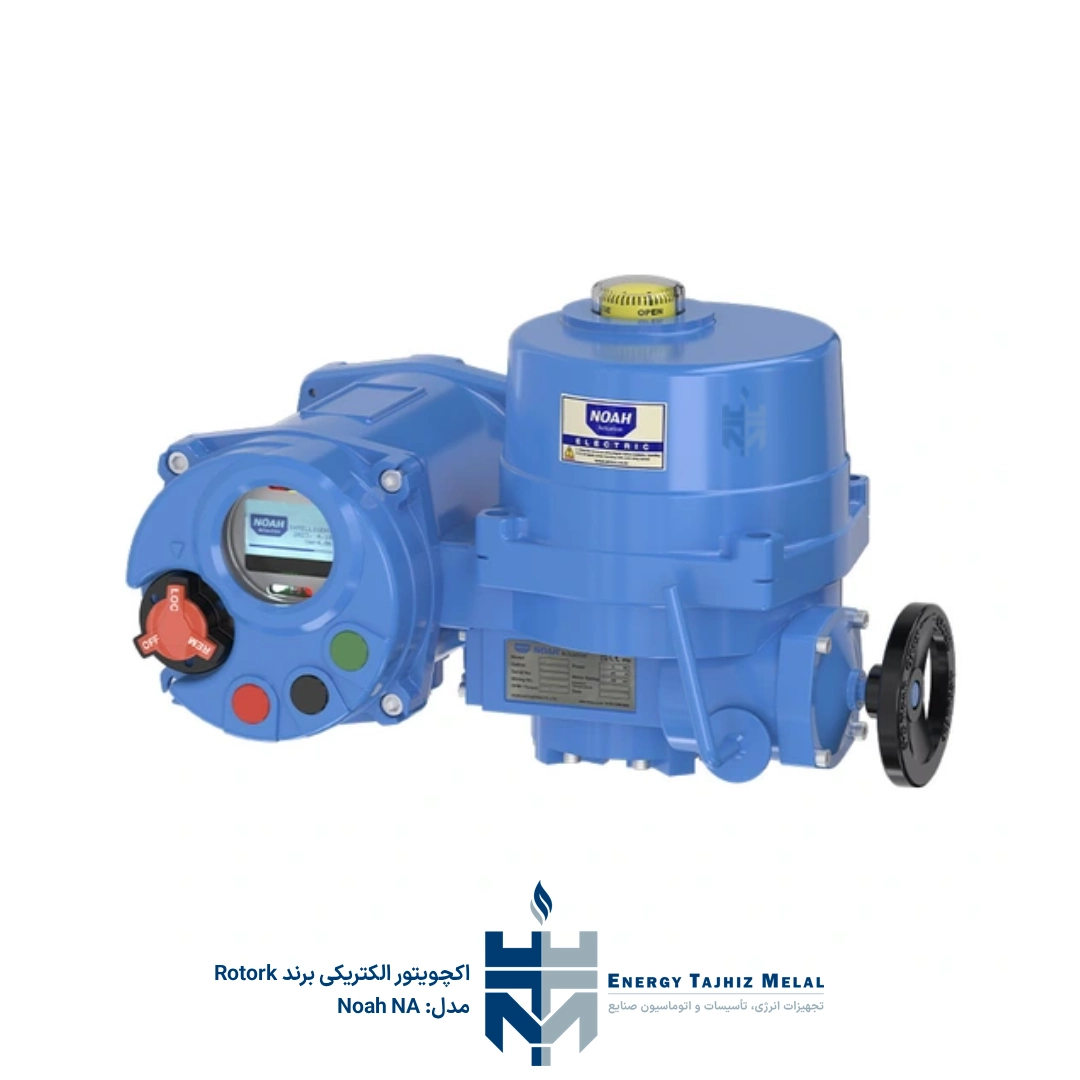

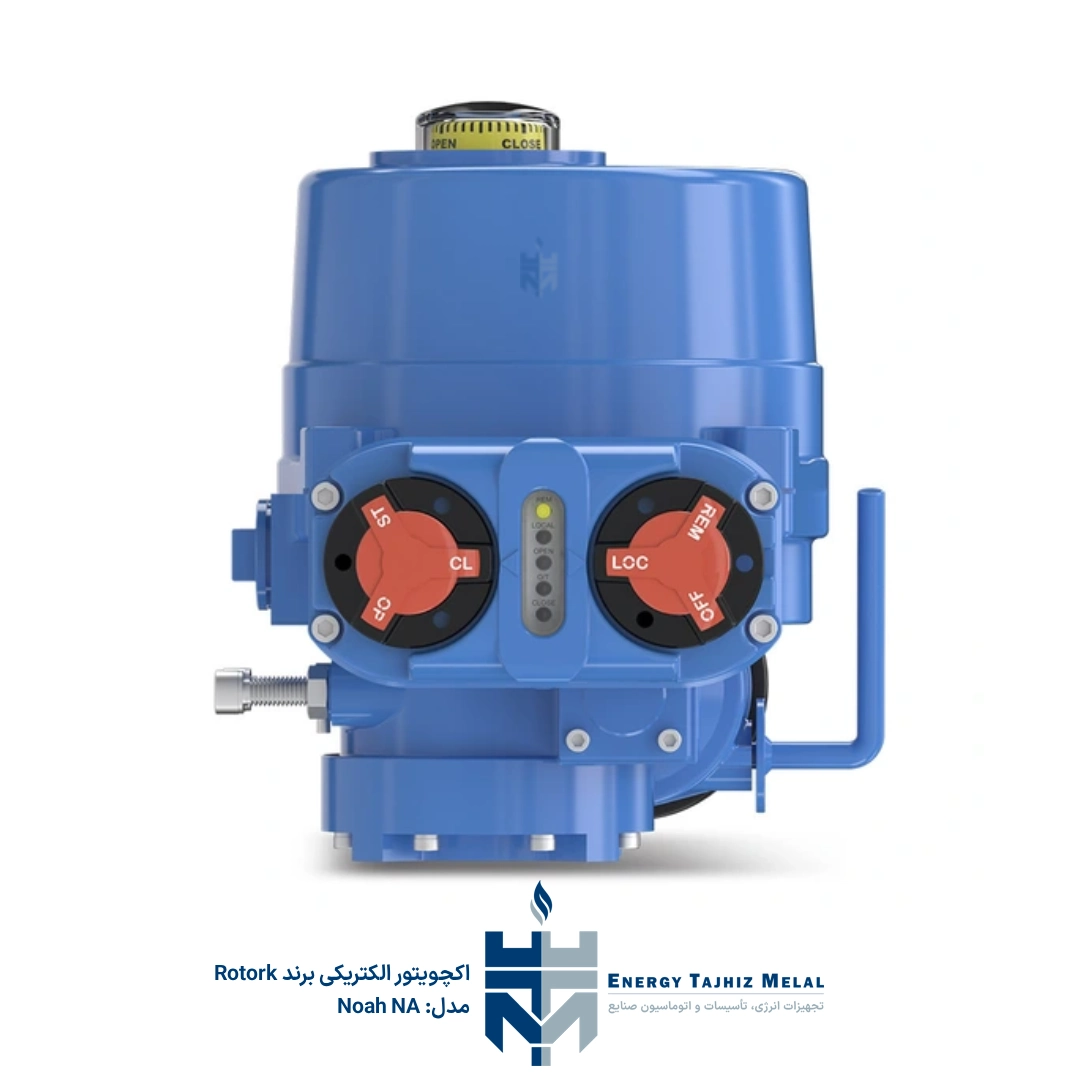

• قابلیت تجهیز به PCU، CPT، LCU، INTEGRAL، BLDC، SCP و ارتباطات صنعتی

استانداردها و تاییدیه‌ها

• IP67 به‌صورت استاندارد
• IP68 به‌صورت اختیاری: 10 متر / 72 ساعت
• ISO 5211 برای اتصال به شیر
• ISO 22153 برای Duty Cycle
• IECEx: Ex db IIC T4 Gb
• ATEX: II2G Ex db IIC T4 Gb
• KCs: Ex db IIC T4 Gb
• TRCU: 1Ex d IIB T4 Gb X
• CCC: Ex db IIC T4 ~ T6 Gb

برای انتخاب اکچویتور الکتریکی Rotork Noah NA بر اساس گشتاور مورد نیاز، نوع شیر، برق ورودی، زمان عملکرد، درجه حفاظت و نیاز به نسخه ضدانفجار، با واحد فنی و فروش تماس بگیرید تا مدل مناسب بر اساس شرایط پروژه بررسی و استعلام قیمت ارائه شود.
