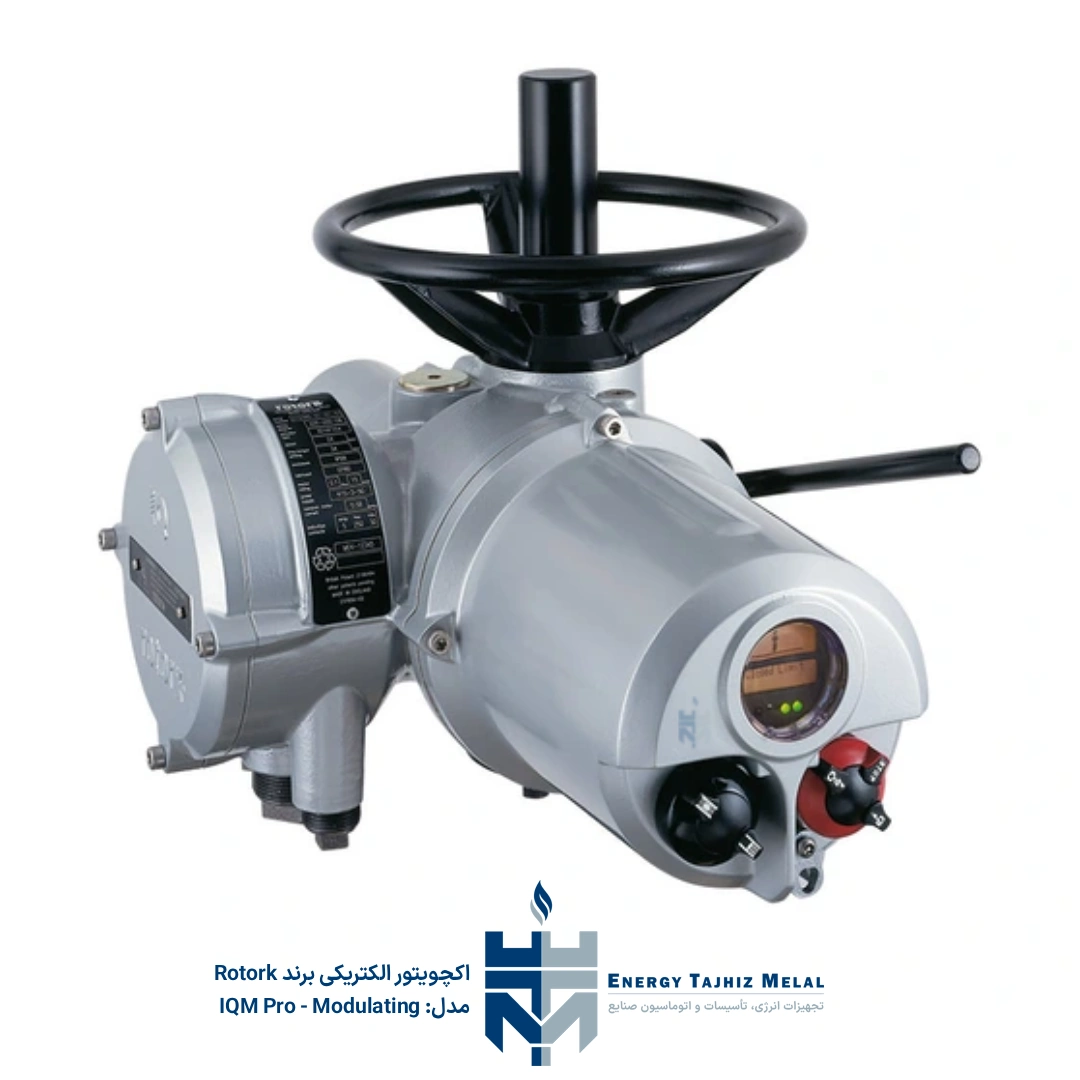

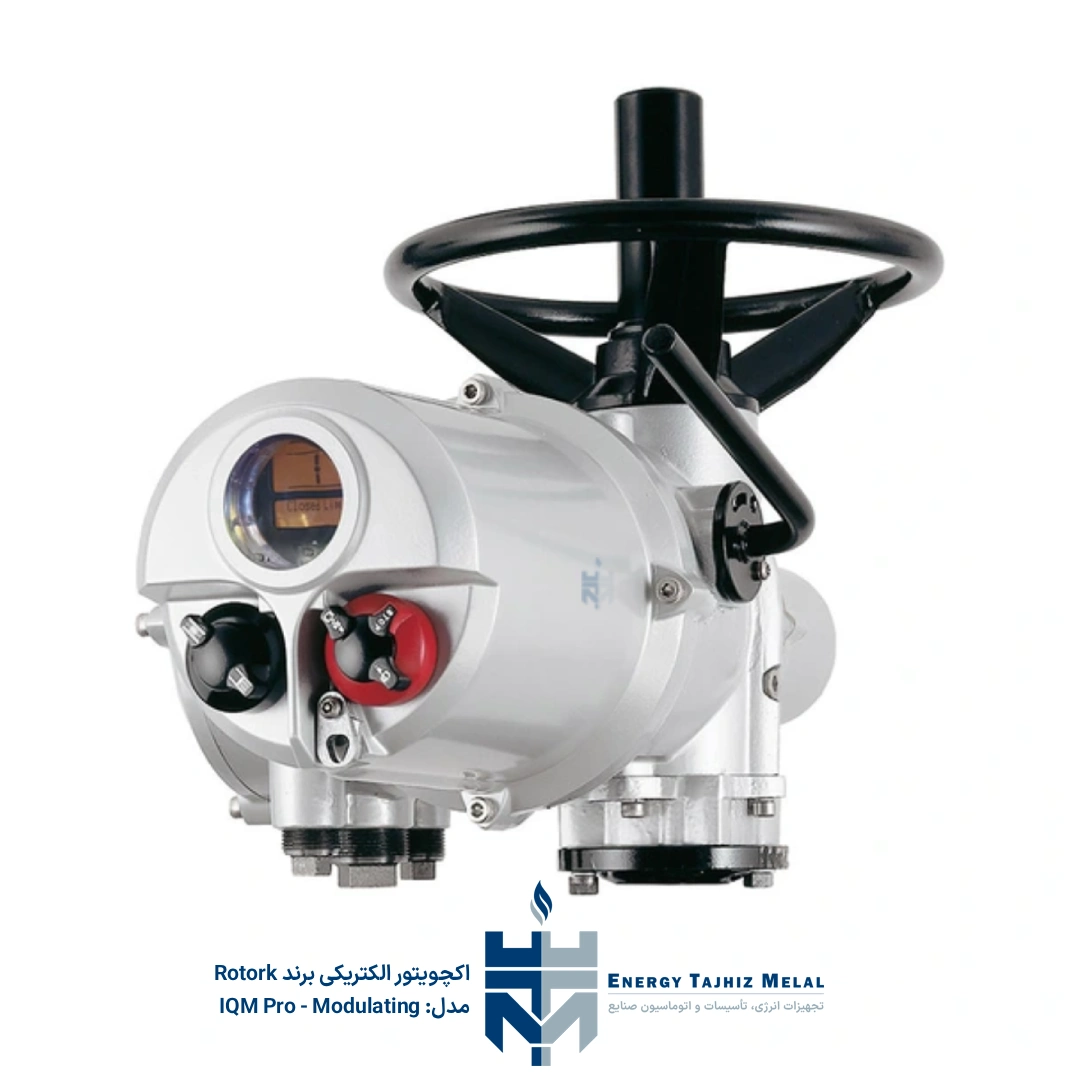

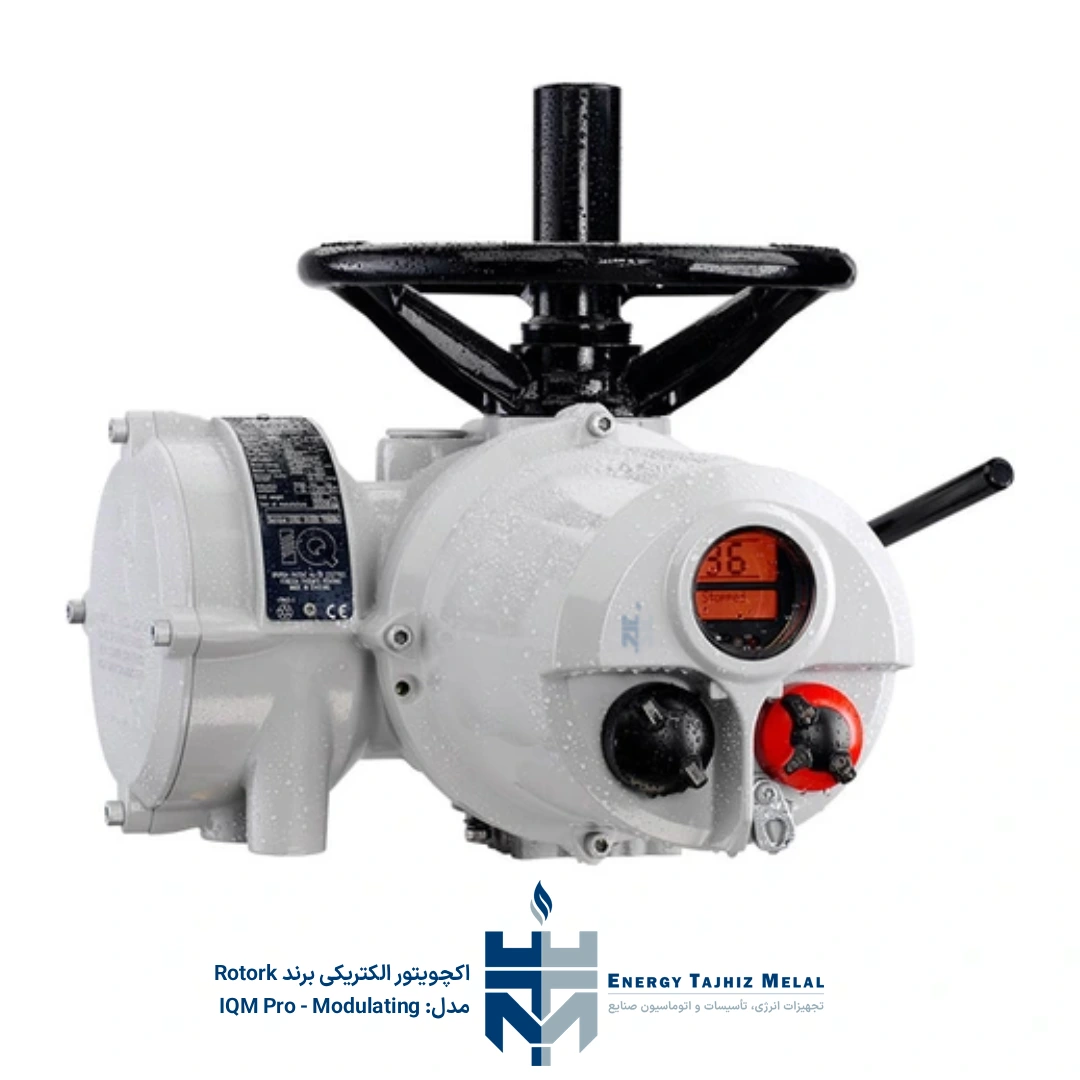

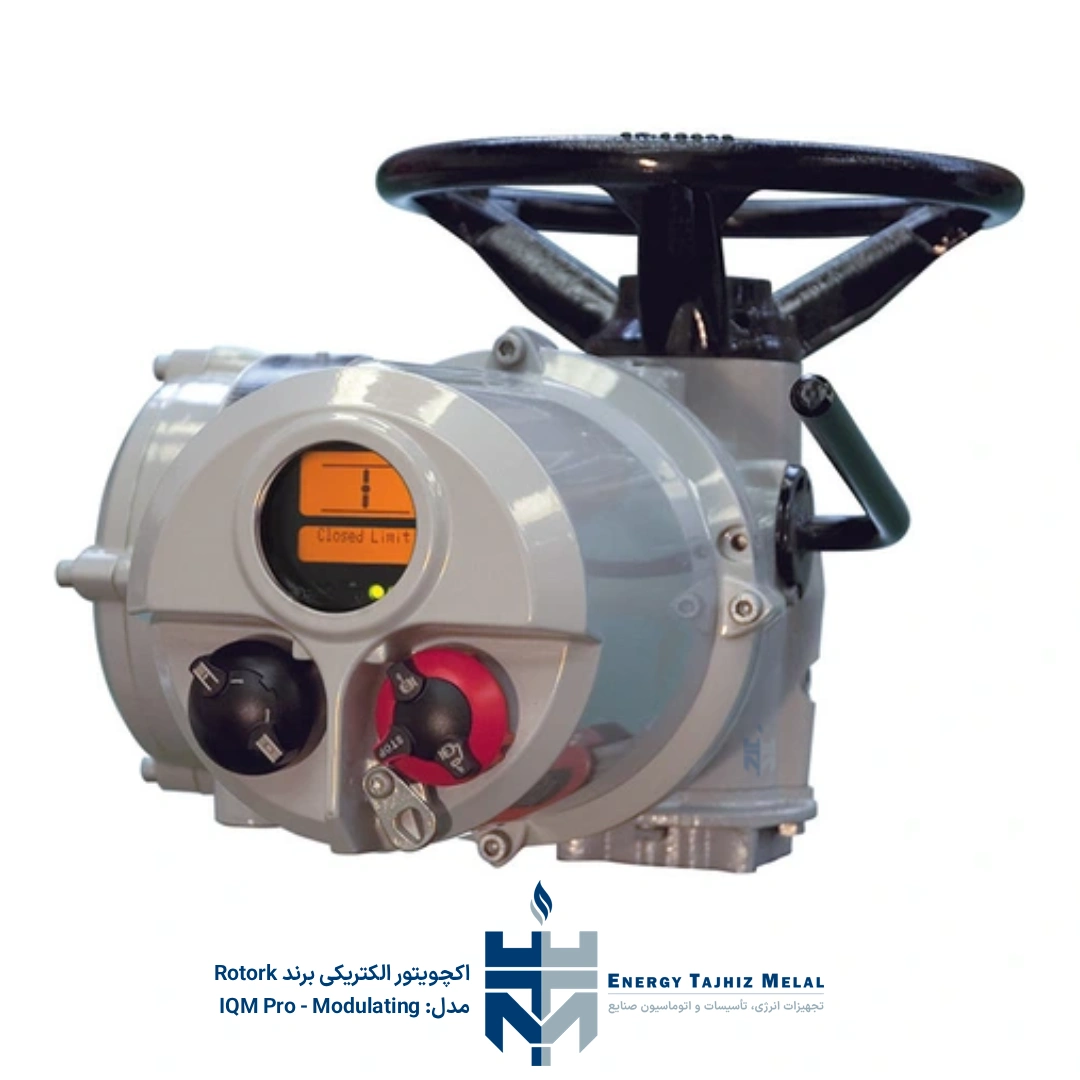

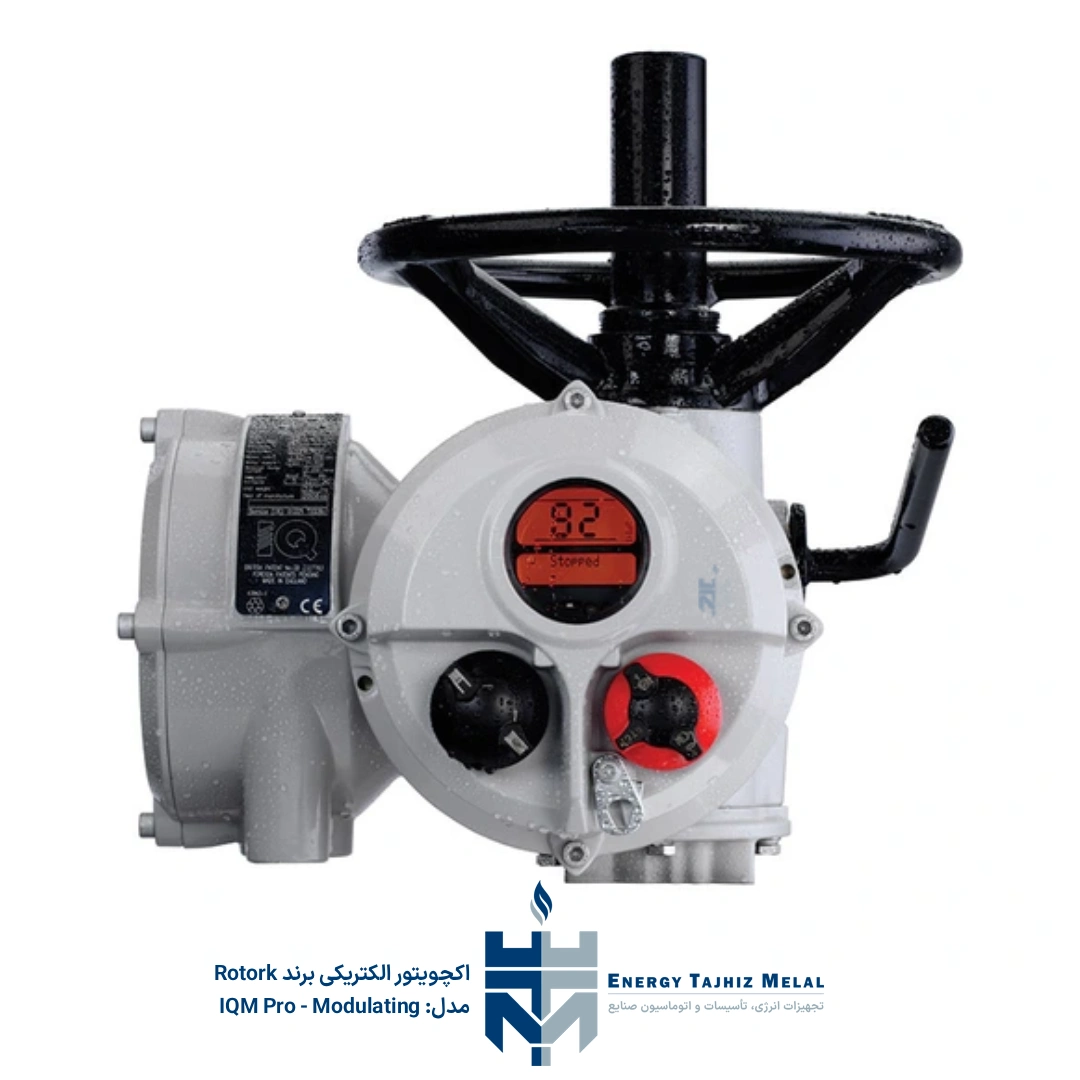

اکچویتور الکتریکی مادولار Rotork مدل IQM Pro

درباره اکچویتور الکتریکی مادولار Rotork مدل IQM Pro

اکچویتور الکتریکی Rotork IQM Pro نسخه مادولار از سری IQ Pro روتورک است که برای کنترل دقیق شیرهای چنددور در سرویس‌های تنظیمی و کنترلی طراحی شده است. این مدل برای کاربردهایی مناسب است که شیر باید به صورت پیوسته، سریع و دقیق به سیگنال‌های کنترلی پاسخ دهد.

در سری IQM Pro به جای کنتاکتورهای الکترومکانیکی، از Solid State Reversing Starter استفاده شده است. همچنین مکانیزم lost motion یا Hammerblow از این نسخه حذف شده و مدارهای کنترل سریع برای پاسخ‌دهی بهتر به فرمان‌های ریموت در آن قرار گرفته‌اند.

عملکرد و نحوه کار

اکچویتور Rotork IQM Pro یک عملگر الکتریکی چنددور از نوع Modulating است. این تجهیز با دریافت فرمان کنترلی، موقعیت شیر را با دقت تنظیم می‌کند و برای کاربردهایی که به تغییرات مکرر موقعیت شیر نیاز دارند، مناسب است.

استارتر حالت جامد در این مدل علاوه بر کنترل جهت حرکت موتور، قابلیت ترمز الکترونیکی موتور را فراهم می‌کند. این ویژگی باعث بهبود کنترل موقعیت و پاسخ‌دهی دقیق‌تر اکچویتور در سرویس‌های مادولار می‌شود.

• عملکرد مادولار برای کنترل پیوسته شیر
• مناسب برای شیرهای چنددور کنترلی
• دارای Solid State Reversing Starter
• حذف مکانیزم Hammerblow برای بهبود پاسخ کنترلی
• دارای مدارهای کنترل سریع ریموت
• دارای ترمز الکترونیکی موتور برای بهبود کنترل موقعیت
• قابل استفاده تا 1200 استارت در ساعت
• دارای دیتالاگر داخلی و قابلیت ثبت پروفایل گشتاور شیر

کاربردهای صنعتی

• کنترل شیرهای کنترلی چنددور
• کنترل شیرهای Globe
• کنترل شیرهای Cage
• کنترل شیرهای Choke
• کاربردهای مادولار در صنایع فرآیندی
• سیستم‌های کنترل جریان، فشار و فرآیند
• کاربرد در صنایع نفت و گاز، آب و فاضلاب، نیروگاه و صنایع شیمیایی

ویژگی‌های فنی و عملکردی

اکچویتور IQM Pro برای سرویس‌های مادولار طراحی شده و دارای ظرفیت عملکردی 1200 استارت در ساعت با 50% Duty Cycle بر اساس گشتاور مادولار معادل 50% گشتاور نامی است.

این مدل در سایزهای IQM10، IQM12، IQM20، IQM25 و IQM35 ارائه می‌شود. گشتاور مادولار در این سری از 13.6 تا 271 نیوتن‌متر و حداکثر گشتاور Seating از 27 تا 544 نیوتن‌متر بسته به سایز اکچویتور و سرعت خروجی متغیر است.

ویژگی‌های کلیدی

• برند: Rotork
• مدل: IQM Pro
• نوع تجهیز: اکچویتور الکتریکی هوشمند چنددور
• نوع عملکرد: Modulating
• برق ورودی: سه‌فاز
• ولتاژهای کاری: 200 تا 240 VAC و 380 تا 480 VAC بسته به مدل
• درجه حفاظت: IP68 / NEMA 4 & 6
• میزان حفاظت IP68: عمق 7 متر به مدت 72 ساعت
• دمای کارکرد استاندارد: -30 تا +70°C
• دمای پایین قابل سفارش: -40 تا +70°C
• سرعت خروجی در 50Hz: از 18 تا 72 rpm
• سرعت خروجی در 60Hz: از 21 تا 86 rpm
• استاندارد Ex: دارد؛ در نسخه Explosionproof / Hazardous Area

طراحی و کیفیت ساخت

Rotork IQM Pro درون محفظه Double-Sealed Watertight Enclosure طراحی شده است. این ساختار باعث می‌شود بخش ترمینال از محفظه اصلی کنترل و تجهیزات داخلی جدا باشد و هنگام سیم‌کشی در محل، حفاظت داخلی تجهیز حفظ شود.

تنظیمات گشتاور، موقعیت، کنترل و سیگنال‌دهی در این اکچویتور به صورت غیرنفوذی و با استفاده از ابزار تنظیم مادون‌قرمز انجام می‌شود. نمایشگر LCD وضعیت موقعیت شیر، پیام‌های آلارم، وضعیت کنترل و اطلاعات عملکردی را نمایش می‌دهد.

مزایای استفاده از محصول

• مناسب برای سرویس‌های کنترلی و مادولار
• پاسخ سریع به فرمان‌های کنترل ریموت
• کنترل دقیق‌تر موقعیت به کمک ترمز الکترونیکی موتور
• قابل استفاده تا 1200 استارت در ساعت
• درجه حفاظت IP68 برای محیط‌های صنعتی سخت
• راه‌اندازی و تنظیم غیرنفوذی بدون باز کردن محفظه اصلی
• دارای نمایشگر LCD و سیستم اعلام وضعیت
• دارای دیتالاگر داخلی برای ثبت عملکرد و پروفایل گشتاور شیر
• امکان استفاده در نسخه‌های دارای تاییدیه Ex برای محیط‌های خطرناک

استانداردها و تاییدیه‌ها

• IP68 مطابق IEC 60529
• IP68 مطابق BS EN 60529
• NEMA 4 & 6
• ISO 5210 برای اتصال اکچویتور چنددور به شیر
• EMC
• Low Voltage Directive
• Machinery Directive
• Explosionproof / Hazardous Area در نسخه مربوطه

برای انتخاب اکچویتور الکتریکی مادولار Rotork IQM Pro بر اساس نوع شیر، گشتاور مادولار، سرعت خروجی، برق ورودی، کلاس حفاظتی و نیاز به نسخه ضدانفجار، با واحد فنی و فروش تماس بگیرید تا مدل مناسب بر اساس شرایط پروژه بررسی و استعلام قیمت ارائه شود.
