اکچویتور الکتریکی Rotork مدل Noah SA

اکچویتور الکتریکی Rotork Noah SA مدل‌های SA005،SA003 و SA009

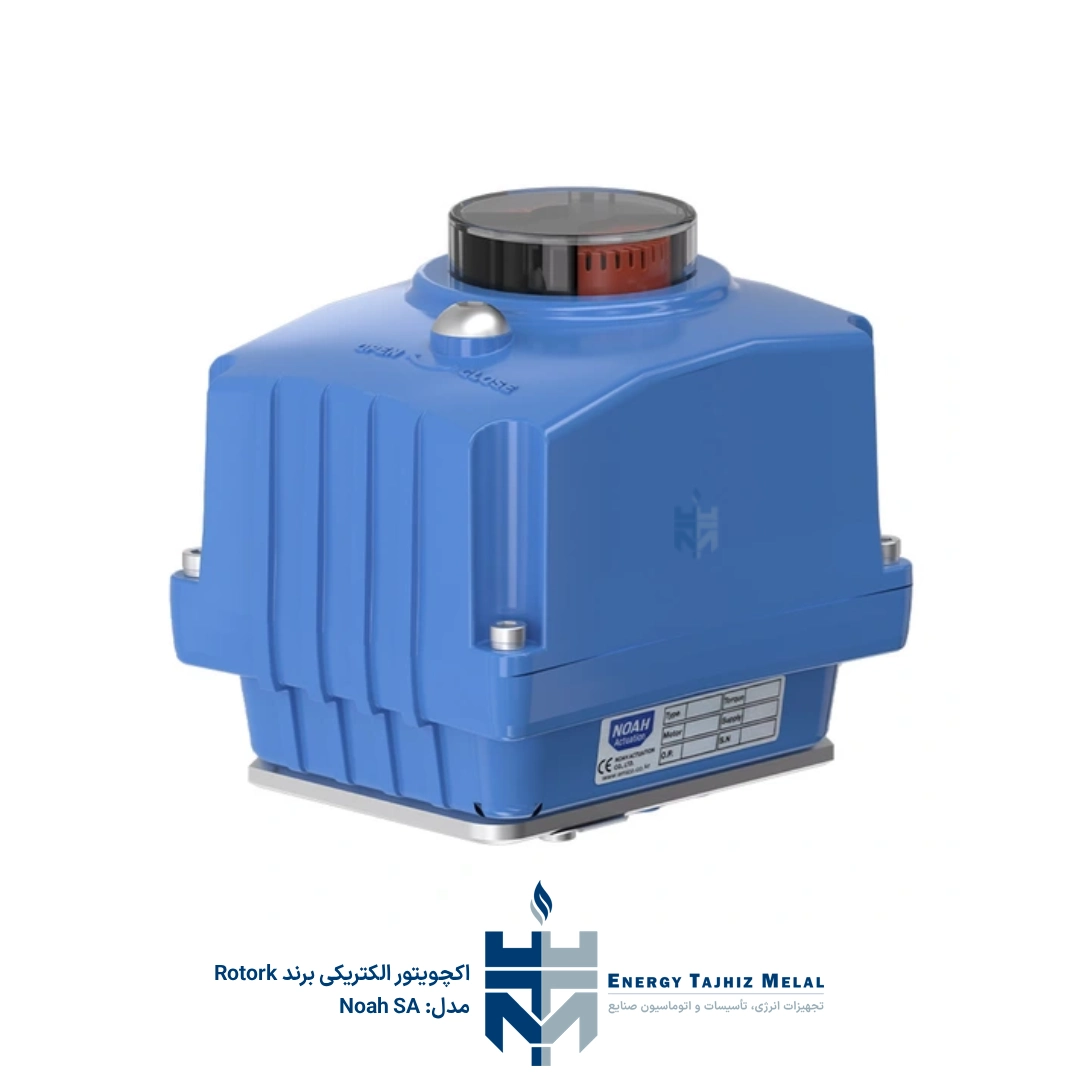

اکچویتور الکتریکی Rotork Noah SA یک عملگر برقی کامپکت از نوع Part-Turn است که برای کنترل شیرها و تجهیزات چرخشی در کاربردهای صنعتی طراحی شده است. این سری شامل مدل‌های SA005،SA003 و SA009 بوده و برای عملکرد باز و بسته کردن شیر در زاویه حرکتی 90 درجه استفاده می‌شود.

سری Noah SA با بدنه آلومینیومی، درجه حفاظت IP67، قابلیت عملکرد دستی، لیمیت‌سوئیچ مکانیکی داخلی، نشانگر موقعیت و ورودی کابل صنعتی ارائه می‌شود. این اکچویتورها برای نصب در فضاهای محدود صنعتی مناسب هستند و امکان اتصال مستقیم به شیرها و دمپرها با ابعاد نصب مطابق استاندارد ISO 5211 را دارند.

عملکرد و نحوه کار

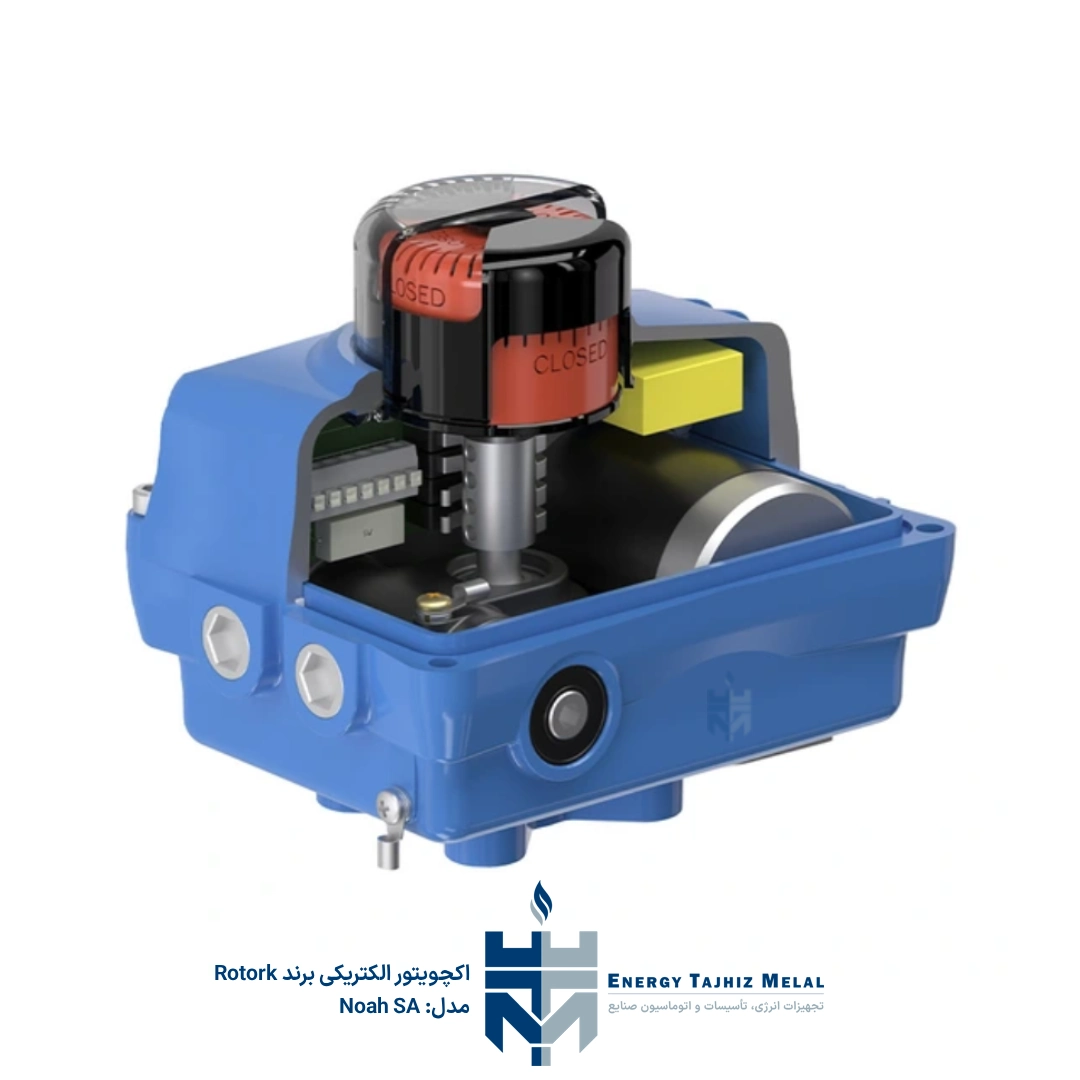

اکچویتور Rotork Noah SA برای کنترل شیرهای ربع‌گرد طراحی شده است. موتور الکتریکی داخلی با دریافت فرمان، شفت خروجی را در محدوده حرکتی 90 درجه به حرکت درمی‌آورد و وضعیت باز یا بسته بودن شیر توسط لیمیت‌سوئیچ‌های داخلی کنترل می‌شود. در مدل‌های SA005 و SA009، مکانیزم خودقفل‌شوندگی با گیربکس حلزونی دو مرحله‌ای از برگشت معکوس جلوگیری می‌کند.

• عملکرد Part-Turn برای حرکت 90 درجه
• کنترل شیر به صورت ON-OFF
• دارای لیمیت‌سوئیچ داخلی برای موقعیت باز و بسته

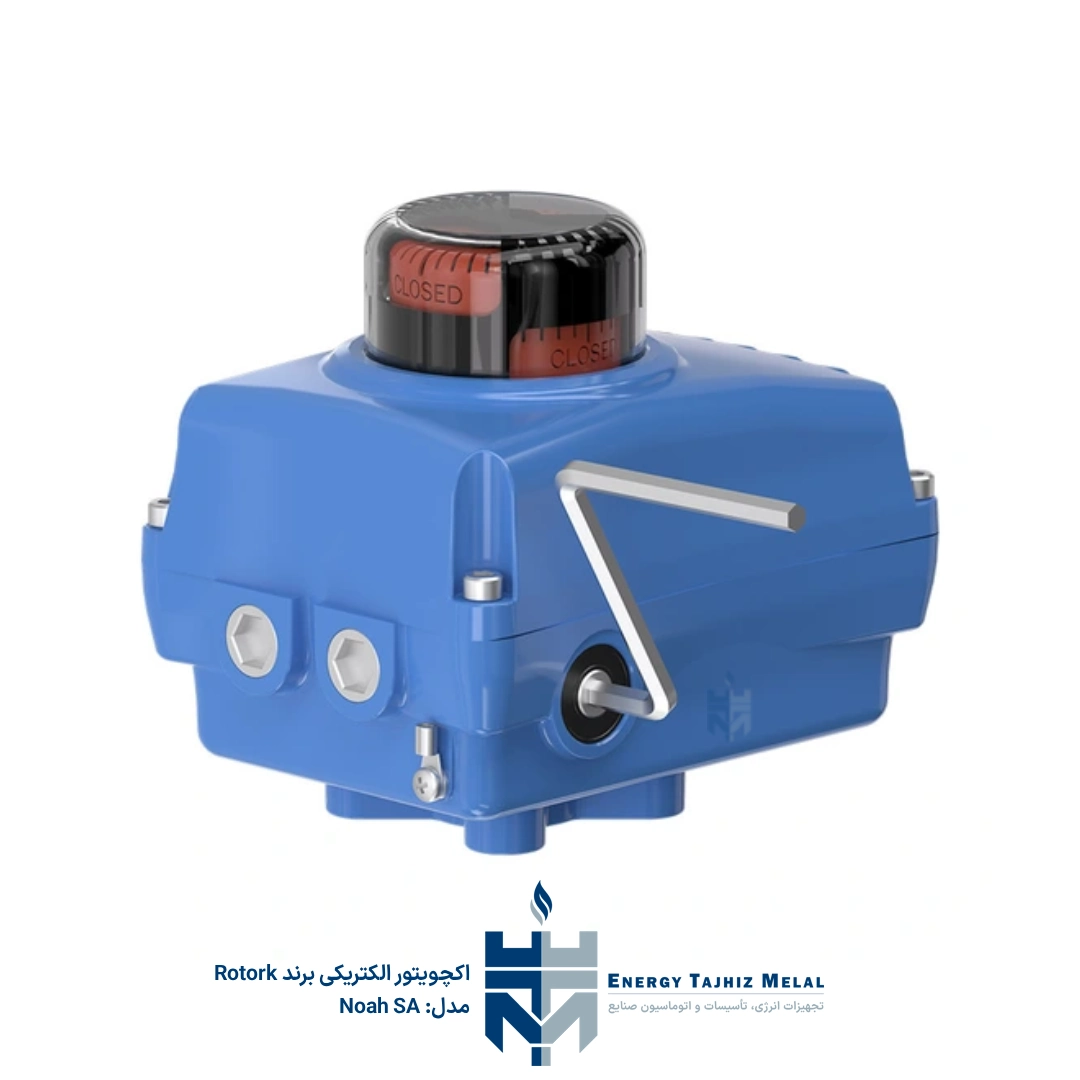

• قابلیت عملکرد دستی در شرایط قطع برق یا راه‌اندازی دستی
• دارای نشانگر موقعیت Dome Type با LED داخلی در نسخه استاندارد
• دارای هیتر داخلی برای کاهش رطوبت و جلوگیری از تشکیل کندانس داخل اکچویتور

کاربردهای صنعتی

• کنترل شیرهای صنعتی ربع‌گرد
• کنترل بال ولو و باترفلای ولو
• کنترل دمپرها و تجهیزات چرخشی
• کاربرد در صنایع نفت و گاز
• کاربرد در آب و فاضلاب
• کاربرد در نیروگاه‌ها
• کاربرد در صنایع شیمیایی و فرآیندی
• کاربردهای صنعتی با فضای نصب محدود

ویژگی‌های فنی و عملکردی

اکچویتورهای Noah SA با برق ورودی 110 / 220 VAC با فرکانس 50/60 Hz و همچنین AC/DC 24 V قابل انتخاب هستند. درجه حفاظت این سری در نسخه‌های استاندارد IP67 است و محدوده دمای کارکرد برای مدل‌های SA003، SA005 و SA009 برابر با -20 تا +70 درجه سانتی‌گراد ذکر شده است.

از نظر گشتاور خروجی، مدل SA003 در دو نسخه 20 Nm و 30 Nm ارائه می‌شود. مدل SA005 دارای گشتاور 50 Nm و مدل SA009 دارای گشتاور 90 Nm است. زمان عملکرد برای چرخش 90 درجه بسته به مدل و فرکانس تغذیه متفاوت است.

ویژگی‌های کلیدی

• برند: Rotork / Noah Actuation
• مدل‌ها: SA003، SA005، SA009
• نوع تجهیز: اکچویتور الکتریکی ربع‌گرد
• نوع عملکرد: ON-OFF
• زاویه حرکت: 0 تا 90 درجه برای SA003 و 90° ±5° برای SA005 و SA009
• برق ورودی: 110 / 220 VAC 50/60 Hz و AC/DC 24 V
• درجه حفاظت: IP67
• گشتاور خروجی: 20 تا 90 Nm بسته به مدل
• دمای کارکرد: -20 تا +70°C
• جنس بدنه: آلومینیوم
• پوشش رنگ: Polyester powder coating، TGIC-free
• استاندارد نصب: ISO 5211

طراحی و کیفیت ساخت

بدنه اکچویتور Noah SA از آلیاژ آلومینیوم ساخته شده و پس از عملیات سطحی، با پوشش پودری پلی‌استر بدون TGIC رنگ‌آمیزی می‌شود. این ساختار برای محافظت در برابر خوردگی در محیط‌های صنعتی طراحی شده است. همچنین هیتر داخلی از تشکیل رطوبت و کندانس درون محفظه جلوگیری می‌کند.

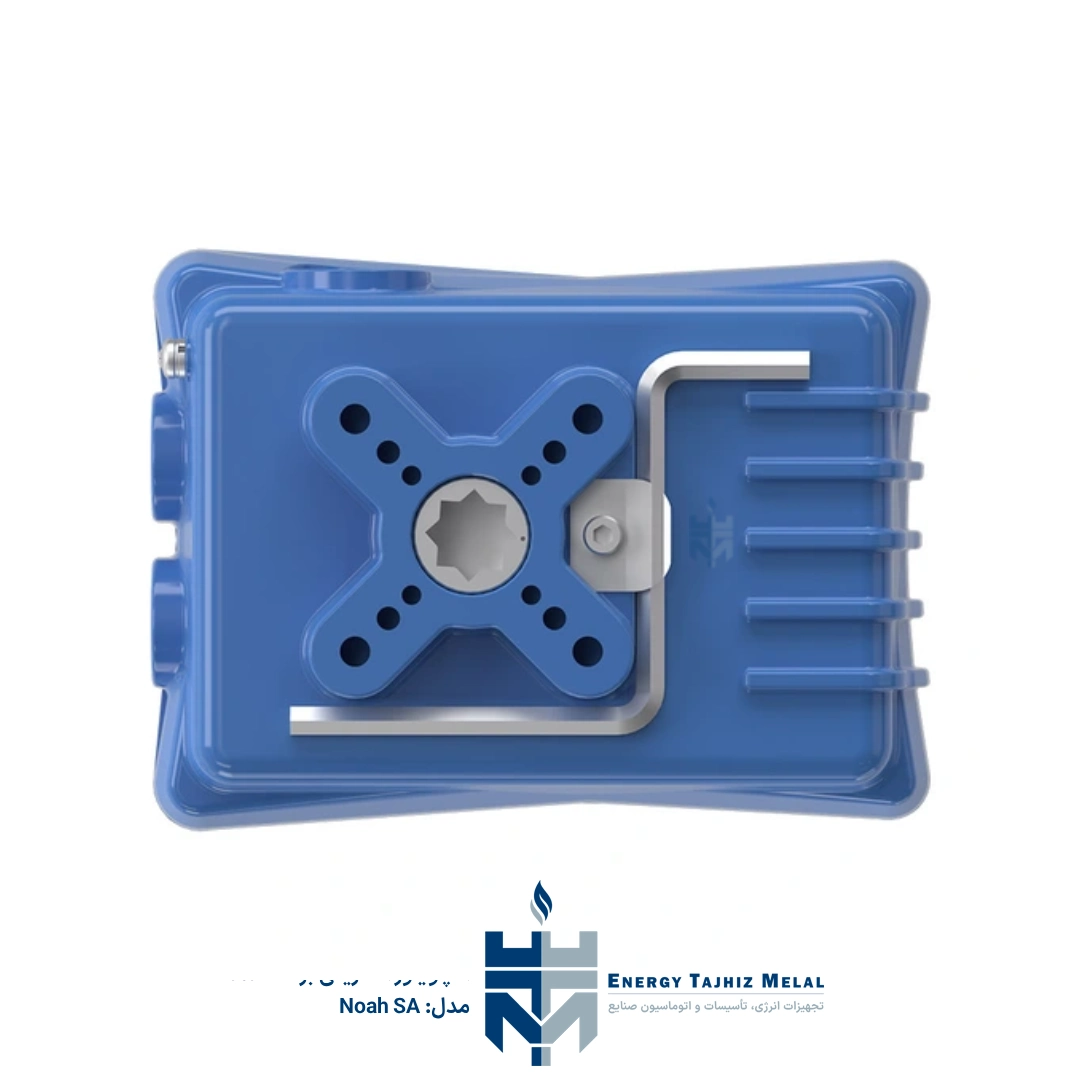

ترمینال داخلی از ساختار WAGO استفاده می‌کند و برای سیم‌بندی ساده، مقاومت در برابر لرزش و خوردگی طراحی شده است. پایه نصب این سری مطابق استاندارد ISO 5211 بوده و امکان نصب مستقیم روی شیرها و دمپرها را فراهم می‌کند.

مزایای استفاده از محصول

• طراحی کامپکت برای فضاهای نصب محدود
• درجه حفاظت IP67 برای کاربردهای صنعتی
• امکان انتخاب مدل بر اساس گشتاور مورد نیاز از 20 تا 90 Nm
• قابلیت کنترل دستی در شرایط اضطراری یا قطع برق
• نشانگر موقعیت برای مشاهده وضعیت باز و بسته بودن شیر
• بدنه آلومینیومی با پوشش مقاوم در برابر خوردگی
• نصب آسان روی شیرها و دمپرها مطابق ISO 5211
• امکان انتخاب نسخه ضدانفجار برای مدل‌های SA05X و SA09X

استانداردها و تاییدیه‌ها

• درجه حفاظت IP67
• استاندارد نصب ISO 5211
• Explosionproof: Ex d IIB T6 برای مدل‌های SA05X و SA09X

برای انتخاب اکچویتور الکتریکی Rotork Noah SA بر اساس نوع شیر، گشتاور مورد نیاز، برق ورودی، زمان عملکرد و شرایط محیطی، با واحد فنی و فروش تماس بگیرید تا مدل مناسب از بین SA003، SA005 و SA009 بررسی و استعلام قیمت ارائه شود.
